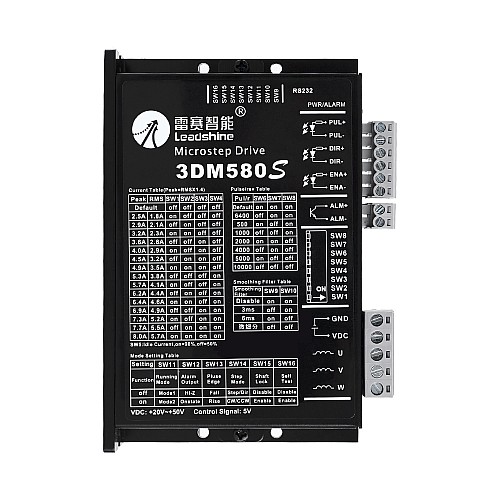

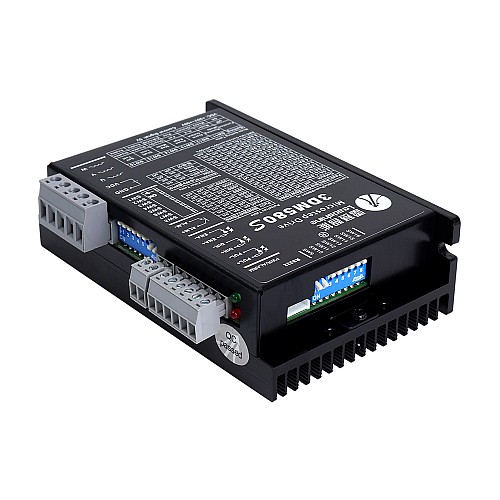

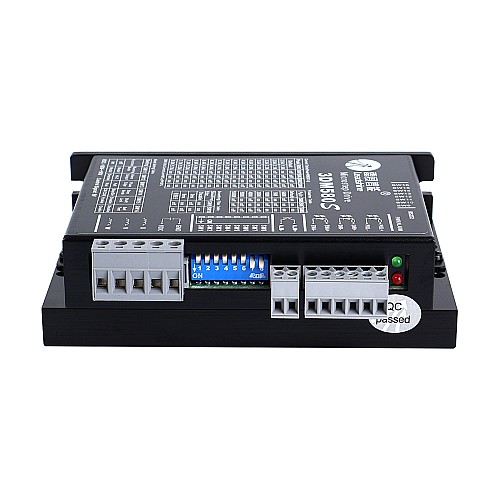

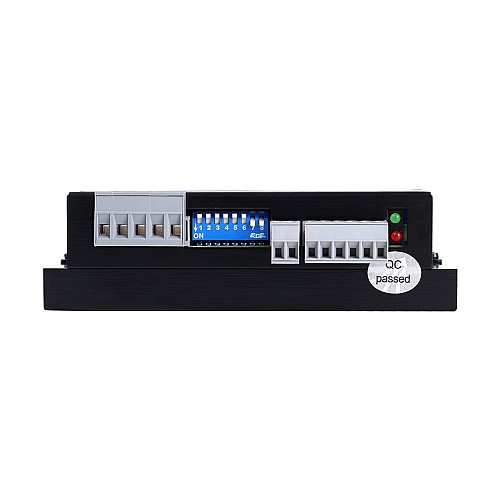

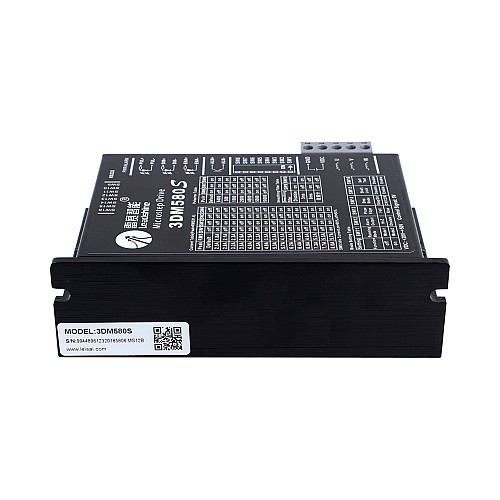

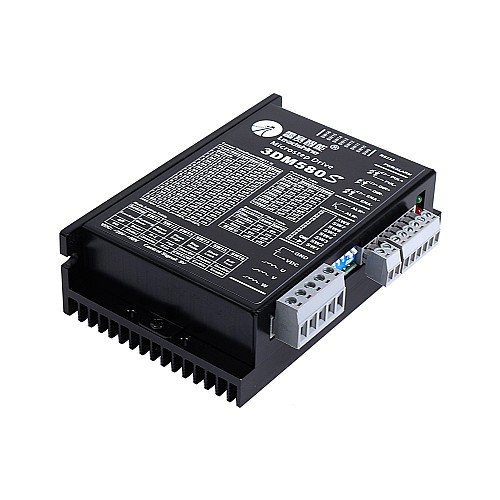

Leadshine 3-fazowy cyfrowy sterownik krokowy 0.5-8.0A 20-50VDC dla silnika krokowego Nema 17, 23, 24, 34

Nadaje się do szerokiej gamy silników krokowych, od rozmiaru ramy NEMA 17 do 34. Może być stosowany w różnego rodzaju maszynach, takich jak wycinarki laserowe, znaczniki laserowe, precyzyjne stoły X-Y, maszyny do etykietowania i tak dalej. Jego unikalne cechy sprawiają, że 3DM580S jest idealnym rozwiązaniem do zastosowań wymagających zarówno płynności przy niskich prędkościach, jak i wysokich osiągów.

Kluczowe funkcje

• Sterowanie krokiem i kierunkiem(PUL/DIR) lub CW/CCW(podwójny impuls)
• Sugerowane napięcie zasilania 20-50VDC, do 74VDC
• Maksymalna częstotliwość wejściowa impulsu 500 kHz w cyklu pracy 50%
• 8 rozdzielczości mikrokrokowych 200-10 000 za pomocą przełączników DIP lub 200-51 200 za pomocą oprogramowania(wzrost o 100)
• 16 ustawień prądu wyjściowego w zakresie 2,1–8,0A za pomocą przełączników DIP lub 0,5–8,0A za pomocą oprogramowania(zwiększenie o 0,1)
• Konfigurowalne wygładzanie poleceń sterujących w celu zmniejszenia wibracji silnika
• Redukcja prądu jałowego do 50% lub 90% wybór za pomocą SW5
• Wygodny autotest ułatwiający diagnozę
• Dwa tryby ruchu: płynny ruch przy małej prędkości i duży moment obrotowy przy dużej prędkości
• Funkcja antyrezonansowa zapewniająca optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i niski poziom hałasu
• Miękki start bez „skoków” po włączeniu zasilania
• Wyjście błędu
• Zabezpieczenia przed przepięciami i przetężeniami
• Certyfikat CE i zgodność z dyrektywą RoHS

Specyfikacje elektryczne

• Prąd wyjściowy: 0,5~8,0A(5,7RMS)
• Napięcie wejściowe: +20~74VDC(typowo 24-48VDC)
• Prąd sygnału logicznego: 7~16mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0~500kHz
• Minimalna szerokość impulsu: 1μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne specyfikacje(Tj = 25℃/77℉)

• Chłodzenie: chłodzenie naturalne lub chłodzenie wymuszone
• Środowisko: unikaj kurzu, mgły olejowej i gazów powodujących korozję
• Temperatura otoczenia: 0℃ － 65℃
• Wilgotność: 40%RH－90%RH
• Temperatura robocza: 0℃ － 50℃
• Wibracje: 10-55Hz / 0,15mm
• Temperatura przechowywania: -20℃ － 65℃
• Waga: ok. 250g(8,8 uncji)
