DSY Seria 400W Silnik Serwo DC CANopen 24-70VDC 1,27Nm 3000rpm Enkoder Przyrostowy 17-Bit IP65

0 opinii - Napisz opinię

541.33zł

5 + 523.99zł

10 + 507.75zł

50 + 492.50zł

100 + 478.13zł

w magazynie: 200
Model: DSY-C400L2A2-M17S
Waga brutto: 2.54kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

To najnowszy serwomechanizm DC z serii DSY, składający się z silnika serwo 48VDC 400W i sterownika serwo CANopen 24-70VDC 400W. Silnik serwo ma moment nominalny 1,27Nm, moment szczytowy 3,81Nm i prędkość nominalną 3000rpmn.
System serwo DSY-C obsługuje sterowanie komunikacją CANopen, z wbudowanymi mechanizmami wykrywania błędów i retransmisji. W porównaniu z RS485 oferuje szybsze czasy reakcji, lepszą odporność na zakłócenia i obsługę sieci multi-master.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne(AMR, AGV), roboty usługowe, roboty specjalne, logistyka i sortowanie, sprzęt medyczny, instrumenty i przemysł lekki i tekstylny, gdzie ważne są ograniczenia napięcia i rozmiaru.

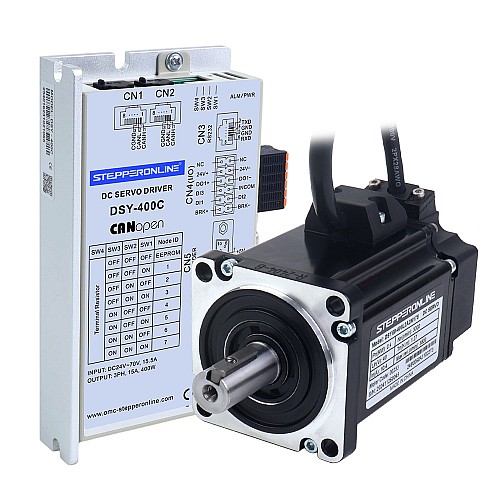

Elementy zestawu

1 x DSY-400C: Sterownik serwo DC CANopen 400W
1 x DSY60-400L2A2M17S: Silnik serwo DC 400W 48V 3000rpmn 1,27Nm Enkoder 17-bitowy IP65
1 x P1-DS-03P15M: Kabel silnika 3,0m
1 x E2-DS-03AM: Kabel enkodera 3,0m
1 x RS232-5: Kabel debugowania 1,0m

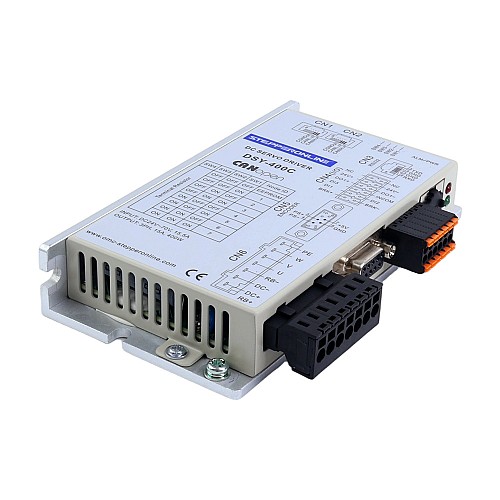

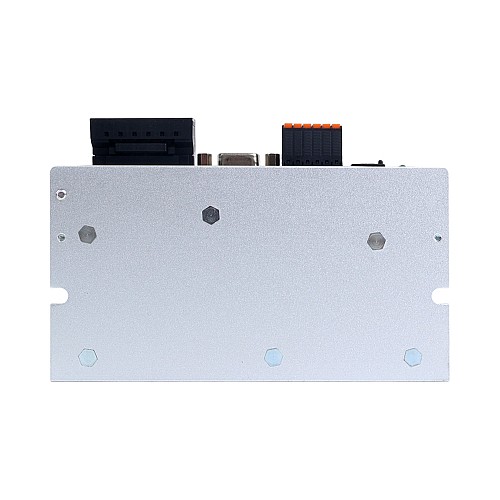

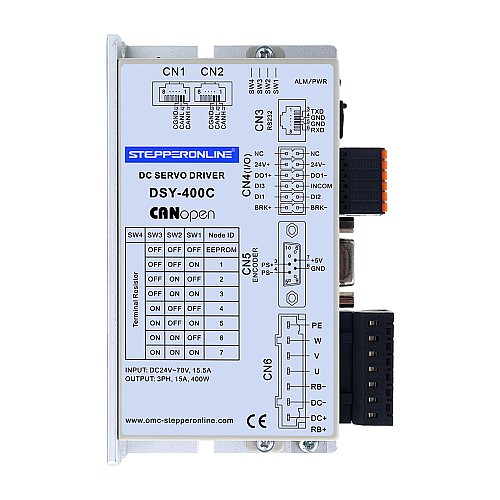

Specyfikacja sterownika serwo

Numer części: DSY-400C
Metoda sterowania: CANopen
Ciągły prąd wyjściowy: 15,0A
Maksymalny prąd wyjściowy: 48,0A
Zasilanie wejściowe: 24-70VDC
Moc nominalna: 400W
Wymiary: 141 x 75,5 x 25,4mm

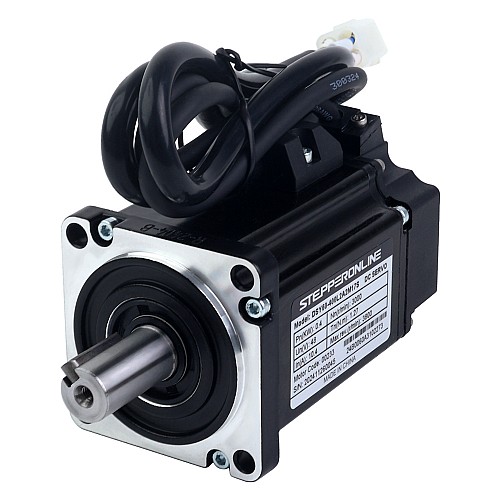

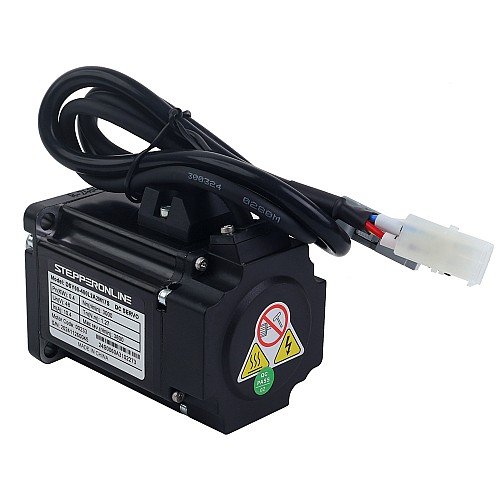

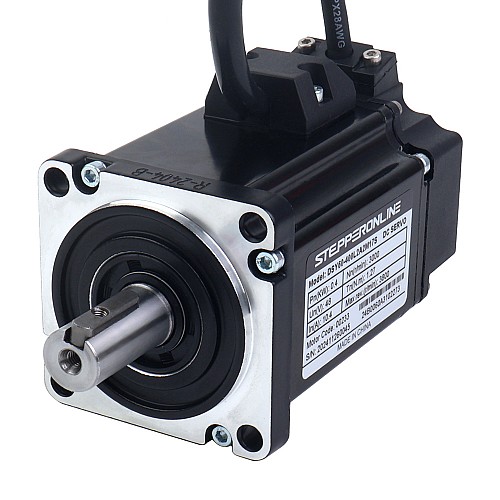

Specyfikacja silnika serwo

Numer części: DSY60-400L2A2M17S
Moc nominalna: 400W
Napięcie nominalne: 48VDC
Moment nominalny: 1,27Nm
Moment szczytowy: 3,81Nm
Prąd nominalny: 10,2A
Prędkość nominalna: 3000rpmn
Stała momentu: 0,124Nm/A
Rezystancja międzyfazowa: 0,33ohms ± 10%
Indukcyjność międzyfazowa: 0,65mH ± 20%
Moment bezwładności: 0,49kg·m²·10⁻⁴
Enkoder: 17-bitowy magnetyczny enkoder przyrostowy single-turn
Liczba biegunów: 10
Klasa ochrony: IP65
Średnica wału: 14mm
Długość kabla: 3m(opcje: 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	400
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	3800
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	3.81
Tryby sterowania	CANopen
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	1.27
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	60 x 60
Średnica wału(mm)	14
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY60-400L2A2M17S.STEP	2.64MB	Download
DSY60-400L2A2M17S_Full_Datasheet.pdf	132.82KB	Download
DSY-400C.STEP	16.51MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
