Silnik BLDC z przekładnią 24V 40W 100RPM 2,79Nm(395,10oz.in) Skrzynia biegów czołowa 30:1

Bezszczotkowy silnik prądu stałego 24V 40W 100RPM z przekładnią 2,79Nm(395,10oz.in) Skrzynia biegów czołowa 30:1 - F3B40-24GN-30S/3GN30K | StepperOnline

Silnik BLDC z przekładnią 24V 40W 100RPM 2,79Nm(395,10oz.in) Skrzynia biegów czołowa 30:1

0 opinii - Napisz opinię

210.41zł

5 + 201.72zł

10 + 193.73zł

50 + 186.33zł

100 + 179.50zł

w magazynie: 10000
Model: F3B40-24GN-30S/3GN30K
Waga brutto: 1.51kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

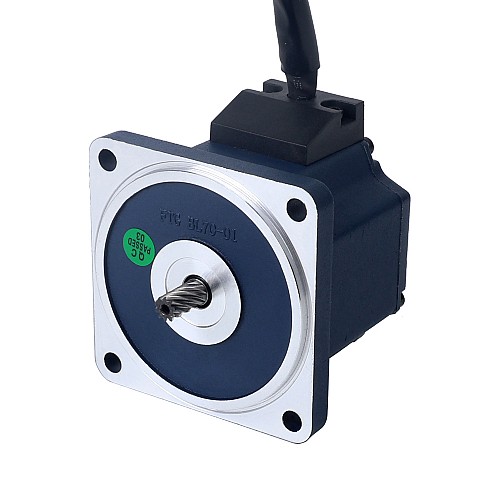

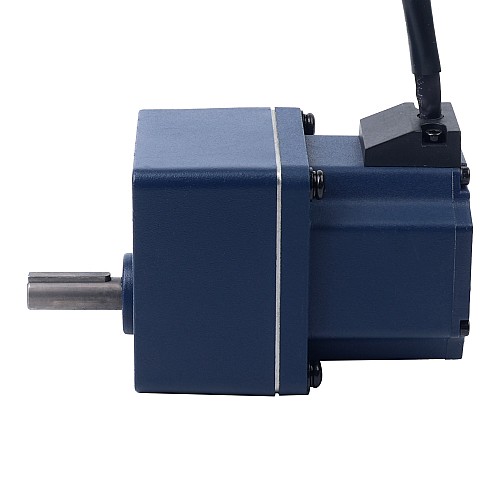

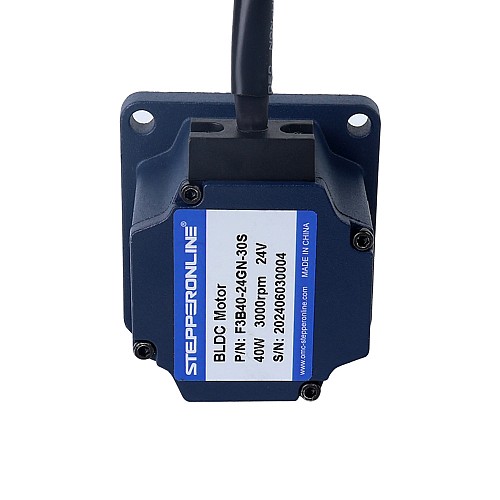

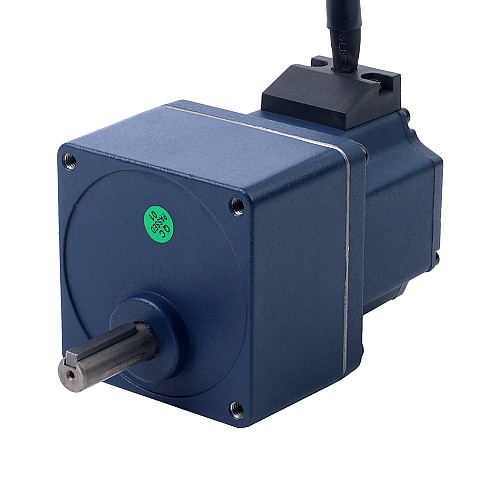

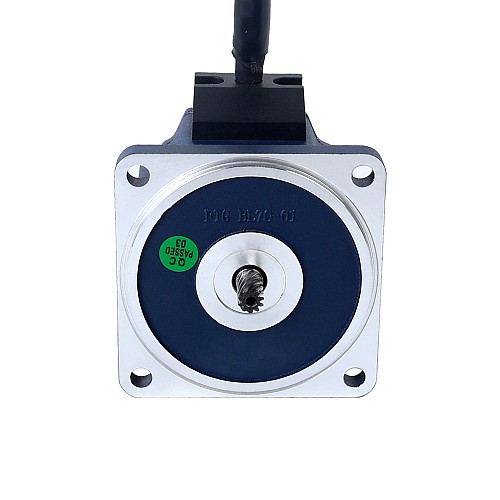

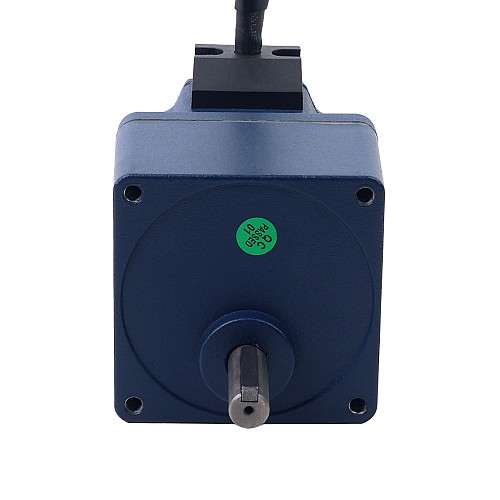

Jest to bezszczotkowy silnik przekładniowy prądu stałego o napięciu 24V i mocy 40W z kołnierzem o wymiarach 70x70mm. Wbudowana przekładnia czołowa 30:1 zwiększa prędkość i moment obrotowy do 100rpm i 2,79Nm(395,10oz.in). Ze względu na zwartą konstrukcję, wysoką wydajność, niski poziom hałasu, długą żywotność, dobre możliwości sterowania, bezszczotkowe motoreduktory prądu stałego są szeroko stosowane w automatyce przemysłowej, sprzęcie gospodarstwa domowego, sprzęcie medycznym, przemyśle motoryzacyjnym i lotniczym itp.

Zalecany sterownik BLDC pasujący do tego silnika to BLD-305S.

Parametry elektryczne

P/N: F3B40-24GN-30S/3GN30K
liczba faz silnika: 3
Bieguny silnika: 10
Prąd znamionowy: 2.50A
Napięcie znamionowe: 24V
Prędkość znamionowa: 100rpm
Nominalny moment obrotowy: 2,79Nm(395,10oz.in)
Prąd bez obciążenia: 0,70A
Moc znamionowa: 40W
Klasa izolacji: E 120°C[248°F]
Rezystancja izolacji: 50MΩ Min @500V
Żywotność: Ponad 5000 godzin

Specyfikacje fizyczne

Rozmiar ramki: 70x70mm
Całkowita długość: 97mm
Typ skrzyni biegów: Skrzynia biegów czołowa
Przełożenie: 30:1
Typ wału: Wał wpustowy
Średnica wału: Φ10mm
Długość wału: 33mm
Długość wpustu: 25mm
Czujnik: czujnik Halla
Łożysko: kulka poprzeczna
Waga: 1,2kg

połączenie przewodów

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Żółty(Gruby)	Niebieski(Gruby)	Zielony	Żółty	Zielony(Gruby)	Czarny	Niebieski	Czerwony

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	40
Napięcie znamionowe(V)	24
Prąd bez obciążenia(A)	0.7
Prąd znamionowy(A)	2.50
Prędkość znamionowa(rpm)	100
Znamionowy moment obrotowy(Nm)	2.79
Specyfikacja fizyczna
Długość ciała(mm)	97
Długość wału(mm)	33
Przełożenie(xx:1)	30
Rozmiar ramy(mm)	70 x 70
Średnica wału(mm)	10
Typ skrzyni biegów	Kwadratowa przekładnia zębata
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
