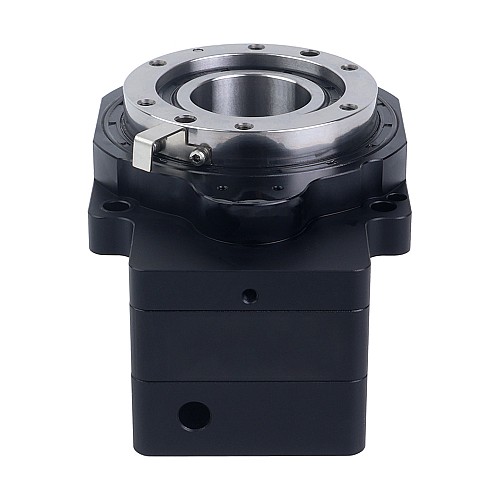

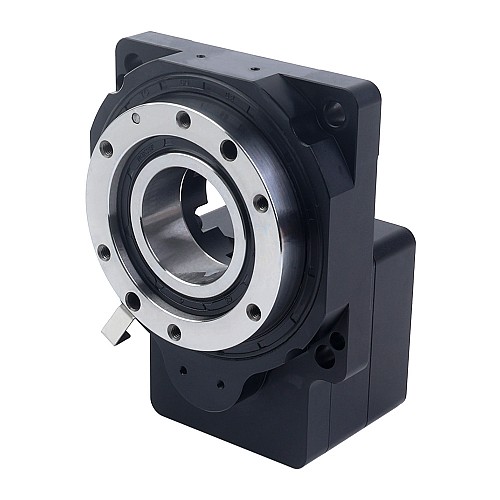

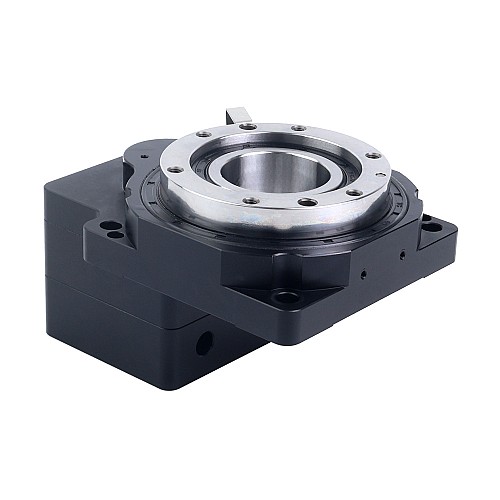

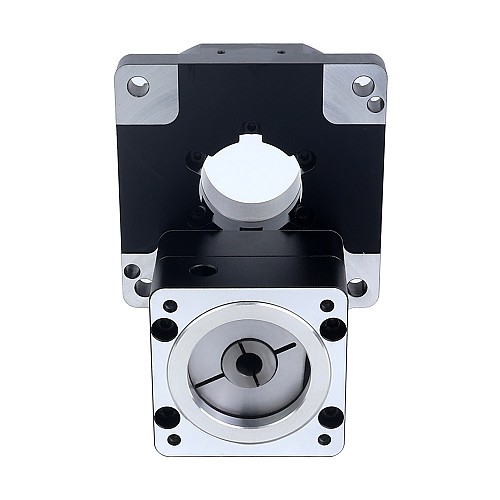

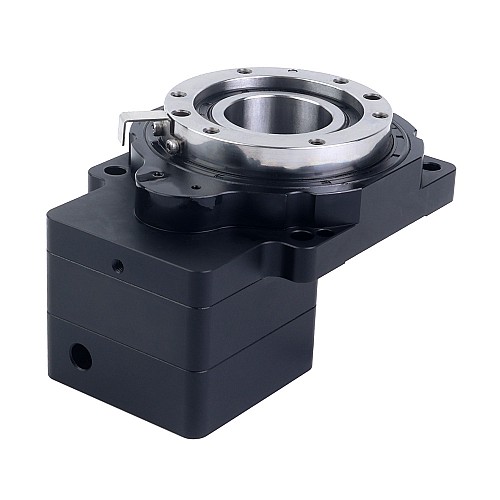

85mm Pusta Obrotowa Platforma Przełożenie 5:1 Luz 3arc-min dla silnika krokowego Nema 23

Ta pusta platforma siłownika obrotowego pasuje do standardowych silników krokowych Nema 23. Posiada przełożenie 5:1, dopuszczalny moment obrotowy 12,00Nm(1699,34oz.in), dokładność pozycjonowania 3arcmin i powtarzalną dokładność pozycjonowania 15arcsec.
Jego krzyżowe łożysko rolkowe zapewnia wysoką precyzję, stabilny moment obrotowy i dużą nośność. 360-stopniowa pusta konstrukcja umożliwia precyzyjne pozycjonowanie pod dowolnym kątem, kompatybilna z silnikami krokowymi lub serwo. Idealna do automatyzacji, dozowania kleju, pakowania, kontroli, drukowania laserowego, sortowania i robotyki.

Specyfikacje fizyczne

• Numer części: HRP85KH-G5-D8
• Przełożenie: 5:1
• Typ skrzyni biegów: Pusta Obrotowa Platforma
• Materiał przekładni: Stal stopowa
• Efektywność: 95%
• Dokładność położenia: 3arcmin
• Powtarzana dokładność położenia: ±15arcsec
• Dopuszczalny moment obrotowy: 12,00Nm(1699,34oz.in)
• Dopuszczalny moment bezwładności: 8,00Nm(1132,89oz.in)
• Moment bezwładności: 12593g·cm²
• Maksymalne obciążenie osiowe: 500N
• Zalecane obciążenie osiowe: 120N
• Maksymalne obciążenie promieniowe: 1100N
• Dopuszczalna prędkość wyjściowa: 300rpm
• Równoległość platformy: ≤0,010mm
• Skakanie platformy: ≤0,010mm
• Hałas: <=65dB
• Klasa wodoodporności: IP40
• Czas życia: 20000 godzin
• Metoda smarowania: Smar
• Rozmiar ramy platformy: 85 x 85mm
• Rozmiar kołnierza montażowego: 60 x 60mm
• Średnica wału wejściowego: Φ8mm
• Maksymalna długość wału wejściowego: 32mm
• Średnica przekroju pustego: 33mm
• Wysokość platformy: 74,2mm
