3-osiowy zestaw krokowy CNC 3,0Nm(425oz.in) 4,2A Nema 23 Silnik krokowy i sterownik DM556T i zasilacz

• 3 x cyfrowy napęd krokowy 1,8~5,6A 20-50VDC DM556T
• 3 x Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x114mm 4 przewody Silnik krokowy CNC
• 1x500 W 48V 10,5A 115/230V Zasilacz impulsowy Zestawy routerów CNC z silnikiem krokowym

Specyfikacja silnika

• Numer części producenta: 23HS45-4204S
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 3.0Nm(425oz.in)
• Prąd znamionowy/faza: 4.2A
• Rezystancja fazowa: 0,9 oma
• Indukcyjność: 3,8mH±20%(1KHz)
• Rozmiar ramy: 57x57mm
• Długość ciała: 113mm
• Średnica wału: Φ10mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 400mm

Połączenie

Specyfikacja sterownika

• Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i hałas
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów w celu uzyskania optymalnego momentu obrotowego z silników o szerokim zakresie
• Sterowanie krokowe i kierunkowe(PUL/DIR)
• Multi-Stepping dla płynnego ruchu silnika
• Wejścia kompatybilne z TTL i izolowane optycznie
• Napięcie wejściowe 20-50VDC
• 16 wybieranych rozdzielczości mikrokroków od 400 do 25 600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego 1,8 - 5,6A za pomocą przełączników DIP
• Miękki start bez „skoku” po włączeniu
• Częstotliwość wejściowa impulsu do 200KHz
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia przepięciowe i nadprądowe

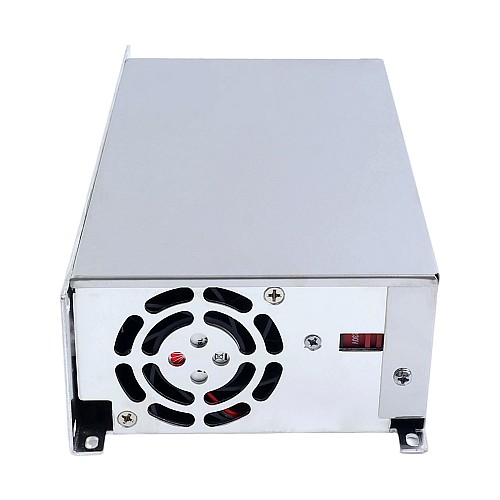

Specyfikacja zasilania

• Wyjście 48V DC 10,5A
• Zakres napięcia wejściowego AC: 90~135VAC/180~264VAC
• Wysoka wydajność niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator DC
• Niskie tętnienie wyjściowe i yawp
• Zabezpieczenie przed przetężeniem, przepięciem, zwarciem i przegrzaniem
• 215 * 115 * 50mm(dł. * szer. * wys.)
