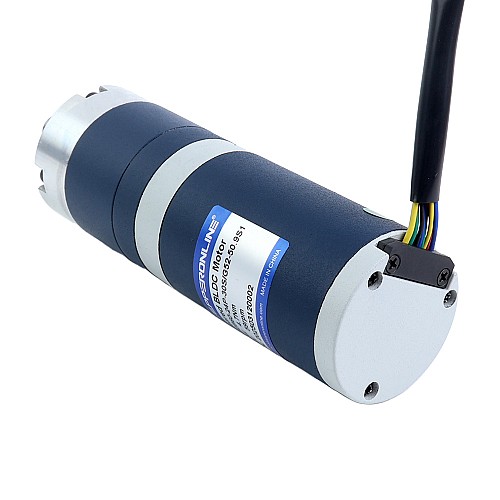

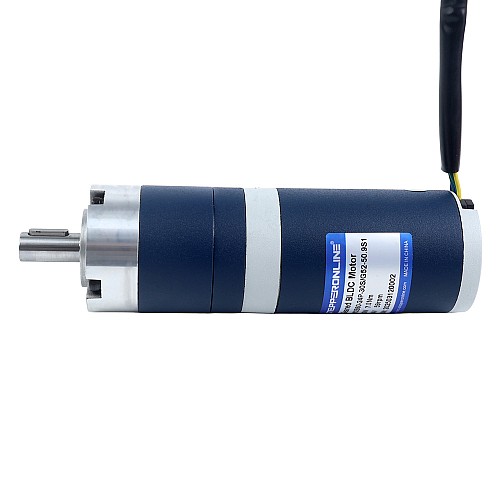

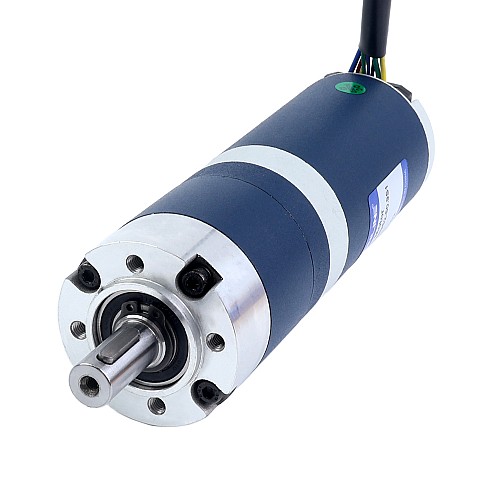

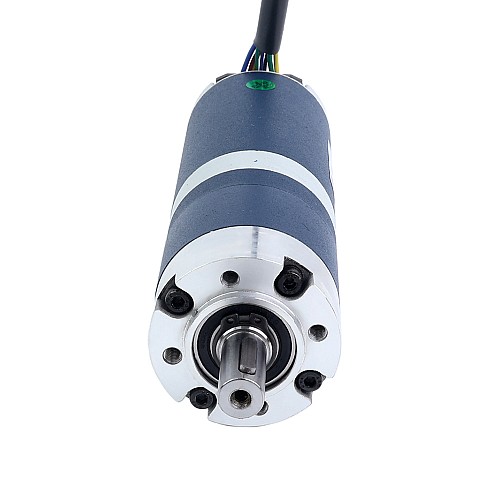

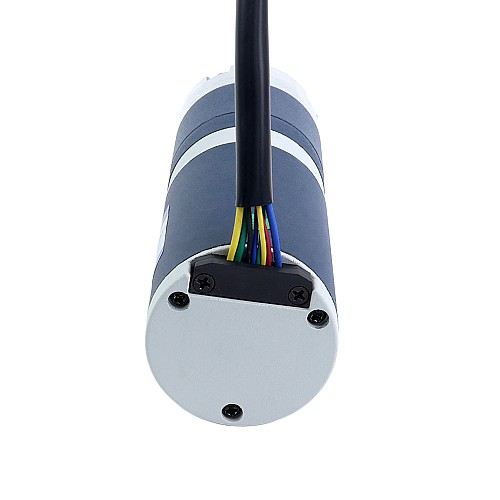

24V 60W 58,9RPM Bezszczotkowy Silnik DC z Przekładnią 7,00Nm(991,28oz.in) 50,9:1 Przekładnia Planetarna

0 opinii - Napisz opinię

244.92zł

5 + 237.73zł

10 + 230.99zł

50 + 224.65zł

100 + 218.62zł

w magazynie: 10000
Model: M52B60-24P-30S/G52-50.9S1
Waga brutto: 1.68kg
Certyfikowany: ISO, CE

Sprzedane: 1

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To jest bezszczotkowy silnik prądu stałego 24V 60W o średnicy kołnierza Φ52mm, momencie obrotowym 7,00Nm(991,28oz.in) i prędkości znamionowej 58,9rpm. Wyposażony w przekładnię planetarną o przełożeniu 50,9:1, zapewnia wysoki moment obrotowy dla precyzyjnych zastosowań. Kompaktowa cylindryczna konstrukcja ułatwia integrację w systemach z ograniczoną przestrzenią.

Specyfikacje elektryczne

P/N: M52B60-24P-30S/G52-50.9S1
Faza: 3
Bieguny: 4
Napięcie znamionowe: 24V
Moc znamionowa: 60W
Prąd znamionowy: 3,33A
Moment obrotowy znamionowy: 7,00Nm(991,28oz.in)
Prędkość znamionowa: 58,9rpm
Prędkość bez skrzyni biegów: 3600rpm±10%
Czujnik: Czujnik Halla
Klasa izolacji: B 130°C[266°F]

Specyfikacje fizyczne

Typ przekładni: Przekładnia planetarna
Przełożenie przekładni: 50,9:1
Rozmiar ramy: Φ52mm
Całkowita długość: 156,4mm
Typ wału: Wpust
Średnica wału: Φ12mmm
Długość wału: 28mm
Waga: 1,51kg

Połączenie

Przewody silnika			Przewody Halla
U	V	W	+	-	Ha	Hb	Hc
Żółty	Zielony	Niebieski	Czerwony	Czarny	Żółty	Zielony	Niebieski
20AWG			26AWG

Opcje przełożenia

Dla opcjonalnych przełożeń i odpowiadających im prędkości/momentów znamionowych, patrz tabela.

Stopień	1-Stopień			2-Stopień
Przełożenie	3,71	5,18	6,75	13,7	19,2	25	28,9	35	45,6
Prędkość(rpm)	809	579	444	219	156	120	104	86	66
Moment obrotowy(Nm)	0,43	0,59	0,77	1,40	2,00	2,60	3,00	3,60	4,70

Stopień	3-Stopień
Przełożenie	50,9	58,9	71,2	82,3	92,7	99,5	115,1	124	149,9	181,3	236,1	307,5
Prędkość(rpm)	59	51	42	36	32	30	26	24	20	17	13	9,8
Moment obrotowy(Nm)	4,70	6,10	7,30	8,50	9,60	10,30	11,90	12,80	15,50	18,70	17,00	16,50

Zalecany sterownik BLDC pasujący do tego silnika to BLD-305S.

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	60
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	3.33
Prędkość znamionowa(rpm)	58.9
Znamionowy moment obrotowy(Nm)	7
Specyfikacja fizyczna
Długość ciała(mm)	156.4
Długość wału(mm)	28
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50.9
Rozmiar ramy(mm)	52 Okrągły
Średnica wału(mm)	12
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
