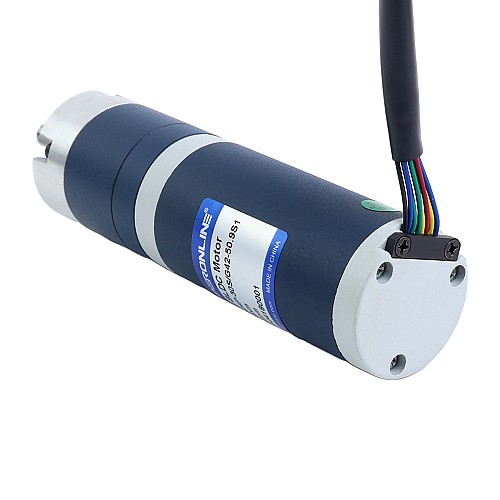

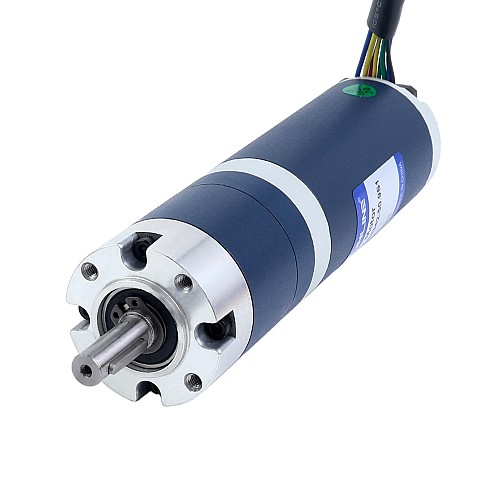

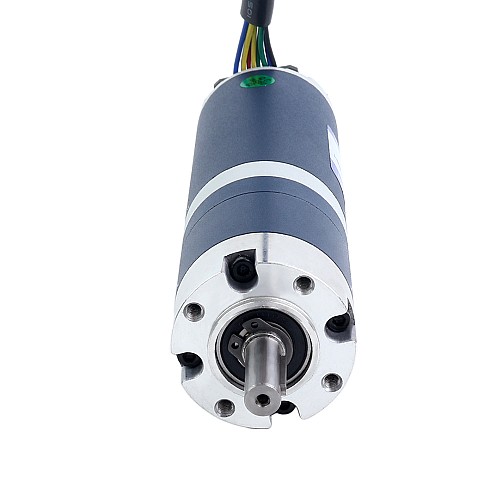

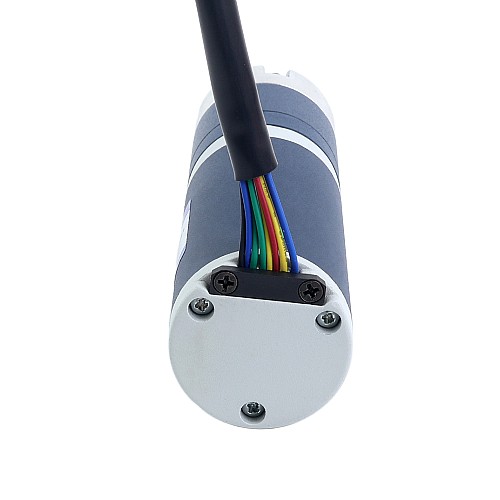

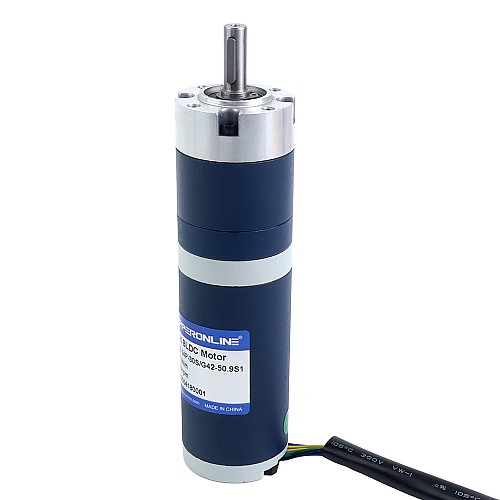

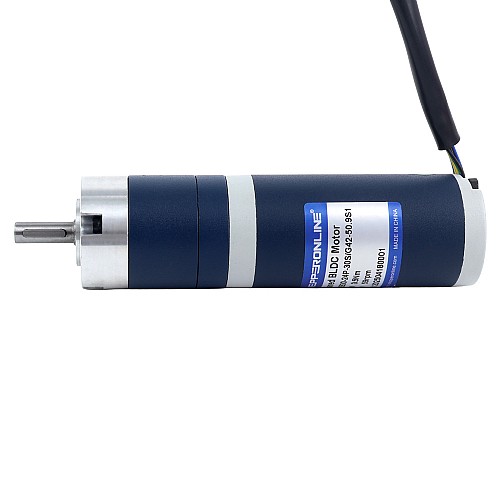

24V 30W 59RPM Bezszczotkowy Silnik DC z Przekładnią 3,50Nm(495,64oz.in) 50,9:1 Przekładnia Planetarna

0 opinii - Napisz opinię

192.94zł

5 + 187.30zł

10 + 181.98zł

50 + 176.97zł

100 + 172.22zł

w magazynie: 10000
Model: M42B30-24P-30S/G42-50.9S1
Waga brutto: 10.58kg
Certyfikowany: ISO, CE

Sprzedane: 9

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To jest bezszczotkowy silnik prądu stałego 24V 30W o średnicy kołnierza Φ42mm, momencie obrotowym 3,50Nm(495,64oz.in) i prędkości znamionowej 59rpm. Wyposażony w przekładnię planetarną o przełożeniu 50,9:1, zapewnia wysoki moment obrotowy dla precyzyjnych zastosowań. Kompaktowa cylindryczna konstrukcja ułatwia integrację w systemach z ograniczoną przestrzenią.

Specyfikacje elektryczne

P/N: M42B30-24P-30S/G42-50.9S1
Faza: 3
Bieguny: 4
Napięcie znamionowe: 24V
Moc znamionowa: 30W
Prąd znamionowy: 1,66A
Moment obrotowy znamionowy: 3,50Nm(495,64oz.in)
Prędkość znamionowa: 59rpm
Prędkość bez skrzyni biegów: 3400rpm±10%
Czujnik: Czujnik Halla
Klasa izolacji: B 130°C[266°F]

Specyfikacje fizyczne

Typ przekładni: Przekładnia planetarna
Przełożenie przekładni: 50,9:1
Rozmiar ramy: Φ42mm
Całkowita długość: 146,2mm
Typ wału: Wpust
Średnica wału: Φ8mm
Długość wału: 25mm
Waga: 0,83kg

Połączenie

Przewody silnika			Przewody Halla
U	V	W	+	-	Ha	Hb	Hc
Żółty	Zielony	Niebieski	Czerwony	Czarny	Żółty	Zielony	Niebieski
20AWG			26AWG

Opcje przełożenia

Dla opcjonalnych przełożeń i odpowiadających im prędkości/momentów znamionowych, patrz tabela.

Stopień	1-Stopień			2-Stopień
Przełożenie	3,71	5,18	6,75	13,7	19,2	25	35	45,6
Prędkość(rpm)	809	579	444	219	156	120	86	66
Moment obrotowy(Nm)	0,27	0,37	0,48	0,90	1,20	1,60	2,30	2,90

Stopień	3-Stopień
Przełożenie	50,9	71,2	92,7	99,5	129,6	139,2	181,3	236,1	307,5
Prędkość(rpm)	59	42	32	30	23	22	17	13	9,8
Moment obrotowy(Nm)	3,00	4,10	5,40	5,80	7,50	8,10	10,00	10,00	9,00

Zalecany sterownik BLDC pasujący do tego silnika to BLD-305S.

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	30
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	1.66
Prędkość znamionowa(rpm)	59
Znamionowy moment obrotowy(Nm)	3.5
Specyfikacja fizyczna
Długość ciała(mm)	146.2
Długość wału(mm)	25
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50.9
Rozmiar ramy(mm)	42 Okrągły
Średnica wału(mm)	8
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
