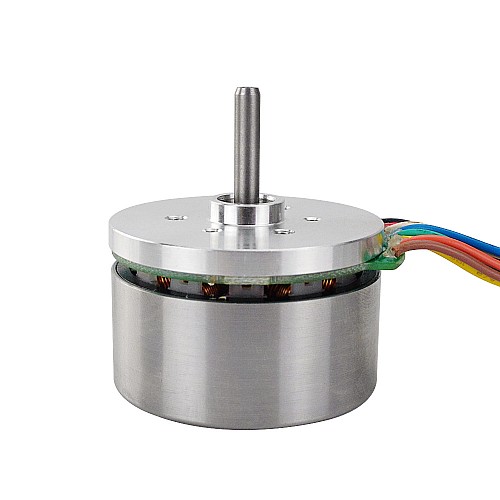

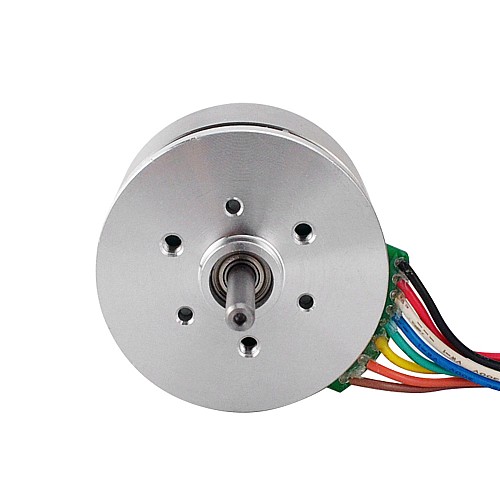

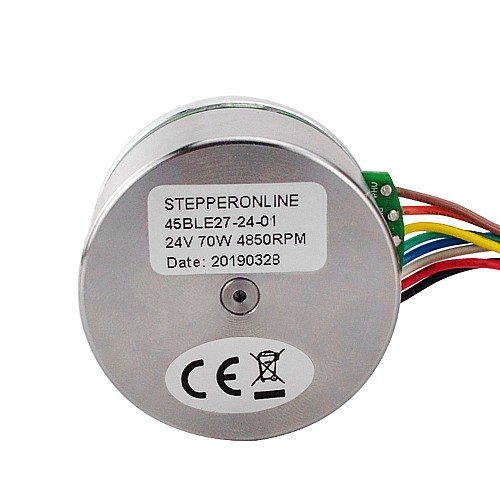

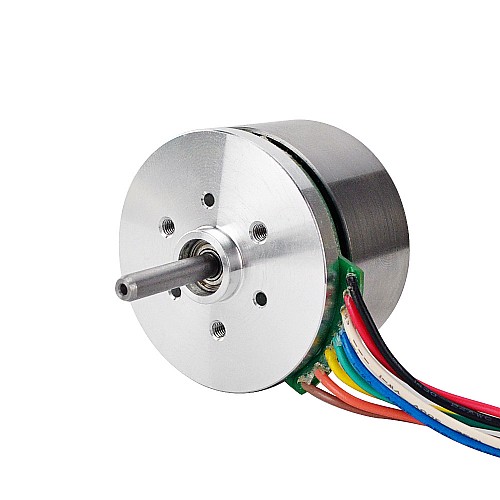

24V 4850RPM 0,13Nm 70W 3,6A(silnik z zewnętrznym wirnikiem Ф43,2x27mm)

Specyfikacja elektryczna

• Numer części producenta: 45BLE27-24-01
• Faza: 3
• Polacy: 16
• Rezystancja/linia: 0,56 ± 0,1oma przy 20 ℃
• Indukcyjność/linia: 0,27±0,1mH@1kHz
• Napięcie znamionowe: 24VDC
• Prędkość bez obciążenia: 6100 ± 10%RPM
• Prąd bez obciążenia: 0,5A
• Znamionowy moment obrotowy: 130mN.m
• Prędkość znamionowa: 4850obr/min
• Prąd znamionowy: 3,6A
• Moc znamionowa: 70W
• Tylna stała EMF: 2,75Vrms/kRPM
• Stała momentu obrotowego: 37,2mNm/A
• Bezwładność wirnika: 181g.cm ²
• Wzrost temperatury: mniej niż 80k
• Klasa izolacji: B 130°C[266°F]
• Wytrzymałość dielektryczna: 500VAC 1 MIN
• Rezystancja izolacji: 100MOhm @500VDC
• Temperatura otoczenia: -25 ~ + 50℃

Specyfikacja fizyczna

• Rozmiar ramy: Φ43,2 mm
• Długość korpusu: 27mm
• Średnica wału: Φ4mm
• Długość wału: 20,6mm
• Liczba wyprowadzeń: 8
• Długość przewodu: 300mmMin.
• Czujnik: czujnik Halla
• Waga: 150g

Połączenie
