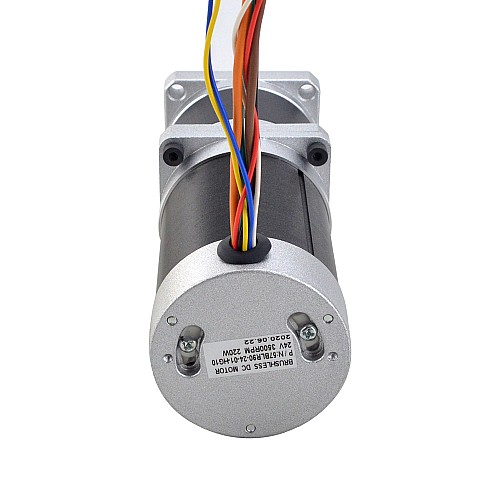

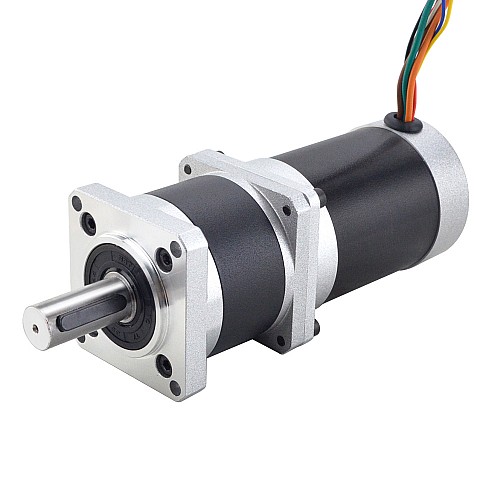

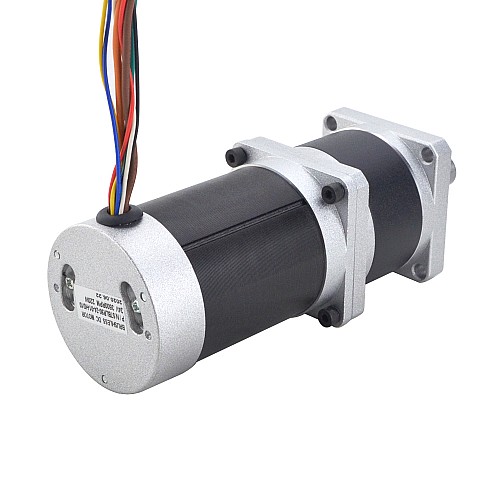

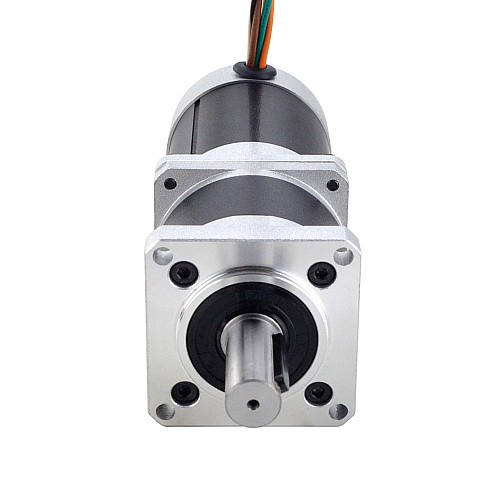

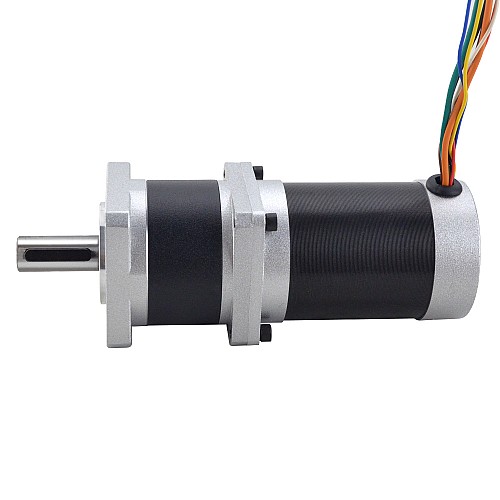

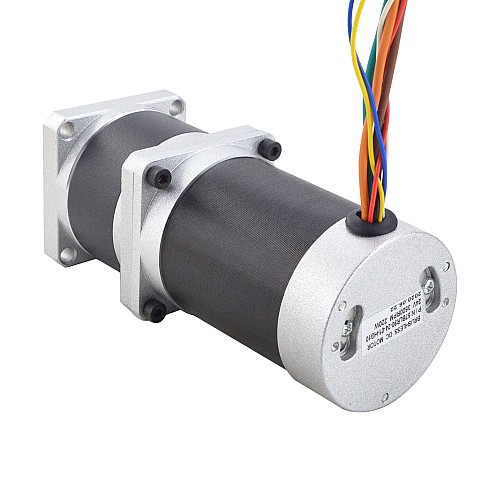

24V 220W 350RPM Silnik BLDC z przekładnią 5.10Nm 722.22oz.in 10:1 Precyzyjna skrzynia biegów

24V 220W 350RPM Bezszczotkowy silnik prądu stałego z przekładnią 5.10Nm(722.22oz.in) 10:1 Precyzyjna skrzynia biegów

Przerwane

24V 220W 350RPM Silnik BLDC z przekładnią 5.10Nm 722.22oz.in 10:1 Precyzyjna skrzynia biegów

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 57BLR90-24-01-HG10
Waga brutto: 1.82kg
Certyfikowany: ISO, CE

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 57BLR90-24-01-HG10
Faza: 3
Polacy: 4
Napięcie znamionowe: 24 V
Prędkość znamionowa: 350 ± 10% obr./min
Znamionowy moment obrotowy: 5.10Nm(722.22oz.in)
Prąd znamionowy: 14.0 ± 10% A
Moc znamionowa: 220 W
Klasa izolacji: B 130°C[266°F]
Rezystancja izolacji: 100MΩ Min @500VDC
Test wytrzymałości dielektrycznej: 500VAC przez 1 minutę

Specyfikacja fizyczna

Rozmiar ramy: Φ57mm
Długość ciała: 89,1 mm
Długość skrzyni biegów: 54mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 8
Długość ołowiu: 300 mm
Typ łożyska: Łożysko kulkowe NMB, C3
Waga: 1,61 kg

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 10: 1
Wydajność: 85%
Luz na biegu jałowym: <=0.8 deg
Maks. Dopuszczalny moment obrotowy: 6 Nm (849,7 uncji)
Moment dopuszczalny moment obrotowy: 12Nm(1699.68oz.in)
Maks. Obciążenie promieniowe: 20N
Klasa izolacji: B
Hałas: <=50 dB
Temperatura otoczenia: 0-50 ℃

Połączenie

U	V	W	+5V	GND	A	B	C
Pomarańczowy	Zielony	Brązowy	Czerwony	Czarny	Żółty	Biały	Niebieski

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	220
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	14.00
Prędkość znamionowa(rpm)	350
Znamionowy moment obrotowy(Nm)	5.10
Specyfikacja fizyczna
Długość ciała(mm)	89.1
Długość wału(mm)	34
Klasa IP	20
Luz międzyzębny	<=0.8 deg
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
