24V 200W 21RPM Bezszczotkowy Silnik DC z Przekładnią 67,00Nm(9487,98oz.in) 144,5:1 Przekładnia Planetarna

0 opinii - Napisz opinię

312.69zł

5 + 304.31zł

10 + 296.37zł

50 + 288.83zł

100 + 281.64zł

w magazynie: 200
Model: M82B200-24P-30S/G82-144.5S1
Waga brutto: 5.07kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

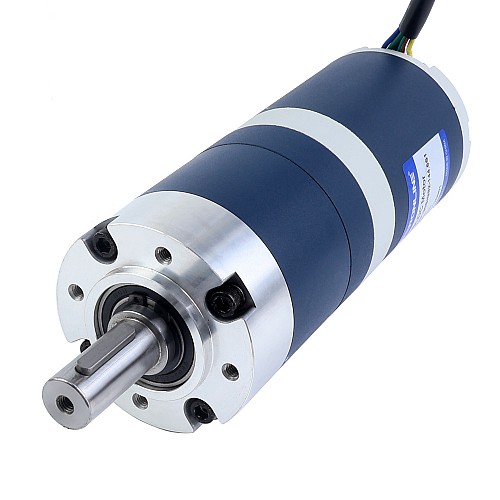

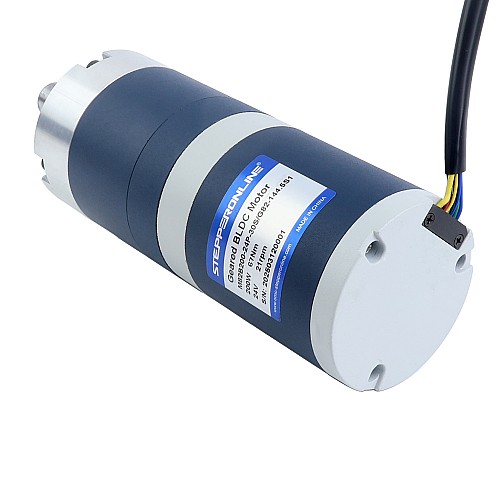

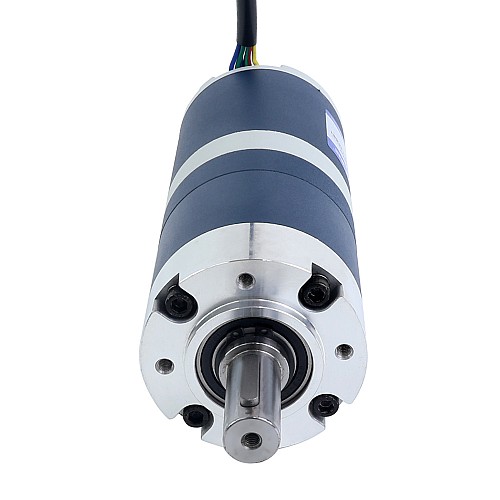

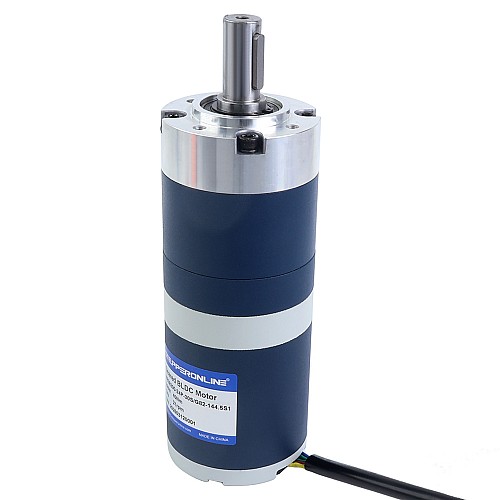

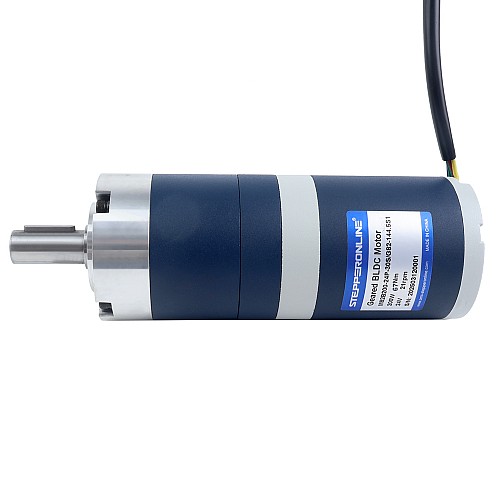

To jest bezszczotkowy silnik prądu stałego 24V 200W o średnicy kołnierza Φ82mm, momencie obrotowym 67,00Nm(9487,98oz.in) i prędkości znamionowej 21rpm. Wyposażony w przekładnię planetarną o przełożeniu 144,5:1, zapewnia wysoki moment obrotowy dla precyzyjnych zastosowań. Kompaktowa cylindryczna konstrukcja ułatwia integrację w systemach z ograniczoną przestrzenią.

Specyfikacje elektryczne

P/N: M82B200-24P-30S/G82-144.5S1
Faza: 3
Bieguny: 10
Napięcie znamionowe: 24V
Moc znamionowa: 200W
Prąd znamionowy: 10,5A
Moment obrotowy znamionowy: 67,00Nm(9487,98oz.in)
Prędkość znamionowa: 21rpm
Prędkość bez skrzyni biegów: 4200rpm±10%
Czujnik: Czujnik Halla
Klasa izolacji: B 130°C[266°F]

Specyfikacje fizyczne

Typ przekładni: Przekładnia planetarna
Przełożenie przekładni: 144,5:1
Rozmiar ramy: Φ82mm
Całkowita długość: 202,2mm
Typ wału: Wał wpustowy
Średnica wału: Φ19mm
Długość wału: 49mm
Waga: 4,93kg

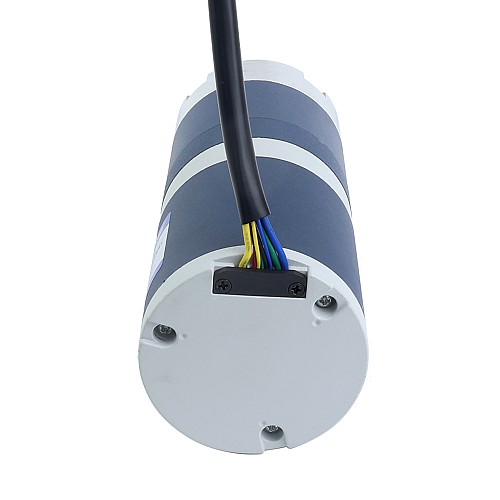

Połączenie

Przewody silnika			Przewody Halla
U	V	W	+	-	Ha	Hb	Hc
Żółty	Zielony	Niebieski	Czerwony	Czarny	Żółty	Zielony	Niebieski
16AWG			26AWG

Opcje przełożenia

Dla opcjonalnych przełożeń i odpowiadających im prędkości/momentów znamionowych, patrz tabela.

Stopień	1-Stopień				2-Stopień
Przełożenie	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Prędkość(rpm)	822	560	458	348	226	153	122	100	85	65	53
Moment obrotowy(Nm)	2,10	3,10	3,80	4,90	7,00	10,00	13,00	15,00	18,00	24,00	29,00

Stopień	3-Stopień
Przełożenie	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Prędkość(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Moment obrotowy(Nm)	33,00	42,00	49,00	52,00	59,00	67,00	75,00	84,00	90,00	97,00	97,00	65,00

Zalecany sterownik BLDC pasujący do tego silnika to BLD-515C.

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	200
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	10.50
Prędkość znamionowa(rpm)	21
Znamionowy moment obrotowy(Nm)	67
Specyfikacja fizyczna
Długość ciała(mm)	202.2
Długość wału(mm)	49
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	144.5
Rozmiar ramy(mm)	82 Okrągły
Średnica wału(mm)	19
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
