24V 200W 100RPM Bezszczotkowy Silnik DC z Przekładnią 15,00Nm(2124,17oz.in) 30:1 Przekładnia Planetarna

0 opinii - Napisz opinię

282.79zł

5 + 274.55zł

10 + 266.74zł

50 + 259.38zł

100 + 252.41zł

w magazynie: 10000
Model: M82B200-24P-30S/G82-30S1
Waga brutto: 4.40kg
Certyfikowany: ISO, CE

Sprzedane: 11

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

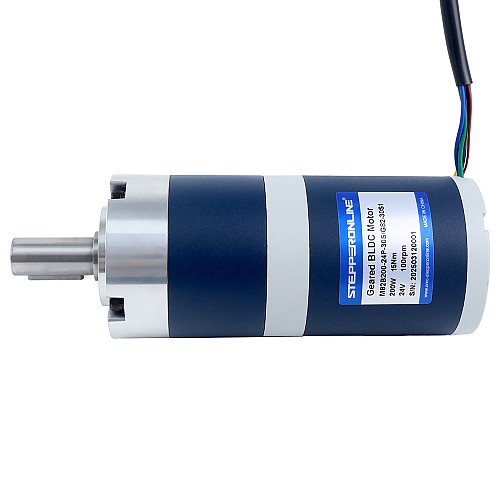

To jest bezszczotkowy silnik prądu stałego 24V 200W o średnicy kołnierza Φ82mm, momencie obrotowym 15,00Nm(2124,17oz.in) i prędkości znamionowej 100rpm. Wyposażony w przekładnię planetarną o przełożeniu 30:1, zapewnia wysoki moment obrotowy dla precyzyjnych zastosowań. Kompaktowa cylindryczna konstrukcja ułatwia integrację w systemach z ograniczoną przestrzenią.

Specyfikacje elektryczne

P/N: M82B200-24P-30S/G82-30S1
Faza: 3
Bieguny: 10
Napięcie znamionowe: 24V
Moc znamionowa: 200W
Prąd znamionowy: 10,5A
Moment obrotowy znamionowy: 15,00Nm(2124,17oz.in)
Prędkość znamionowa: 100rpm
Prędkość bez skrzyni biegów: 4200rpm±10%
Czujnik: Czujnik Halla
Klasa izolacji: B 130°C[266°F]

Specyfikacje fizyczne

Typ przekładni: Przekładnia planetarna
Przełożenie przekładni: 30:1
Rozmiar ramy: Φ82mm
Całkowita długość: 181,2mm
Typ wału: Wał wpustowy
Średnica wału: Φ19mm
Długość wału: 49mm
Waga: 4,42kg

Połączenie

Przewody silnika			Przewody Halla
U	V	W	+	-	Ha	Hb	Hc
Żółty	Zielony	Niebieski	Czerwony	Czarny	Żółty	Zielony	Niebieski
16AWG			26AWG

Opcje przełożenia

Dla opcjonalnych przełożeń i odpowiadających im prędkości/momentów znamionowych, patrz tabela.

Stopień	1-Stopień				2-Stopień
Przełożenie	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Prędkość(rpm)	822	560	458	348	226	153	122	100	85	65	53
Moment obrotowy(Nm)	2,10	3,10	3,80	4,90	7,00	10,00	13,00	15,00	18,00	24,00	29,00

Stopień	3-Stopień
Przełożenie	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Prędkość(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Moment obrotowy(Nm)	33,00	42,00	49,00	52,00	59,00	67,00	75,00	84,00	90,00	97,00	97,00	65,00

Zalecany sterownik BLDC pasujący do tego silnika to BLD-510B.

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	200
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	10.50
Prędkość znamionowa(rpm)	100
Znamionowy moment obrotowy(Nm)	15
Specyfikacja fizyczna
Długość ciała(mm)	181.2
Długość wału(mm)	49
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	30
Rozmiar ramy(mm)	82 Okrągły
Średnica wału(mm)	19
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
