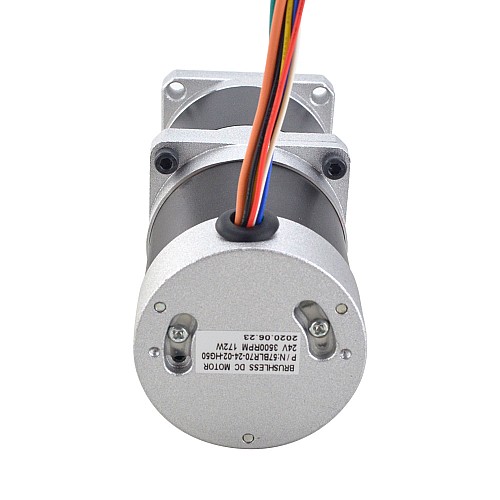

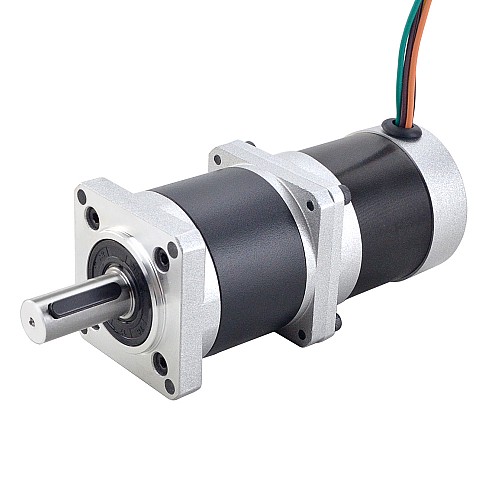

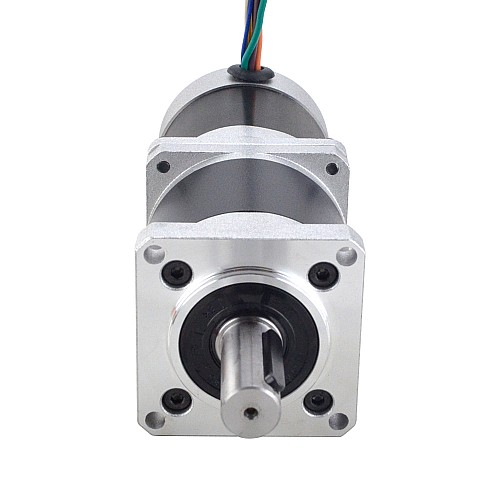

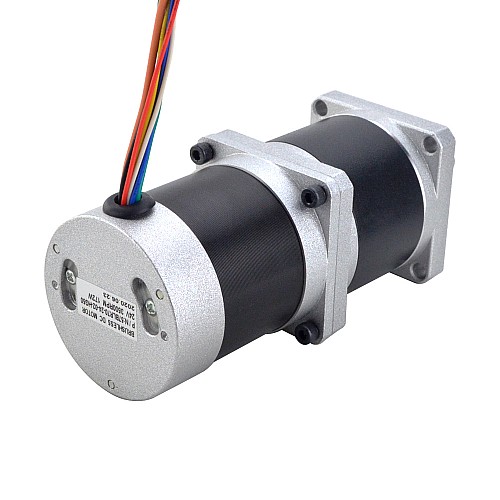

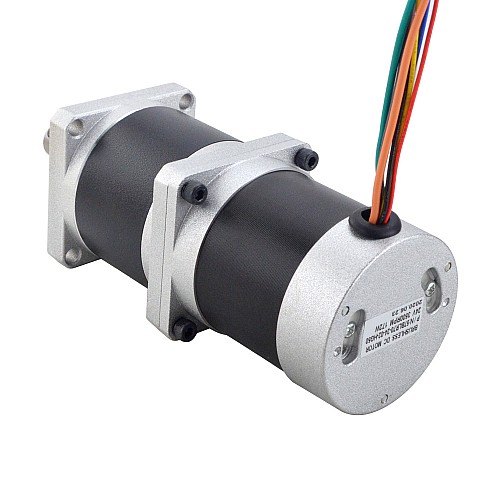

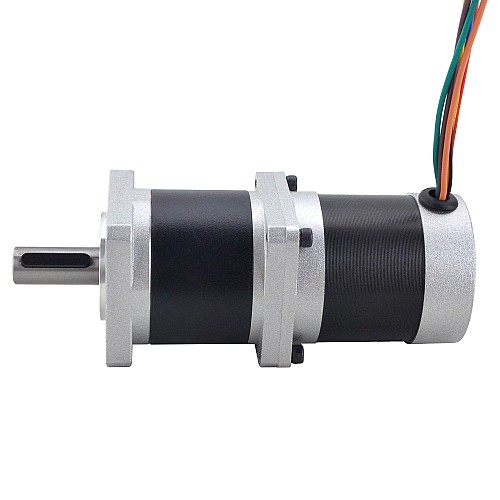

24V 172W 70RPM Silnik BLDC z przekładnią 17.63Nm 2496.61oz.in 50:1 Precyzyjna skrzynia biegów

24V 172W 70RPM Bezszczotkowy silnik prądu stałego z przekładnią 17.63Nm(2496.61oz.in) 50:1 Precyzyjna skrzynia biegów

24V 172W 70RPM Silnik BLDC z przekładnią 17.63Nm 2496.61oz.in 50:1 Precyzyjna skrzynia biegów

0 opinii - Napisz opinię

255.28zł

5 + 246.55zł

10 + 238.40zł

50 + 230.78zł

100 + 223.62zł

w magazynie: 200
Model: 57BLR70-24-02-HG50
Waga brutto: 1.69kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 57BLR70-24-02-HG50
Faza: 3
Polacy: 4
Napięcie znamionowe: 24 V
Prędkość znamionowa: 70 ± 10% obr./min
Znamionowy moment obrotowy: 17.63Nm(2496.61oz.in)
Prąd znamionowy: 10,4 ± 10% A
Moc znamionowa: 172W
Klasa izolacji: B 130°C[266°F]
Rezystancja izolacji: 100MΩ Min @500VDC
Test wytrzymałości dielektrycznej: 500VAC przez 1 minutę

Specyfikacja fizyczna

Rozmiar ramy: Φ57mm
Długość ciała: 69,1mm
Długość skrzyni biegów: 61,65mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 8
Długość ołowiu: 300mm
Typ łożyska: Łożysko kulkowe NMB, C3
Waga: 1,49kg

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 50: 1
Wydajność: 75%
Luz na biegu jałowym: <=1.6deg
Maks. Dopuszczalny moment obrotowy: 20Nm(2832.8oz.in)
Moment dopuszczalny moment obrotowy: 40Nm(5665.6oz.in)
Maks. Obciążenie promieniowe: 250N
Klasa izolacji: B
Hałas: <=50dB
Temperatura otoczenia: 0-50℃

Połączenie

U	V	W	+5V	GND	A	B	C
Pomarańczowy	Zielony	Brązowy	Czerwony	Czarny	Żółty	Biały	Niebieski

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	172
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	10.40
Prędkość znamionowa(rpm)	70
Znamionowy moment obrotowy(Nm)	17.63
Specyfikacja fizyczna
Długość ciała(mm)	69.1
Długość wału(mm)	34
Klasa IP	20
Luz międzyzębny	<=1.6 deg
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
