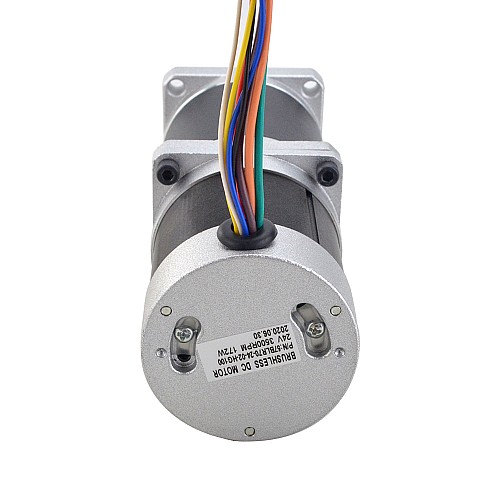

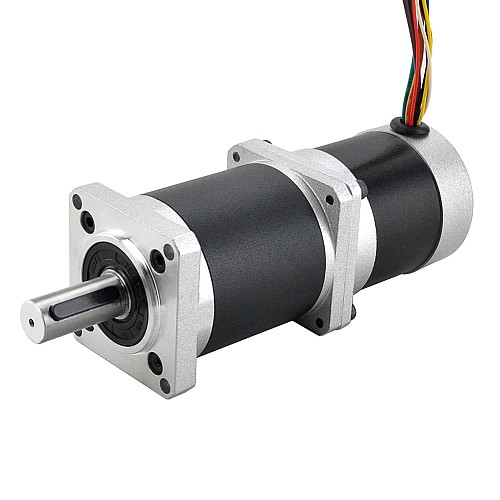

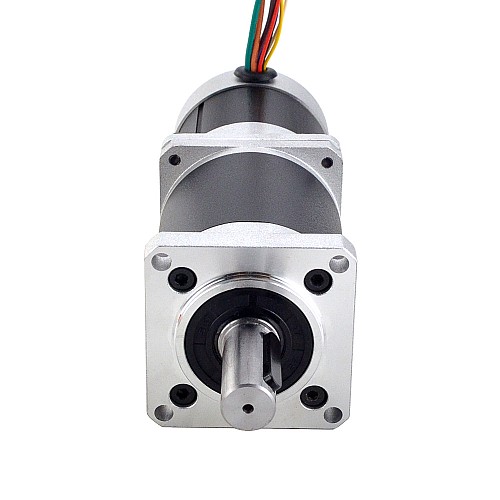

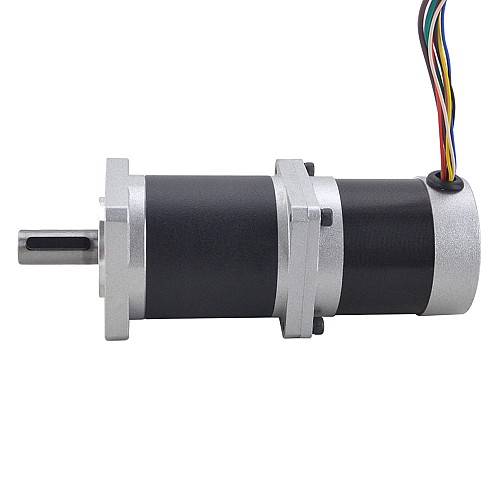

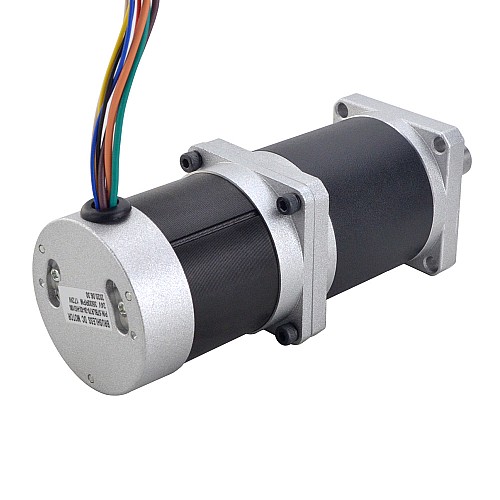

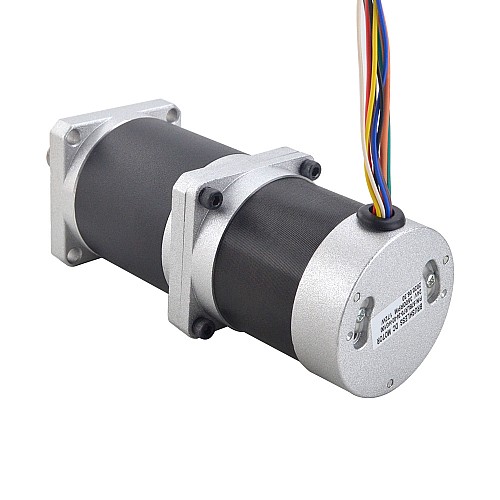

24V 172W 35RPM Silnik BLDC z przekładnią 25.00Nm 3540.29oz.in 100:1 Precyzyjna skrzynia biegów

24V 172W 35RPM Bezszczotkowy silnik prądu stałego z przekładnią 25.00Nm(3540.29oz.in) 100:1 Precyzyjna skrzynia biegów

24V 172W 35RPM Silnik BLDC z przekładnią 25.00Nm 3540.29oz.in 100:1 Precyzyjna skrzynia biegów

1 opinii - Napisz opinię

368.62zł

5 + 352.74zł

10 + 338.19zł

50 + 324.80zł

100 + 312.42zł

w magazynie: 10000
Model: 57BLR70-24-02-HG100
Waga brutto: 1.90kg
Certyfikowany: ISO, CE

Sprzedane: 62

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 57BLR70-24-02-HG100
Faza: 3
Polacy: 4
Napięcie znamionowe: 24 V
Prędkość znamionowa: 35 ± 10%obr./min
Znamionowy moment obrotowy: 25.00Nm(3540.29oz.in)
Prąd znamionowy: 10,4 ± 10% A
Moc znamionowa: 172 W
Klasa izolacji: B 130°C[266°F]
Rezystancja izolacji: 100MΩ Min @500VDC
Test wytrzymałości dielektrycznej: 500VAC przez 1 minutę

Specyfikacja fizyczna

Rozmiar ramy: Φ57mm
Długość ciała: 69,1mm
Długość skrzyni biegów: 61,65mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wpustu: 25mm
Liczba wyprowadzeń: 8
Długość ołowiu: 300 mm
Typ łożyska: Łożysko kulkowe NMB, C3
Waga: 1,7 kg

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 100: 1
Wydajność: 65%
Luz na biegu jałowym: <=2.4deg
Maks. Dopuszczalny moment obrotowy: 25Nm(3540oz.in)
Moment dopuszczalny moment obrotowy: 50Nm(7082oz.in)
Maks. Obciążenie promieniowe: 250N
Klasa izolacji: B
Hałas: <=50dB
Temperatura otoczenia: 0-50 ℃

Połączenie

U	V	W	+5V	GND	A	B	C
Pomarańczowy	Zielony	Brązowy	Czerwony	Czarny	Żółty	Biały	Niebieski

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	172
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	10.40
Prędkość znamionowa(rpm)	35
Znamionowy moment obrotowy(Nm)	25.00
Specyfikacja fizyczna
Długość wału(mm)	34
Klasa IP	20
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Zarys	<=2.4 deg
Ze skrzynią biegów	Tak
