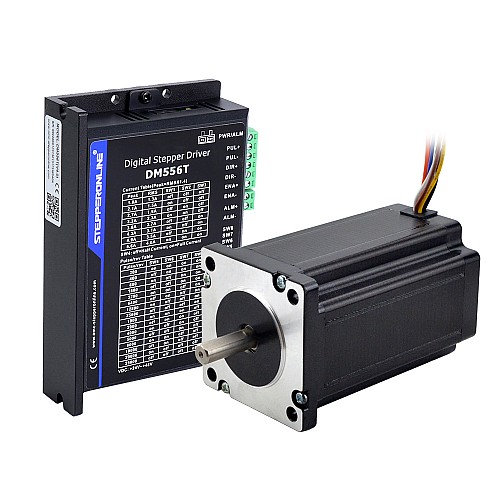

1-osiowy zestaw krokowy CNC 4,0Nm(566oz.in) Silnik krokowy Nema 24 i sterownik

• 1 x cyfrowy napęd krokowy 1,8~5,6A 20-50VDC DM556T
• 1 x podwójny wał Nema 24 bipolarny 4Nm(566oz.in) 60x60x100mm 8 przewodów

Specyfikacja silnika

• Numer części producenta: 24HS39-3008D
• Typ silnika: dwubiegunowy krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania(dwubiegunowy): 4Nm(566oz.in)
• Moment trzymania(jednobiegunowy): 2.8Nm(397oz.in)
• Prąd znamionowy / faza(bipolarna równoległa): 4,24A
• Prąd znamionowy / faza(szereg bipolarny): 2.12A
• Prąd znamionowy/faza(jednobiegunowy): 3A
• Rezystancja fazowa(dwubiegunowa równoległa): 0,7 omów
• Rezystancja fazowa(szereg bipolarny): 2,8 omów
• Rezystancja fazowa(jednobiegunowa): 1,4ohm
• Indukcyjność(bipolarna równoległa): 3mH±20%(1KHz)
• Indukcyjność(serial bipolarny): 12mH±20%(1KHz)
• Indukcyjność(jednobiegunowa): 3mH±20%(1KHz)
• Rozmiar ramy: 60x60mm
• Długość ciała: 100mm
• Średnica wału: Φ8mm
• Długość wału: 24mm
• Długość cięcia w kształcie litery D: 20mm
• Liczba wyprowadzeń: 8
• Długość ołowiu: 400mm
• Waga: 1,6kg

Połączenie

Specyfikacja sterownika

• Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i hałas
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów w celu uzyskania optymalnego momentu obrotowego z silników o szerokim zakresie
• Sterowanie krokowe i kierunkowe(PUL/DIR)
• Multi-Stepping dla płynnego ruchu silnika
• Wejścia kompatybilne z TTL i izolowane optycznie
• Napięcie wejściowe 20-50VDC
• 16 wybieranych rozdzielczości mikrokroków od 400 do 25 600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego 1,8 - 5,6A za pomocą przełączników DIP
• Miękki start bez „skoku” po włączeniu
• Częstotliwość wejściowa impulsu do 200KHz
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia przepięciowe i nadprądowe
