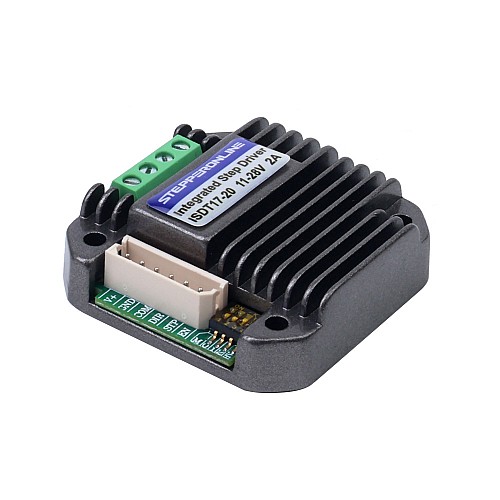

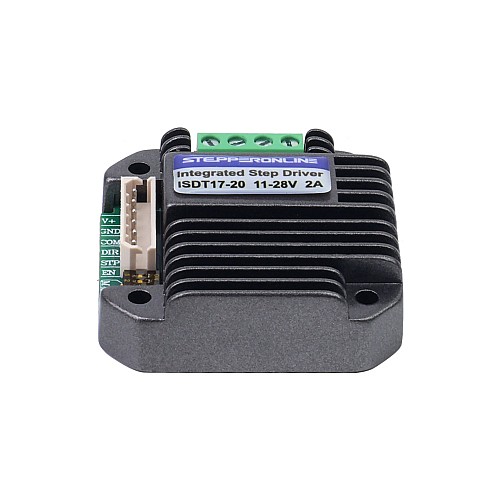

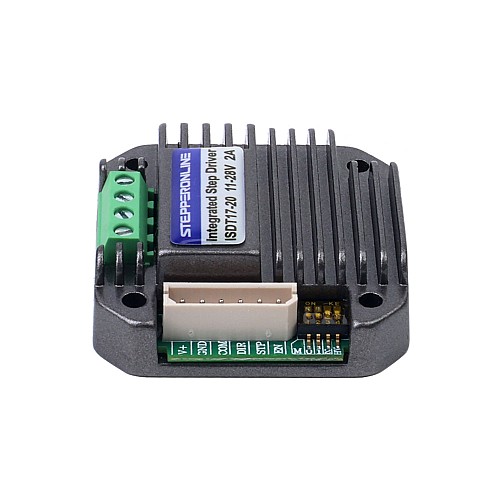

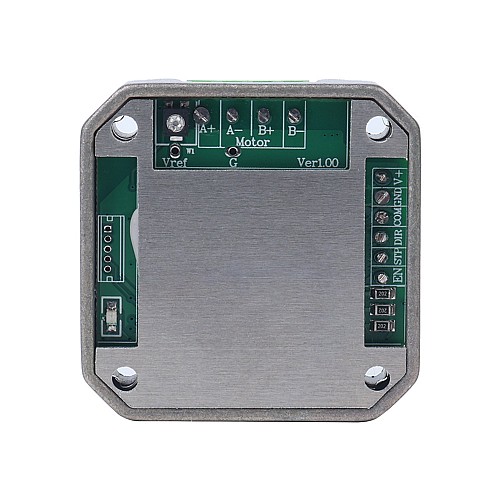

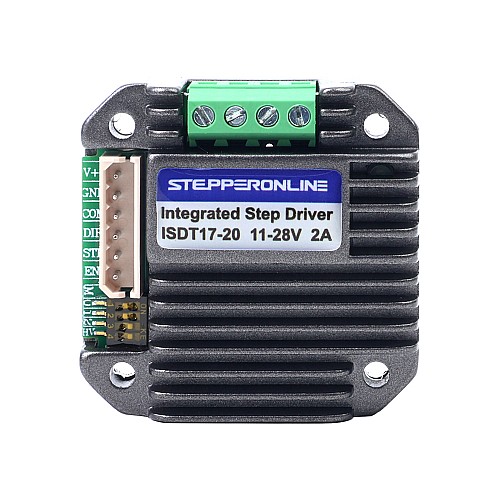

Zintegrowany sterownik silnika krokowego 0,6-2,0A 11-28V DC Ultra cicha wersja dla silnika krokowego NEMA 17

Jest to wyjątkowo cichy sterownik silnika krokowego, który jest w stanie zapewnić regulowany prąd szczytowy w zakresie 0,6–2,0A, a jego grubość wynosi zaledwie 14,5mm. Można go zamontować bezpośrednio na silnikach krokowych serii NEMA 17 bez żadnych kołnierzy. Kompaktowy rozmiar i wyjątkowo niski poziom hałasu sprawiają, że idealnie nadaje się do miejsc o ograniczonej przestrzeni i wymagających względnej ciszy.

Kluczowe funkcje

• Bardzo cicha praca
• Obudowa wykonana jest z odlewanego ciśnieniowo aluminium, które poprawia odprowadzanie ciepła
• Prąd zmniejsza się automatycznie, gdy nie działa
• Izolowane optycznie wejście, kompatybilne z napięciem sygnału 3,3–5V i 12–24V
• Wspólny sygnał obsługuje wspólną anodę i katodę
• Prąd napędu regulowany w zakresie 0,6–2,0A
• 1/2/4/8/16/32 opcje Mikrokrok
• Kompaktowy rozmiar i wyjątkowo niski poziom hałasu
• Zabezpieczenia przed przeciążeniem, przegrzaniem i przetężeniem
• Miniaturowy rozmiar 42,2 x 42,2 x 14,5mm

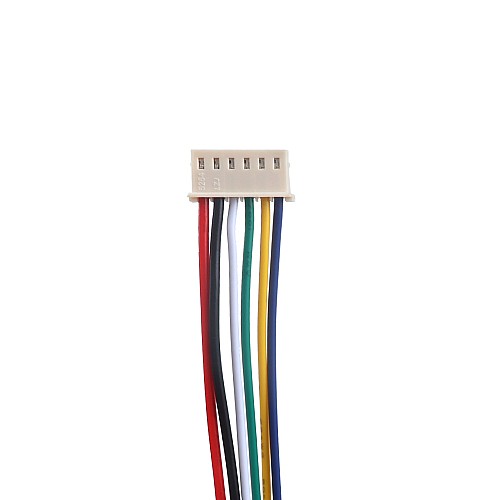

• Długość ołowiu: 300mm

Specyfikacje elektryczne

• P/N: ISDT17-20
• Szczytowy prąd wyjściowy: 0,6–2,0A
• Napięcie wejściowe: 11–28 V prądu stałego (typowo 24V prądu stałego)
• Tryb sterownika: prąd stały przerywacza PWM
• Mikrokrok: opcjonalny 1, 2, 4, 8, 16, 32
• Częstotliwość wejściowa impulsu: 1–20KHz
• Rezystancja izolacji: ponad 100MΩ
• Wytrzymałość dielektryczna: 500VAC przez 1MIN.

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

• Chłodzenie: chłodzenie naturalne
• Temperatura robocza: -20℃–85℃
• Temperatura przechowywania: -40℃ - 75℃
• Wilgotność: poniżej 60% wilgotności względnej
• Wibracje: maks. 3G
• Waga: 0,028kg
