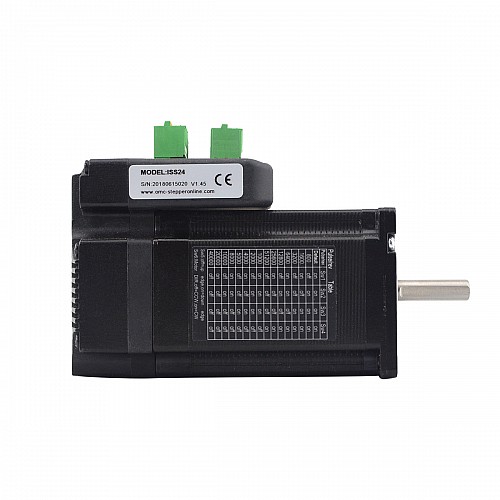

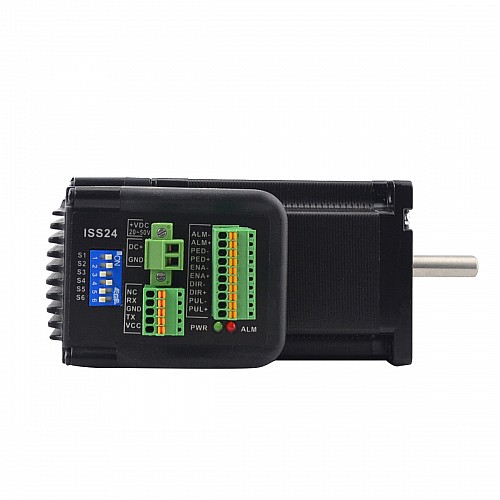

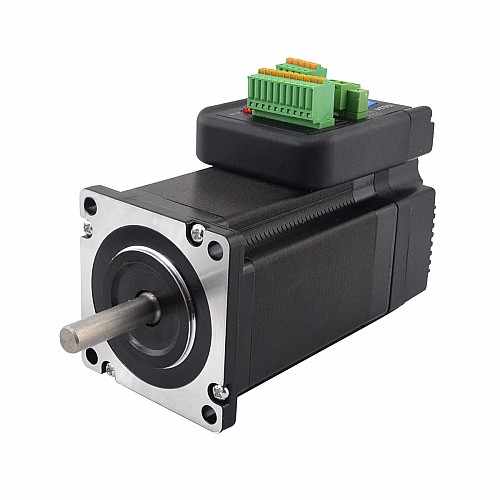

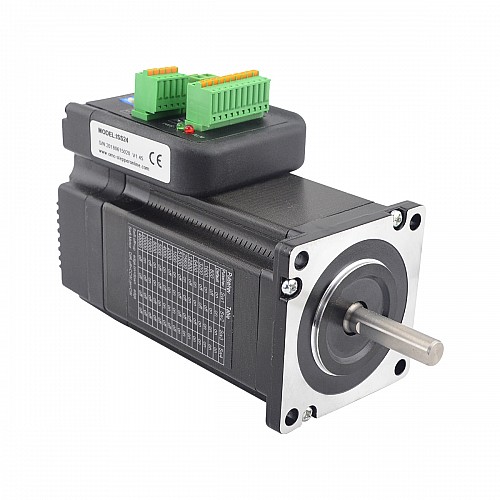

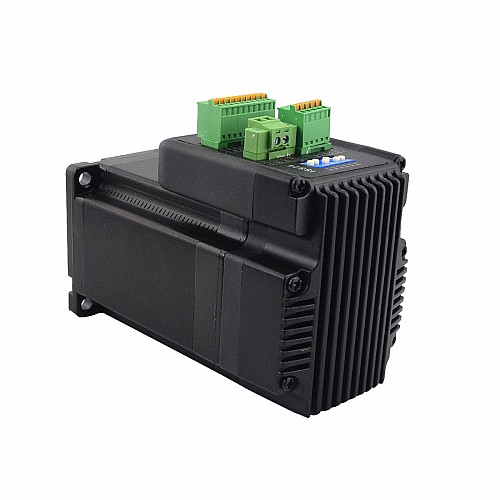

Zintegrowany silnik krokowy serwo 3Nm(425oz.in) 24-50VDC NEMA 24 w pętli zamkniętej

Zintegrowany silnik krokowy serwonapędu ISS24 jest połączony ze sterownikiem krokowego serwomechanizmu i silnikiem. Ten system silnika doskonale integruje technologię serwomechanizmu z cyfrowym napędem krokowym. A ten produkt przyjmuje enkoder optyczny z szybkim sprzężeniem zwrotnym próbkowania pozycji wynoszącym 50 μs, gdy pojawi się odchylenie pozycji, zostanie ono natychmiast naprawione. Ten produkt jest kompatybilny z zaletami napędu krokowego i serwonapędu, takimi jak niższe ciepło, mniej wibracji, szybkie przyspieszenie i tak dalej.

Kluczowe cechy:

• Zintegrowany kompaktowy rozmiar dla oszczędności miejsca montażowego
• Bez utraty kroku, wysoka dokładność pozycjonowania
• 100% znamionowy wyjściowy moment obrotowy
• Technologia sterowania zmiennym prądem, wysoka wydajność prądowa
• Małe wibracje, płynne i niezawodne poruszanie się przy niskiej prędkości
• Sterowanie przyspieszaniem i zwalnianiem wewnątrz, Duża poprawa płynności uruchamiania lub zatrzymywania silnika
• Mikrokroki zdefiniowane przez użytkownika
• Brak regulacji w zastosowaniach ogólnych
• Zabezpieczenie przed przetężeniem, przepięciem i błędem pozycji
• Zielone światło oznacza bieganie, a czerwone światło oznacza ochronę lub off-line

Indeks technologiczny:

• Napięcie wejściowe: 24 ~ 50VDC(typowe 36V)
• Prąd wyjściowy: 4,5A, 20KHz, PWM
• Maksymalna częstotliwość impulsów: 200K
• Domyślna szybkość komunikacji: 57,6kb/s
• Nadprądowa wartość szczytowa: 8A ± 10%
• Wartość przepięcia: 80 V
• Klasa izolacji: B 130°C[266°F]
• Zakres błędu przemieszczenia można ustawić za pomocą HISU
• Środowisko: Unikaj kurzu, mgły olejowej i żrących gazów
• Temperatura pracy: 70℃ MAX
• Temperatura przechowywania: -20℃ ~ + 65℃
• Wilgotność: 40 ~ 90%RH
• Metoda chłodzenia: chłodzenie naturalne lub wymuszone chłodzenie powietrzem
