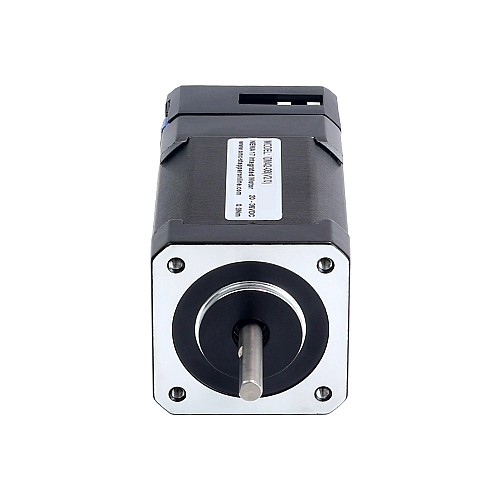

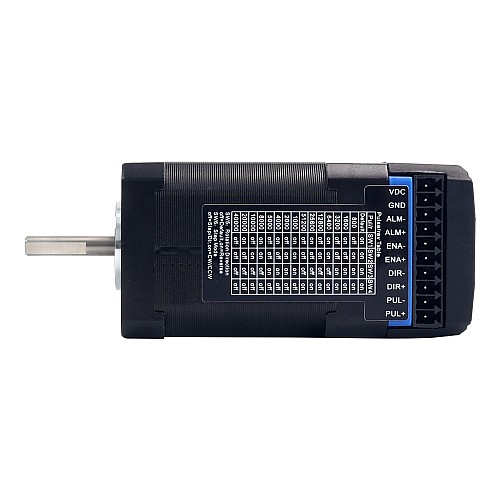

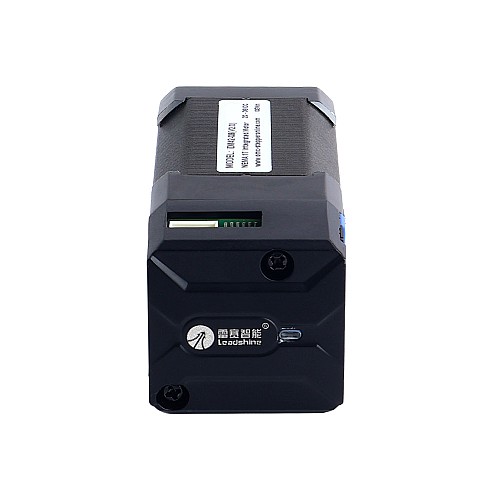

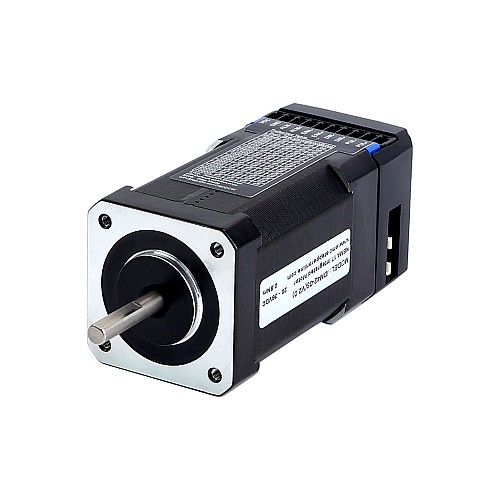

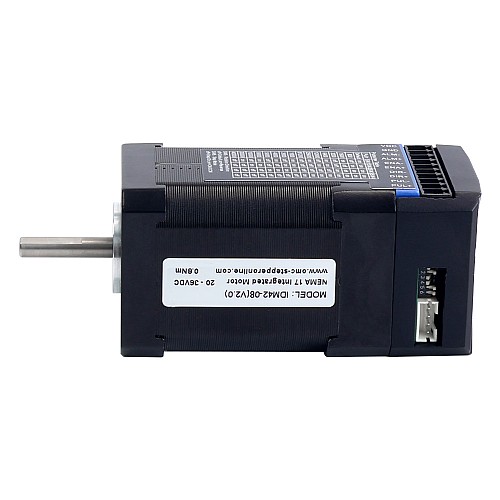

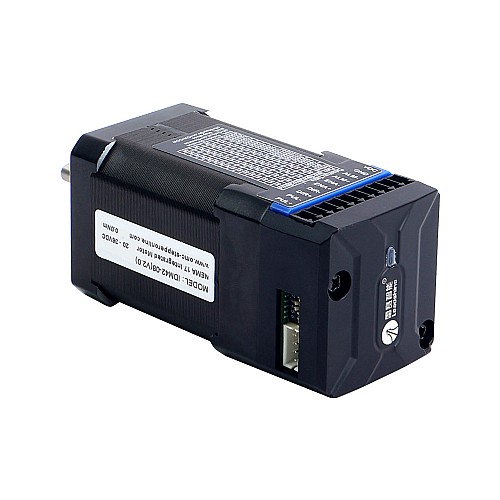

Zintegrowany silnik krokowy serii iDM NEMA 17 0,8Nm(113,29oz.in) 20–36V prądu stałego

Jest to zintegrowany silnik krokowy Nema 17 z momentem trzymającym 0,8Nm(113,29oz.in) . Seria iDM to silnik krokowy zintegrowany z cyfrowym sterownikiem krokowym. Przyjmuje zaawansowany algorytm sterowania. Dzięki bardzo kompaktowym rozmiarom można zaoszczędzić miejsce montażowe, wyeliminować czas okablowania silnika, zmniejszyć zakłócenia oraz przeciąć/zmniejszyć koszty kabli i robocizny.
Seria iDM jest niezawodna, niedroga i doskonale sprawdza się w wielu zastosowaniach przemysłowych, takich jak CNC, drukarki 3D, sprzęt sceniczny, sprzęt medyczny, elektronika, opakowania itp.

Kluczowe funkcje

• Brak strojenia dla łatwej konfiguracji
• Krok i kierunek oraz sterowanie CW i CCW
• Zabezpieczenia przed nadmiernym napięciem i prądem
• Niski poziom hałasu i wibracji, płynny ruch
• Miękki start bez „skoków” po włączeniu
• 3 wejścia cyfrowe, 1 izolowane optycznie wyjście cyfrowe
• Komunikacja RS232 dla połączenia oprogramowania STEPPERONLINE

Specyfikacje elektryczne

• Numer części producenta: iDM42-08
• Moment trzymania: 0,8Nm(113,29oz.in)
• Napięcie zasilania: 20 - 36VDC
• Klasa izolacji: B 130°C[266°F]
• Prąd szczytowy: 0,3 - 3,0A
• Prąd logiczny: 7 - 16mA
• Napięcie logiczne: 5V
• Maks. Częstotliwość wejściowa: 200kHz
• Min. Szerokość PUL: 2,5μs
• Min. Konfiguracja DIR: 5,0μs
• Źródło polecenia: PUL&DIR

Specyfikacje fizyczne

• Rozmiar ramy: 42 x 42mm
• Długość korpusu: 85mm
• Średnica wału: 5mm
• Długość trzonka: 24mm
• Waga: 0,55kg

Środowisko pracy i inne specyfikacje (Tj = 25°C/77°F)

• Środowisko: Unikaj kurzu, mgły olejowej i gazów korozyjnych
• Wilgotność: 40% względnej wilgotności względnej – 90% względnej wilgotności
• Temperatura robocza (radiator): 0°C - 40°C(32°F - 104°F)
• Wibracje: 10–50Hz / 0,15mm
• Temperatura przechowywania: -20°C - 65°C (-4°F - 149°F)

Lista pakowania

• 1 x iDM42-08
• 1 x CABLE-PC-1: kabel RS232
