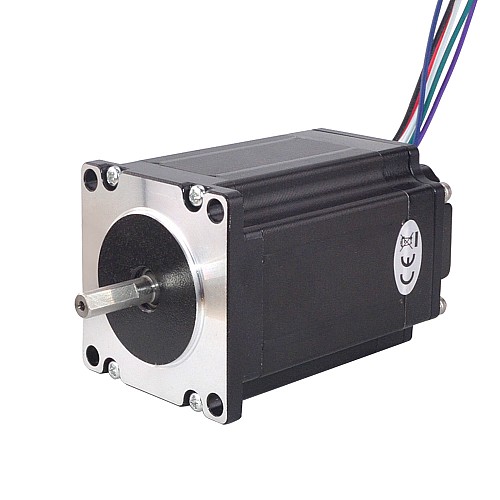

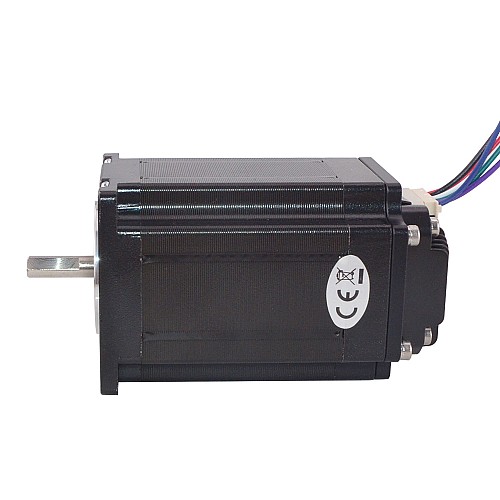

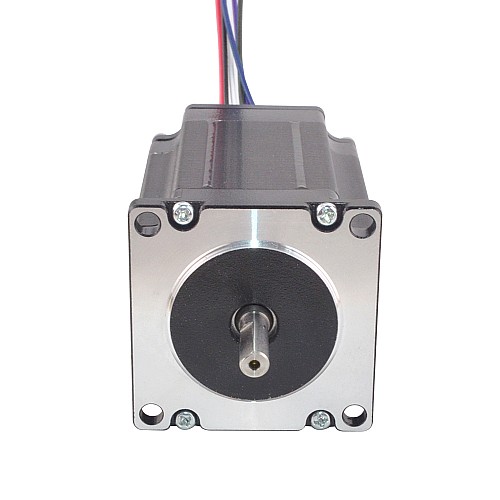

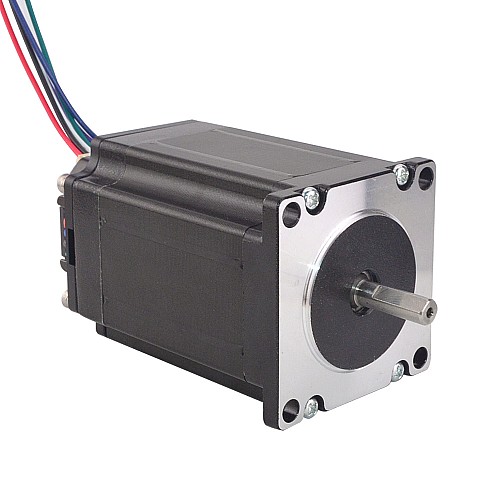

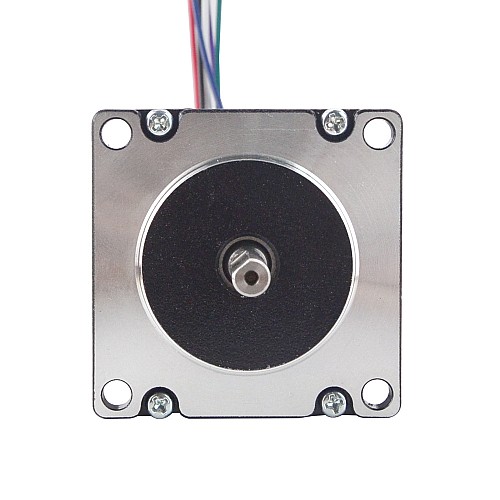

Zintegrowany silnik krokowy Nema 23 190Ncm(269oz.in) ze sterownikiem ISD04 12-38VDC

0 opinii - Napisz opinię

271.88zł

5 + 262.61zł

10 + 253.92zł

50 + 245.80zł

100 + 238.18zł

w magazynie: 200
Model: ISD04-20
Waga brutto: 1.25kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Parametry elektryczne

Numer części producenta: ISD04-20
Kąt kroku: 1,8stopnia
Moment trzymania: 190Ncm(269oz.in)
Prąd znamionowy/faza: 2,8A
Rezystancja fazowa: 1,13oma
Indukcyjność: 5,4mH ± 20%(1KHz)

Specyfikacje fizyczne

Rozmiar ramy: 57x57mm
Długość korpusu: 96mm
Średnica wału: Φ6.35mm
Długość wału: 21mm
Waga: 1230g

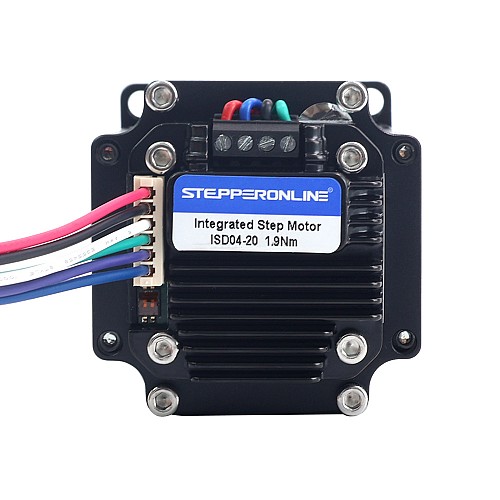

Specyfikacje sterownika

Szczytowy prąd wyjściowy: 1,5 - 4A
Napięcie wejściowe: 12 - 38VDC
Klasa izolacji: B 130°C[266°F]
Regulacja prędkości za pomocą zewnętrznego potencjometru 0,75 - 1250obr/min
Rezystancja izolacji: ponad 100MΩ
Wytrzymałość dielektryczna: 500VAC przez 1MIN.

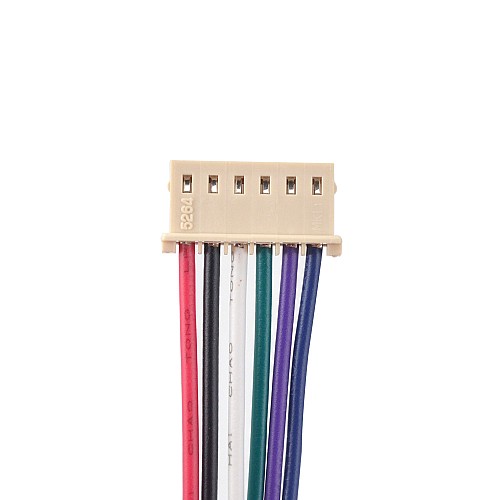

Połączenie

V+	GND	VCC	DIR	STP	ENA
Czerwony	Czarny	Biały	Zielony	Fioletowy	Niebieski

Rodzaj produktu
Rodzaj produktu	Zintegrowane silniki krokowe
Specyfikacja elektryczna
Indukcyjność(mH)	5.4
Informacje zwrotne na temat kodera	Nie (Otwarta pętla)
Moment trzymania(Ncm)	190
Moment trzymania(oz.in)	269
Napięcie wejściowe odniesienia(V)	12 - 36DC
Napięcie wejściowe(V)	12 - 38DC
Prąd znamionowy(A)	2.8
Rezystancja fazy(ohms)	1.13
Tryby sterowania	Tryb pulsacyjny
Wejście analogowe	Nie
Specyfikacja fizyczna
Długość ciała(mm)	96
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	6.35
