Zestaw serwomotoru AC PROFINET serii A6 o mocy 1000W, 3000rpm, 3,18Nm, 17-bitowy enkoder absolutny IP67

0 opinii - Napisz opinię

1,238.47zł

5 + 1,196.11zł

10 + 1,156.55zł

50 + 1,119.56zł

100 + 1,084.83zł

w magazynie: 10000
Model: A6-PN1000H2A1-M17
Waga brutto: 5.00kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Jest to zestaw serwomotoru AC i sterownika serii A6 składający się z silnika 220V AC o mocy 1000W i jedno-/trójfazowego sterownika serwo 220V o mocy 1000W, który obsługuje komunikację PROFINET. Dzięki wbudowanemu 17-bitowemu absolutnemu enkoderowi wieloobrotowemu silnik zapewnia doskonałą wydajność sterowania serwomechanizmem.
Ta seria produktów serwo jest łatwa w obsłudze, ekonomiczna i wydajna. Charakteryzuje się wysoką reakcją, wysoką precyzją, dużą prędkością, wysoką synchronizacją itp., obsługując automatyczne dostrajanie za pomocą jednego przycisku i automatyczne wykrywanie bezwładności itp.
Serwonapędy serii A6-PN charakteryzują się wysoką efektywnością kosztową i są kompatybilne z popularnymi sterownikami PLC takich marek jak Beckhoff i Omron, zapewniając wydajne i wygodne rozwiązania w zakresie sterowania ruchem dla różnych gałęzi przemysłu.

Elementy zestawu

1 x A6-1000PN: sterownik serwosilnika PROFINET AC o mocy 1000W
1 x A6M80-1000H2A1-M17: Serwosilnik AC o mocy 1000W, 3000rpm, 3,18Nm, 17-bitowy enkoder IP67
1 x AS7-C-PWR075-3.0: kabel silnika 3,0m
1 x AS7-C-ENC076-3.0: kabel enkodera o długości 3,0m

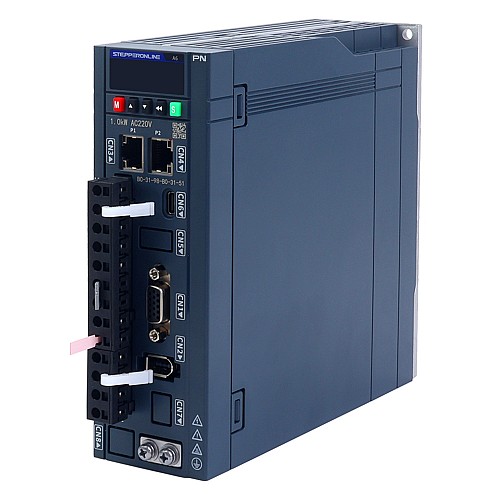

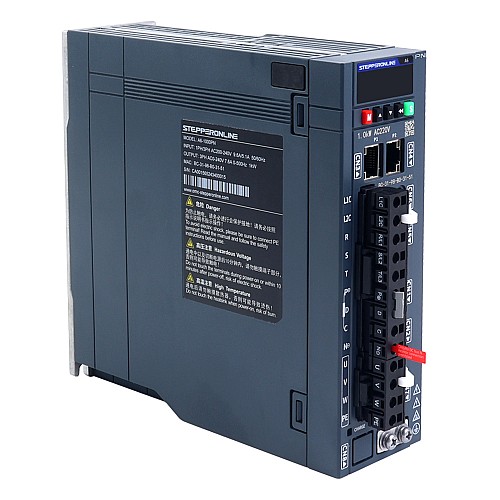

Specyfikacja sterownika serwo

Numer części: A6-1000PN
Przepustowość pętli prędkości 2kHz
17-bitowy koder absolutny
Napięcie znamionowe jedno/trójfazowe 220V AC
Moc znamionowa 1000W
Automatyczna identyfikacja silnika
Wymiary: 170*174*55mm
Standardowy protokół PROFIDRIVE, główne sterowniki PLC komunikacyjne PROFINET

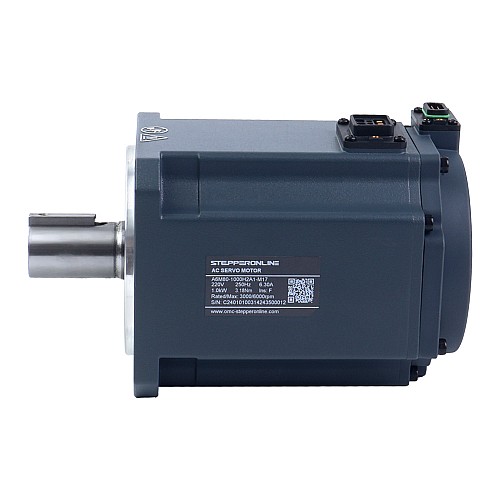

Specyfikacja serwosilnika

Numer części: A6M80-1000H2A1-M17
Napięcie znamionowe: 220V AC
Moc znamionowa: 1000W
Moment znamionowy: 3,18Nm
Maksymalny moment obrotowy: 11,13Nm
Prędkość znamionowa: 3000rpm
Prędkość maksymalna: 6000rpm
Prąd znamionowy: 6,30A
Prąd szczytowy: 20,90A
Stały moment obrotowy: 0,50Nm/A
Stała siła wstecznego pola elektromagnetycznego: 33,90V/krpm
Rezystancja: 0,35ohms
Indukcyjność: 2,04mH
Bezwładność: 2,23kg*m²*10^-4
Polacy: 10
Koder: Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy).
Klasa IP: IP67
Średnica wału: 19mm

Pobierz oprogramowanie debugujące serii serwomechanizmów A6 tutaj.

Jeśli potrzebujesz dłuższego zestawu kabli silnika i enkodera, dostępne są opcje 5m lub 10m dostępne.

Domyślny enkoder w tym serwomotorze może być używany jako wieloobrotowy absolutny enkoder, ale wymaga 3m, 5m lub 10m kabel enkodera z pudełkiem na akumulator.

Jeśli napięcie zasilania wynosi 110VAC, należy użyć tego transformatora TR1200-A220-A120 podczas korzystania z tego serwosilnika.

Jak wybrać właściwy kabel do debugowania typu C? Zapoznaj się z tym artykułem.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Specyfikacja elektryczna
Moc znamionowa(W)	1000
Napięcie wejściowe(V)	220VAC
Prędkość maksymalna(rpm)	6000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	11.13
Tryby sterowania	PROFINET
Typ enkodera	Absolut magnetyczny
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	3.18
Specyfikacja fizyczna
Klasa IP	67
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
A6M80-1000H2A1-M17.STEP	6.37MB	Download
A6M80-1000H2A1-M17_Full_Datasheet.pdf	165.11KB	Download
AS7-C-PWR075-3.0.pdf	110.05KB	Download
A6-1000PN.stp	15.21MB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-PN_Series_Servo_Drive_Manual.pdf	28.11MB	Download
A6-PNGSD20250822.7z	12.19KB	Download
