Zestaw serwomotorów AC EtherCAT serii A6 100W 3000rpmn 0,32Nm z hamulcem 17-bitowy enkoder absolutny IP67

0 opinii - Napisz opinię

772.85zł

5 + 748.50zł

10 + 725.66zł

50 + 704.15zł

100 + 683.88zł

w magazynie: 10000
Model: A6-EC100L2B1-M17
Waga brutto: 3.40kg
Certyfikowany: ISO, CE

Sprzedane: 22

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

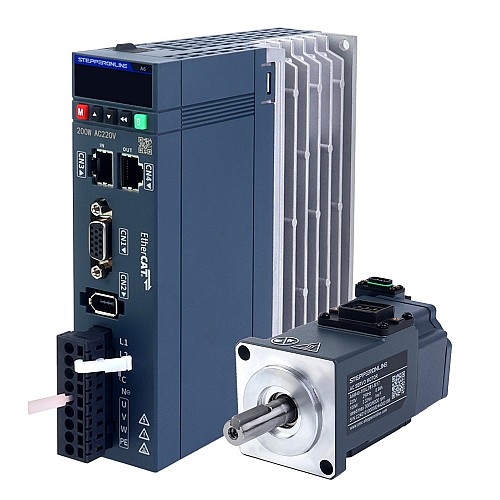

To zestaw serwosilnika AC i sterownika serii A6 składający się z silnika 220VAC 100W z wbudowanym 17-bitowym wieloobrotowym enkoderem absolutnym i hamulcem 24V 6,9W oraz jednofazowego 220V 200W serwonapędu, który obsługuje komunikację EtherCAT. Silnik zapewnia doskonałą wydajność sterowania serwo.
Ta seria produktów serwo jest łatwa w obsłudze, ekonomiczna i wydajna. Charakteryzuje się wysoką reakcją, wysoką precyzją, dużą prędkością, wysoką synchronizacją itp., obsługując automatyczne dostrajanie za pomocą jednego przycisku i automatyczne wykrywanie bezwładności itp.
Serwonapędy serii A6-EC charakteryzują się wysoką efektywnością kosztową i są kompatybilne z popularnymi sterownikami PLC takich marek jak Beckhoff i Omron, zapewniając wydajne i wygodne rozwiązania w zakresie sterowania ruchem dla różnych gałęzi przemysłu.

Elementy zestawu

1 x A6-200EC: 200W sterownik silnika serwo EtherCAT AC
1 x A6M40-100L2B1-M17: 100W silnik serwo AC 3000rpm 0,32Nm z hamulcem 17-bitowy enkoder IP67
1 x AS7-C-PWB075-3.0: 3,0m kabel silnika
1 x AS7-C-ENC076-3.0: 3,0m kabel enkodera

Specyfikacja sterownika serwo

Numer części: A6-200EC
Komunikacja EtherCAT
Pętla prędkości 2 kHz pasmo
17-bitowy enkoder absolutny
okres synchronizacji 125μs
300Węzłów w odległości 120m, błąd synchronizacji 15 ns, jitter synchronizacji ±20 ns
Napięcie znamionowe pojedyncze 220VAC
Moc znamionowa 200W
Automatyczna identyfikacja silnika
Wymiary: 170*150*40mm
Wbudowana funkcja hamulca dynamicznego

Specyfikacja silnika serwo

Numer części: A6M40-100L2B1-M17
Napięcie znamionowe: 220VAC
Moc znamionowa: 100W
Moment znamionowy: 0,32Nm
Moment szczytowy: 1,12Nm
Prędkość znamionowa: 3000rpm
Prędkość szczytowa: 6000rpm
Prąd znamionowy: 1,10A
Prąd szczytowy: 3,90A
Stała momentu obrotowego: 0,33Nm/A
Stała siły elektromotorycznej: 20,10V/krpm
Rezystancja: 6,70ohms
Indukcyjność: 7,81mH
Bezwładność: 0,033kg*m²*10^-4
Bieguny: 10
Enkoder: Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy)
Stopień ochrony IP: IP67
Średnica wału: 8mm
Napięcie hamulca: 24 V DC
Moc hamulca: 6,9W
Moment trzymania hamulca: 0,32Nm
Obciążenie osiowe: Maksymalnie 54N
Obciążenie promieniowe przy długości wału 20mm: Maksymalnie 78N

Pobierz oprogramowanie debugujące serii serwomechanizmów A6 tutaj.

Jeśli potrzebujesz dłuższego zestawu kabli silnika i enkodera, dostępne są opcje 5m lub 10m dostępne.

Domyślny enkoder w tym serwomotorze może być używany jako wieloobrotowy absolutny enkoder, ale wymaga 3m, 5m lub 10m kabel enkodera z pudełkiem na akumulator.

Jeśli napięcie zasilania wynosi 110VAC, należy użyć tego transformatora TR500-A220-A120 podczas korzystania z tego serwosilnika.

Jak wybrać właściwy kabel do debugowania typu C? Zapoznaj się z tym artykułem.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Specyfikacja elektryczna
Moc znamionowa(W)	100
Napięcie wejściowe(V)	220VAC
Prędkość maksymalna(rpm)	6000
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	1.12
Tryby sterowania	EtherCAT
Typ enkodera	Absolut magnetyczny
Z hamulcem	TAk
Zintegrowane STO czy nie?	Nie
Znamionowy moment obrotowy(Nm)	0.32
Specyfikacja fizyczna
Klasa IP	67
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	40 x 40
Średnica wału(mm)	8
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
A6M40-100L2B1-M17_Full_Datasheet	164.89KB	Download
STEPPERONLINE_A6_Servo_V0.04.xml	309.77KB	Download
AS7-C-PWB075-3.0.pdf	110.26KB	Download
A6M40-100L2B1-M17.STEP	6.36MB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-200EC.stp	14.26MB	Download
A6-EC_series_servo_drive_manual.pdf	16.35MB	Download
