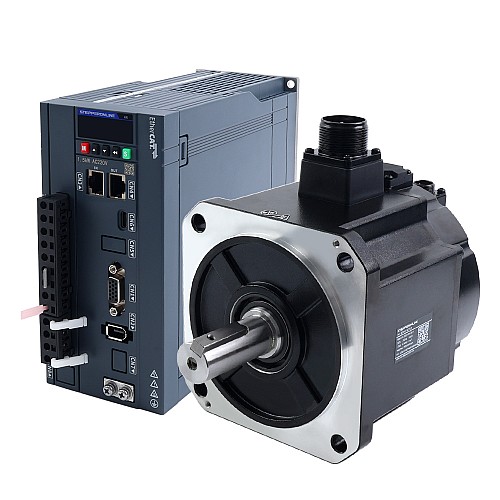

Zestaw serwomotorów AC A6H Seria 850W EtherCAT 1500rpm 5,39Nm z hamulcem enkoder absolutny 17-bitowy IP67

Jest to zestaw serwosilnika AC z serii A6H, składający się z silnika 220VAC 850W z wbudowanym 17-bitowym wieloobrotowym enkoderem absolutnym oraz hamulcem 24V 24W, a także jednofazowego/trójfazowego 220V 1000W servo driver that supports EtherCAT komunikacja .
Silnik ten jest typu o wysokiej bezwładności i nadaje się do zastosowań wymagających dużej nośności, takich jak tradycyjny przemysł obrabiarek czy mechanizmy zębatkowo-listwowe.
The A6-EC series servo products feature in high response, hight accuracy and cost-efficiency, providing efficient and convenient motion control solutions for various industries.

Elementy zestawu

• 1 x A6-1000EC: 1000W Sterownik serwosilnika AC
• 1 x A6M130-850H2B1-M17: 850W Serwosilnik AC 1500rpm 5.39Nm z 17-bitowym enkoderem z hamulcem IP67
• 1 x AS7-C-PWB062-3.0: 3.0m Kabel silnika
• 1 x AS7-C-ENC072-3.0: 3.0m Kabel enkodera

Specyfikacja sterownika serwo

• Numer części: A6-1000EC
• EtherCAT komunikacja
• Przepustowość pętli prędkości 2kHz
• 17-bitowy koder absolutny
• Napięcie znamionowe jedno/trójfazowe 220VAC
• Moc znamionowa1000W
• Wymiary: 220*215*95mm

Specyfikacja serwosilnika

• Numer części: A6M130-850H2B1-M17
• Napięcie znamionowe: 220VAC
• Moc znamionowa: 850W
• Moment znamionowy: 5.39Nm
• Maksymalny moment obrotowy: 13.50Nm
• Prędkość znamionowa: 1500rpm
• Prędkość maksymalna: 3000rpm
• Prąd znamionowy: 6.57A
• Prąd szczytowy: 24.01A
• Torque Const: 0.821Nm/A
• Stała siła wstecznego pola elektromagnetycznego: 55.53V/krpm
• Resistance: 1.03ohms
• Inductance: 3.061mH
• Inertia: 9.13kg*m²*10^-4
• Poles: 10
• Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy).
• Klasa IP IP67
• Średnica wału: 22mm
• Napięcie hamulca: 24V DC
• Moc hamowania: 24W
• Moment trzymania hamulca: 16.0Nm
• Obciążenie osiowe: maksymalnie 196N
• Obciążenie promieniowe przy długości wału 55mm: maksymalnie 686N
