Zestaw serwomotorów AC A6H Seria 1300W EtherCAT 1500rpm 8,34Nm z hamulcem enkoder absolutny 17-bitowy IP67

Jest to zestaw serwosilnika AC z serii A6H, składający się z silnika 220VAC 1300W z wbudowanym 17-bitowym wieloobrotowym enkoderem absolutnym oraz hamulcem 24V 8,5W, a także jednofazowego/trójfazowego 220V 1500W servo driver that supports EtherCAT komunikacja .
Silnik ten jest typu o wysokiej bezwładności i nadaje się do zastosowań wymagających dużej nośności, takich jak tradycyjny przemysł obrabiarek czy mechanizmy zębatkowo-listwowe.
The A6-EC series servo products feature in high response, hight accuracy and cost-efficiency, providing efficient and convenient motion control solutions for various industries.

Elementy zestawu

• 1 x A6-1500EC: 1500W Sterownik serwosilnika AC
• 1 x A6M130-1300H2B1-M17: 1300W Serwosilnik AC 1500rpm 8.34Nm z 17-bitowym enkoderem z hamulcem IP67
• 1 x AS7-C-PWB062-3.0: 3.0m Kabel silnika
• 1 x AS7-C-ENC072-3.0: 3.0m Kabel enkodera

Specyfikacja sterownika serwo

• Numer części: A6-1500EC
• EtherCAT komunikacja
• Przepustowość pętli prędkości 2kHz
• 17-bitowy koder absolutny
• Napięcie znamionowe jedno/trójfazowe 220VAC
• Moc znamionowa1500W
• Wymiary: 280*200*120mm

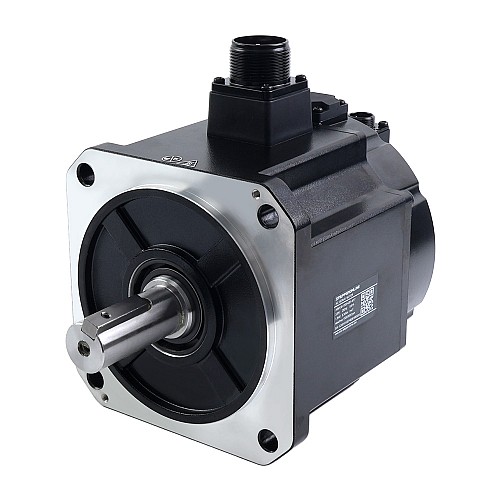

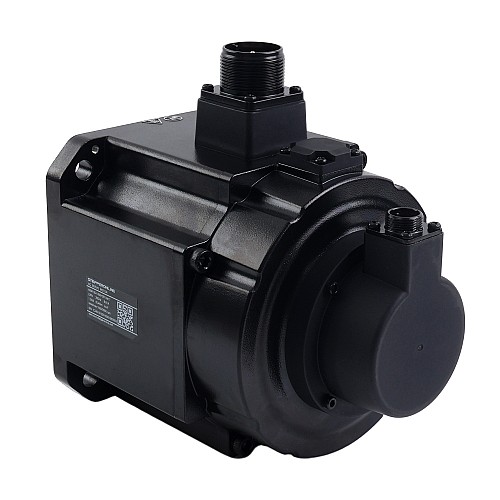

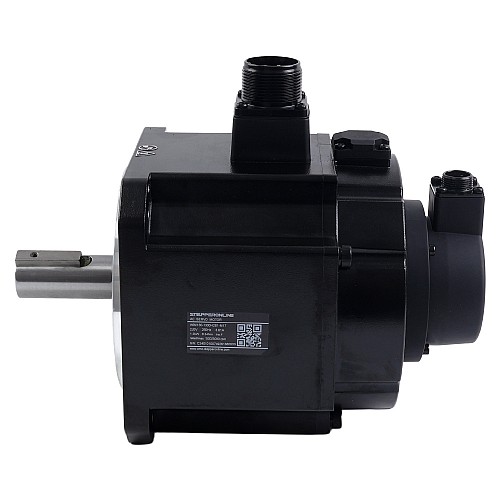

Specyfikacja serwosilnika

• Numer części: A6M130-1300H2B1-M17
• Napięcie znamionowe: 220VAC
• Moc znamionowa: 1300W
• Moment znamionowy: 8.34Nm
• Maksymalny moment obrotowy: 24.84Nm
• Prędkość znamionowa: 1500rpm
• Prędkość maksymalna: 3000rpm
• Prąd znamionowy: 8.61A
• Prąd szczytowy: 37.95A
• Torque Const: 1.505Nm/A
• Stała siła wstecznego pola elektromagnetycznego: 100.24V/krpm
• Resistance: 1.755ohms
• Inductance: 4.095mH
• Inertia: 13kg*m²*10^-4
• Poles: 10
• Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy).
• Klasa IP IP67
• Średnica wału: 22mm
• Napięcie hamulca: 24V DC
• Moc hamowania: 8.5W
• Moment trzymania hamulca: 3.20Nm
• Obciążenie osiowe: maksymalnie 196N
• Obciążenie promieniowe przy długości wału 55mm: maksymalnie 686N
