Zestaw serwomotorów AC A6 Seria 2500W EtherCAT 3000rpm 7,96Nm z hamulcem enkoder absolutny 17-bitowy IP67

Jest to zestaw serwosilnika AC z serii A6H, składający się z silnika 380VAC 2500W silnik z wbudowanym 17-bitowym wieloobrotowym enkoderem absolutnym oraz hamulcem 24V 8,5W, and a three-phase 380V 2000W servo driver that supports EtherCAT komunikacja .
The A6-EC series servo products feature in high response, hight accuracy and cost-efficiency, providing efficient and convenient motion control solutions for various industries.

Elementy zestawu

• 1 x A6-2000EC: 2000W Sterownik serwosilnika AC
• 1 x A6M100-2500H3B1-M17: 2500W Serwosilnik AC 3000rpm 7.96Nm z 17-bitowym enkoderem z hamulcem IP67

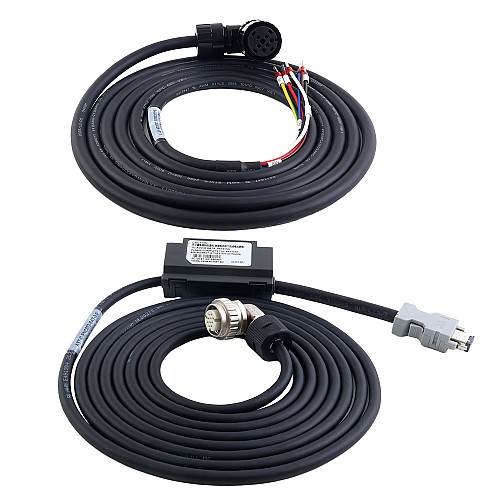

• 1 x AS7-C-PWB062-3.0: 3.0m Kabel silnika
• 1 x AS7-C-ENC072-3.0: 3.0m Kabel enkodera

Specyfikacja sterownika serwo

• Numer części: A6-2000EC
• EtherCAT komunikacja
• Przepustowość pętli prędkości 2kHz
• 17-bitowy koder absolutny
• Napięcie znamionowe trójfazowe 380VAC
• Moc znamionowa 2000W
• Wymiary: 280*200*120mm

Specyfikacja serwosilnika

• Numer części: A6M100-2500H3B1-M17
• Napięcie znamionowe: 380VAC
• Moc znamionowa: 2500W
• Moment znamionowy: 7.96Nm
• Maksymalny moment obrotowy: 26.50Nm
• Prędkość znamionowa: 3000rpm
• Prędkość maksymalna: 6000rpm
• Prąd znamionowy: 8.17A
• Prąd szczytowy: 27.8A
• Torque Const: 0.974Nm/A
• Stała siła wstecznego pola elektromagnetycznego: 61.45V/krpm
• Resistance: 0.644ohms
• Inductance: 9.98mH
• Inertia: 5.11kg*m²*10^-4
• Poles: 10
• Enkoder magnetyczny, 17-bitowy absolutny jednoobrotowy (dostępny wieloobrotowy).
• Klasa IP IP67
• Średnica wału: 24mm
• Napięcie hamulca: 24V DC
• Moc hamowania: 8.5W
• Moment trzymania hamulca: 3.20Nm
• Obciążenie osiowe: maksymalnie 196N
• Obciążenie promieniowe przy długości wału 45mm: maksymalnie 686N
