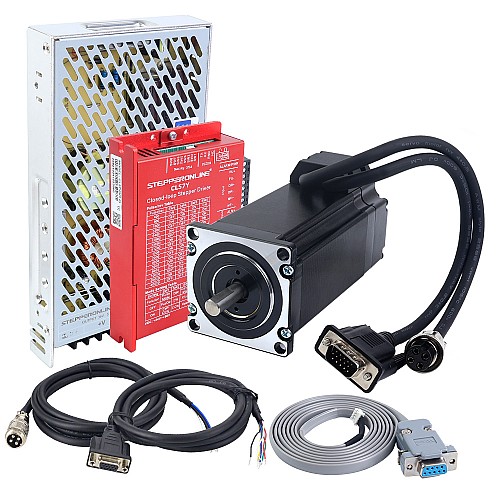

Zestaw CNC z Silnikiem Krokowym z Zamkniętą Pętlą YS Series 1 Oś V2.0 3,00Nm(424,83oz.in) Silnik Nema 23 z Przewodami 2,0m i Zasilaczem

• 1x 23HS40-5004D-E1000: Silnik krokowy Nema 23 z zamkniętą pętlą serii S 3,00Nm(424,83oz.in) Enkoder 1000PPR(4000CPR)
• 1 x CL57Y-V20: Sterownik Silnika Krokowego z Zamkniętą Pętlą Seria Y V2.0 0-7,0A 24-50VDC do Silników Krokowych Nema 17, 23, 24
• 1 x LE-201-36: 201W 36V 5,9A 115/230V Zasilacz impulsowy
• 1 x CE2-M2-20: 1,7m(67") Długie kable przedłużające enkoder i silnik
• 1 x CABLE-PC-2: Kabel debugujący RS232

Specyfikacja silnika

• Numer części producenta: 23HS40-5004D-E1000
• Typ silnika: krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment obrotowy przytrzymujący: 3,00Nm(424,83 uncji cala)
• Prąd znamionowy/faza: 5,0A
• Rezystancja fazy: 0,6 oma ± 10%
• Indukcyjność: 2,3mH ± 20%(1KHz)
• Klasa izolacji: B 130°C [266°F]
• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 122mm
• Średnica wału: Φ8mm
• Długość wału: 22mm
• Długość D-Cut: 15mm
• Długość kabla: 300mm

Specyfikacja enkodera

• Typ obwodu wyjściowego: Typ różnicowy
• Typ enkodera: Optyczny przyrostowy
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2kanały
• Napięcie zasilania min.: 4V
• Napięcie zasilania maks.: 5V
• Prąd wyjściowy: 100mA
• Wysokie napięcie wyjściowe: 5V
• Niskie napięcie wyjściowe: 4,5V
• Częstotliwość wyjściowa Maks.: 60kHz

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 0~7A(0~5,6RMS)
• Napięcie wejściowe: +24~50VDC
• Prąd Wejściowy Logiki: 1~7,5mA
• Częstotliwość wejściowa impulsu: 0~200kHz
• Rezystancja izolacji: 10MΩ

Specyfikacja zasilacza

• Numer części: LE-201-36
• Napięcie wejściowe: 115/230V AC±20%
• Częstotliwość wejściowa: 47-63Hz
• Prąd wejściowy: 40A/230V AC
• Napięcie wyjściowe: 36V
• Prąd wyjściowy: 5,9A
• Moc znamionowa wyjściowa: 201W
• Prąd upływu: <0,5mA/230V AC
• Wymiary: 215*115*30mm(dł.*szer.*wys.)
• Wewnętrzny filtr EMI
• Wysoka wydajność, niski koszt
• Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
• Zabezpieczenia przed nadmiernym prądem, przepięciem, zwarciem i przegrzaniem

Podłączenie silnika i enkodera
