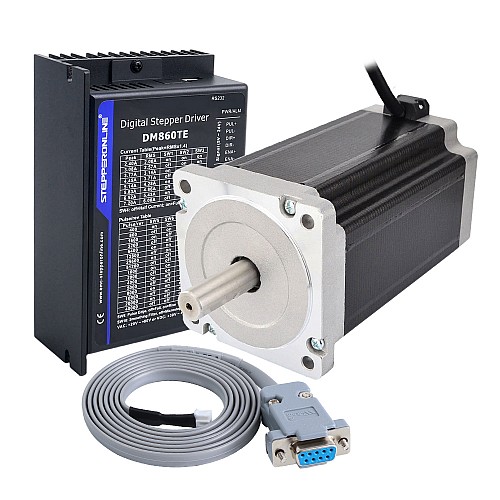

Zestaw CNC silnika krokowego TES Seria 1 Oś 13Nm(1840,95oz.in) Silnik krokowy Nema 34 i Sterownik DM860TE

• 1 x DM860TE: TE Series Cyfrowy sterownik silnika krokowego 2,4-7,2A 20-80VAC/30-100VDC dla silnika Nema 34
• 1 x 34HS59-5004S: Silnik krokowy CNC Nema 34 o wysokim momencie obrotowym 13Nm(1840,95oz.in) 5A 86x86x150mm
• 1 x CABLE-PC-1: Kabel debugowania RS232

Specyfikacja silnika

• Numer części producenta: 34HS59-5004S
• Typ silnika: bipolarny krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 13Nm(1840,95oz.in)
• Prąd znamionowy/faza: 5A
• Rezystancja fazowa: 1ohm
• Indukcyjność: 11mH±20%(1KHz)
• Rozmiar ramy: 86x86mm
• Długość ciała: 151,5mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość cięcia w kształcie litery D: 25mm
• Liczba wyprowadzeń: 4
• Długość ołowiu: 500mm
• Waga: 5.0kg

Połączenie

Specyfikacja sterownika

• Maksymalny prąd wyjściowy: 2,4–7,2A(2,0–6,0 RMS)
• Napięcie wejściowe: 20–80V AC / 30–100V DC
• Napięcie wejścia logicznego: 5–24V DC
• Prąd wejścia logicznego: 7–20mA
• Częstotliwość wejścia impulsów: 0–200kHz
• Szerokość impulsu: 2,5µs
• Rezystancja izolacji: 500MΩ
• Wykrywanie przerwy w uzwojeniu silnika
• Galwanicznie izolowane wejścia z zakresem 5–24V
• Obsługa tylko pojedynczego impulsu(single pulse)
• Automatyczna redukcja prądu spoczynkowego
• Przeznaczone dla silników 2-fazowych i 4-fazowych
• Obsługa trybów PUL/DIR oraz CW/CCW
• Zabezpieczenie przed przepięciem i przeciążeniem prądowym
• Miękki start bez "skoku" podczas włączania zasilania
• Funkcja anty-rezonansowa zapewnia optymalny moment obrotowy i eliminuje niestabilność w średnim zakresie
• Częstotliwość wejścia impulsów do 200 kHz, zgodność z TTL i galwanicznie izolowane wejście
• 8 do wyboru wartości prądu szczytowego: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów, zapewnia optymalne reakcje z różnymi silnikami
• Funkcja Multi-Stepping pozwala, by wejście o niskiej rozdzielczości kroku dawało wyjście o wyższej mikrointerpolacji, oferując tym samym płynniejszy ruch silnika
• 16 do wyboru rozdzielczości mikrointerpolacji: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
