Zestaw 5 szt. Silnika krokowego 4-fazowego 28BYJ-48 i płytki sterującej ULN2003

0 opinii - Napisz opinię

18.36zł

5 + 17.96zł

10 + 17.56zł

50 + 17.16zł

100 + 16.81zł

w magazynie: 10000
Model: 5-ULN2003
Waga brutto: 0.44kg
Certyfikowany: ISO

Sprzedane: 2

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten 5-przewodowy, 4-fazowy silnik krokowy unipolarny posiada cewki ze środkowym odczepem i wspólnym zasilaniem. Idealnie współpracuje z układem tranzystorów Darlingtona ULN2003. Zestaw zapewnia interfejs plug-and-play do łatwego podłączenia do standardowych płytek rozwojowych.

Specyfikacja

Napięcie znamionowe: 5V
Liczba faz: 4
Kąt kroku: 5.625°
Rezystancja fazowa: 50.00±7%Ω(25°C)
Moment trakcyjny: 34.3mN.m(120Hz)
Moment samopozycjonujący: 34.3mN.m
Moment tarcia: 600-1200gf.cm
Moment włączający: 300gf.cm
Współczynnik zmiany prędkości: 1/64
Częstotliwość: 100Hz
Częstotliwość biegu jałowego w trakcji: >600Hz
Częstotliwość biegu jałowego poza trakcją: >1000Hz
Rezystancja izolacji: >10MΩ(500V)
Wytrzymałość dielektryczna: 600VAC/1mA/1s
Wzrost temperatury: <40K(122Hz)
Klasa izolacji: A
Hałas: <35dB

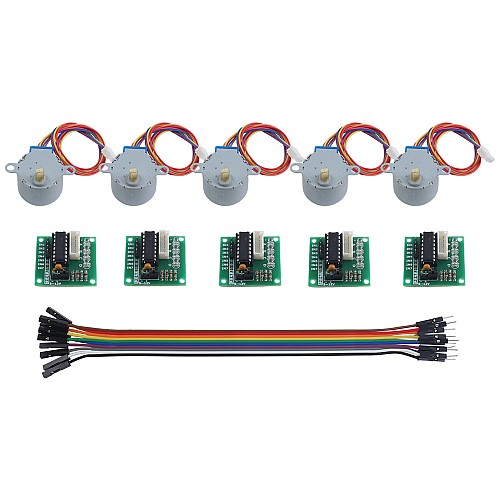

Zawartość zestawu

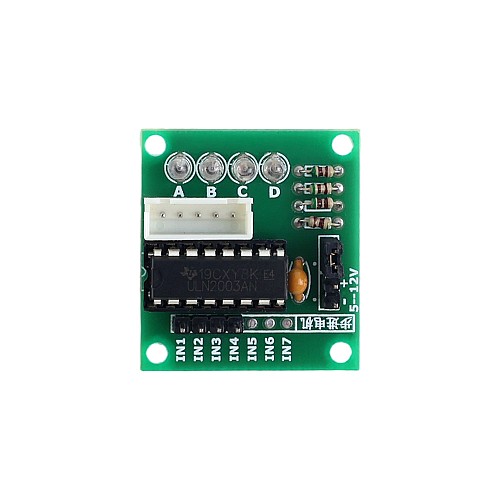

5 x Moduł sterujący ULN2003

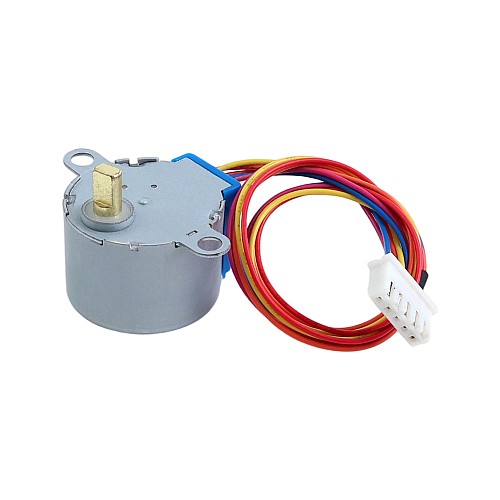

5 x Silniki krokowe 28BYJ-48

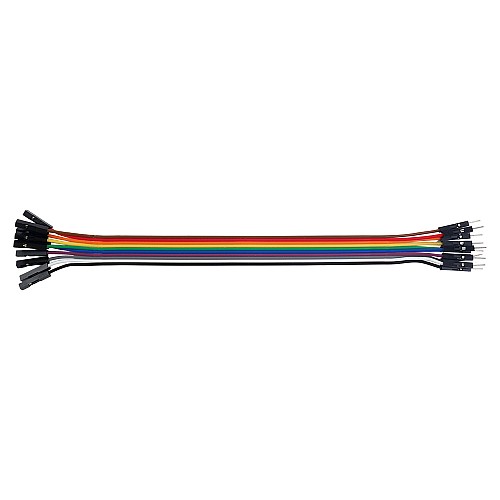

1 x Kabel ULN2003-L 200mm

Oto schemat połączeń ULN2003 z ARDUINO UNO i przykładowy kod do celów referencyjnych.

Specyfikacja elektryczna
Częstotliwość biegu jałowego poza trakcją(Hz)	>1000
Częstotliwość biegu jałowego w trakcji(Hz)	>600
Częstotliwość(Hz)	100
Hałas	<35dB
Kąt kroku(deg.)	5.625
Klasa izolacji	A
Liczba faz	4
Moment samopozycjonujący(mN.m)	34.3
Moment tarcia(gf.cm)	600-1200
Moment trakcyjny(mN.m)	34.3
Moment włączający(gf.cm)	300
Napięcie wejściowe odniesienia(V)	5
Rezystancja fazy(ohms)	50.00
Rezystancja izolacji	>10MΩ(500V)
Wytrzymałość dielektryczna	600VAC/1mA/1s
Wzrost temperatury	<40K(122Hz)
Specyfikacja fizyczna
Metoda inwentaryzacji	Dedykowany inwentarz
Średnica wału(mm)	5
Współczynnik zmiany prędkości	1/64
Zasilanie	NIE
