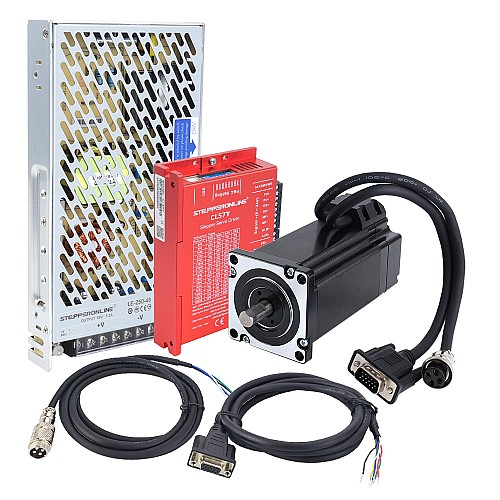

YS Series 1 Oś 4,00Nm(566,45oz.in) Nema 24 Closed Loop Silnika Krokowego Kit z Zasilaczem

• 1 x 24HS40-5004D-E1000: Silnik krokowy zamkniętej pętli Nema 24 4,00Nm(566,45oz.in) Enkoder 1000PPR(4000CPR)
• 1 x CL57Y: Sterownik silnika krokowego zamkniętej pętli serii Y 0-7,0A 24-50VDC dla silników krokowych Nema 17, 23, 24
• 1 x LE-250-48: Zasilacz impulsowy 250W 48V 5,2A
• 1 x CE2-M2-20: Przedłużacz kabla silnika AWG20 i enkodera 1,7m(67")

Specyfikacja silnika

• Numer części: 24HS40-5004D-E1000
• Liczba faz: 2
• Moment trzymający: 4,00Nm(566,45oz.in)
• Prąd znamionowy/faza: 5,0A
• Rezystancja fazowa: 0,6ohms
• Indukcyjność: 2,6mH ± 20%(1KHz)
• Rozmiar ramy: 60 x 60mm
• Długość korpusu: 125mm
• Średnica wału: Φ10mm
• Długość wału: 21mm
• Długość wału typu D: 15mm
• Długość kabla: 300mm
• Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

• Typ obwodu wyjściowego: Typ różnicowy
• Typ enkodera: Optyczny inkrementalny
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Minimalne napięcie zasilania: 4,5V
• Maksymalne napięcie zasilania: 5V
• Prąd wyjściowy: 25mA
• Wysokie napięcie wyjściowe: 4,5V
• Niskie napięcie wyjściowe: 4,2-4,3V
• Maksymalna częstotliwość wyjściowa: 60kHz

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 0~7A(0~5RMS)
• Napięcie wejściowe: +24~50VDC(Typowe 36VDC)
• Prąd sygnału logicznego: 7~16mA(Typowe 10mA)
• Częstotliwość wejścia impulsowego: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

• Numer części: LE-250-48
• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47-63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 48V
• Prąd wyjściowy: 5,2A
• Moc wyjściowa znamionowa: 250W
• Prąd upływu: <0,5mA/230VAC
• Wymiary: 215*115*30mm(L*W*H)
• Wewnętrzny filtr EMI
• Wysoka wydajność, niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator DC
• Ochrona przed przeciążeniem prądowym, napięciowym, zwarciem i przegrzaniem

Połączenie silnika i enkodera
