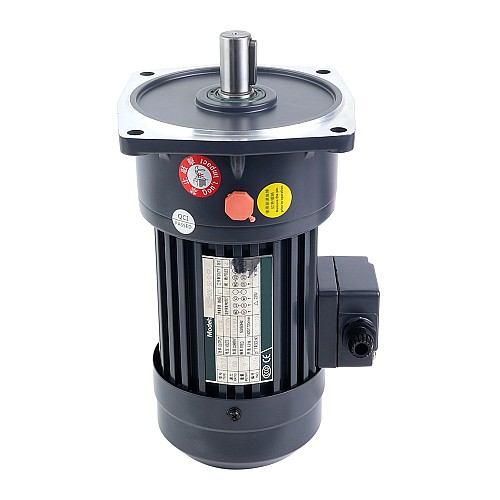

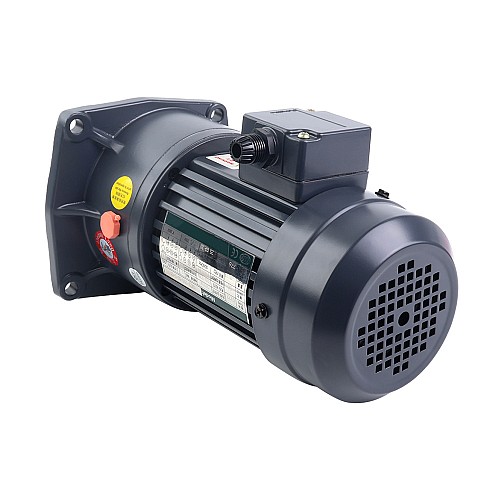

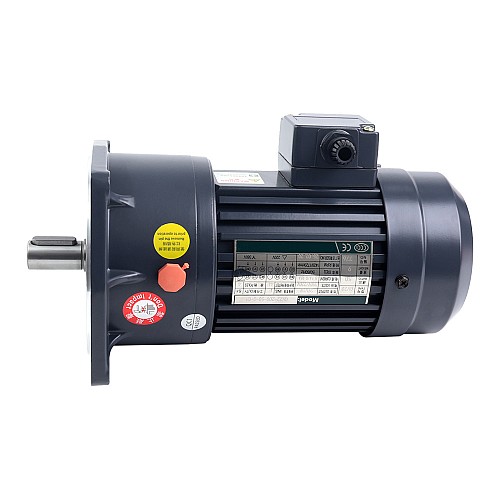

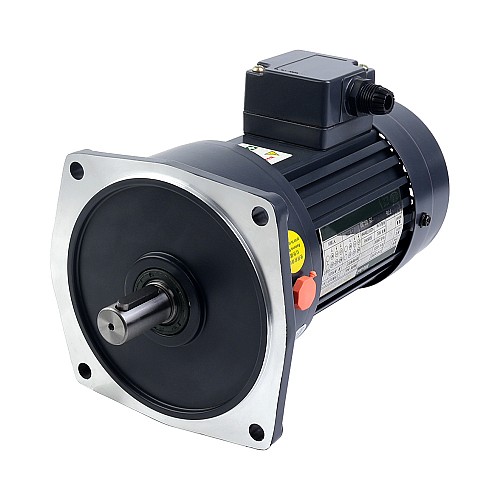

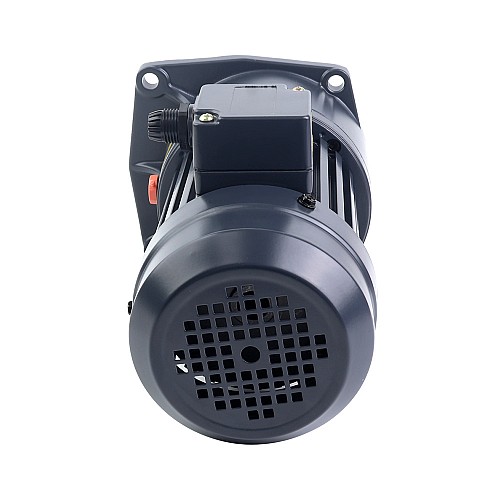

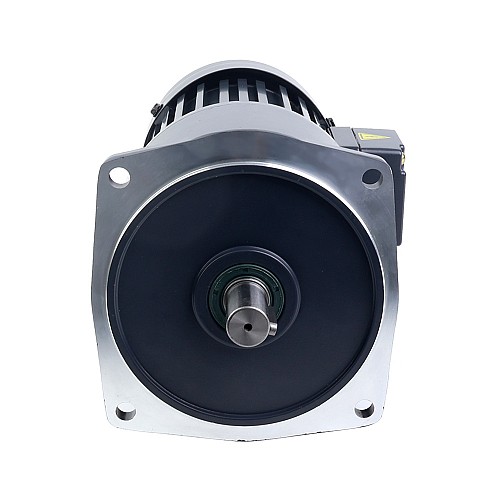

Silnik przekładniowy pionowy średniej wielkości serii GV Moc 0,1-3,7KW Przełożenie 3-1800 z hamulcem

0 opinii - Napisz opinię

0.00zł

w magazynie: Zapytaj o cenę
Model: GV-XX-XXX-XX-X-B-XX-XX

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Średnica wału wyjściowego

Moc silnika(W)

Przełożenie przekładni

Napięcie robocze

Kierunek skrzynki przyłączeniowej

Kierunek wlotu

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co to jest "Zapytaj o cenę"?

Przy setkach wariantów produktów przygotowujemy indywidualne wyceny, aby zapewnić Państwu idealne rozwiązanie w najlepszej cenie.
Kliknij przycisk "Pytanie" poniżej, aby otrzymać wycenę już dziś!

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Seria GV poziomy silnik z przekładnią średniej wielkości z hamulcem, oferujący szeroki zakres przełożeń od 3 do 1800, moc wyjściową od 100 do 3700W oraz średnice wałów wyjściowych od 18 do 50 mm. Ten silnik zapewnia płynne przekazywanie napędu, dużą nośność i doskonałą wydajność z trwałością do 7 000 godzin, co czyni go idealnym do zastosowań w produkcji przemysłowej, maszynach budowlanych oraz zastosowaniach morskich wymagających instalacji pionowej.

1. Moment wyjściowy silnika dla przełożeń między 3-200

Przełożenie	Wyjściowe RPM		Moment wyjściowy
	Wyjściowe RPM		0.1KW 1/8HP		0.2KW 1/4HP		0.4KW 1/2HP		0.75KW 1HP		1.5KW 2HP		2.2KW 3HP		3.7KW 5HP
	Hz
	50	60	50	60	50	60	50	60	50	60	50	60	50	60	50	60
3	500	600	0.19	0.16	0.37	0.31	0.70	0.60	1.30	1.10	2.60	2.20	3.80	3.20	6.00	5.50
5	300	360	0.31	0.26	0.62	0.52	1.20	1.00	2.20	1.90	4.50	3.80	6.72	5.60	11.00	10.00
10	150	180	0.62	0.52	1.24	1.04	2.40	2.00	4.50	3.80	9.10	7.60	13.70	11.20	22.00	20.00
15	100	120	0.91	0.76	1.80	1.50	3.60	3.00	6.80	5.70	13.50	11.30	20.10	16.80	32.60	29.80
20	75	90	1.20	1.00	2.40	2.00	4.80	4.00	9.00	7.50	18.10	15.10	26.80	22.40	43.60	36.00
25	60	72	1.40	1.20	3.00	2.50	6.00	5.00	11.20	9.40	22.60	18.90	33.60	28.00	53.90	49.53
30	50	60	1.80	1.50	3.60	3.00	7.20	6.00	13.50	11.30	27.10	22.60	40.30	33.60	64.70	58.80
40	37	45	2.20	1.90	4.60	3.90	9.30	7.80	17.50	14.60	34.90	29.10	52.00	43.40	86.30	78.40
45	33	40	2.70	2.20	5.40	4.40	10.90	9.10	20.60	17.00	41.10	34.00	59.80	49.60	98.50	81.70
50	30	36	2.80	2.40	5.70	4.80	11.60	9.70	21.90	18.30	43.60	36.40	65.10	54.30	107.00	97.00
60	25	30	3.40	2.90	6.90	5.80	13.90	11.60	26.20	21.90	52.40	43.70	78.10	65.10	127.00	115.00
70	21	25	4.30	3.60	8.00	6.80	16.20	13.50	31.50	26.30	62.40	52.00	92.50	77.10
80	19	23	4.80	4.00	9.20	7.70	18.40	15.40	35.50	29.60	70.80	59.00	105.00	87.50
90	17	20	5.20	4.40	10.30	8.60	20.70	17.30	39.30	32.80	77.10	64.30	113.00	94.30
100	15	18	5.80	4.90	11.50	9.60	23.00	19.20	43.20	36.00	83.70	69.80	126.00	105.00
120	12	15	6.90	5.80	13.80	11.50	27.70	23.10	51.80	43.20	101.00	83.70
140	11	13	8.00	6.70	16.00	13.40	32.00	26.70	59.70	19.80	116.00	96.80
160	9	11	9.10	7.60	18.30	15.30	36.30	30.30	68.00	56.70	132.00	110.00
180	8	10	10.3	8.60	20.70	17.30	40.80	34.00	76.80	64.00	148.00	123.00
200	7	9	11.60	9.70	22.90	19.10	43.20	36.00	82.80	69.00

2.Reguła nazewnictwa silników redukcyjnych o średniej prędkości GV

3. Uniwersalny rozmiar

Silniki z przekładnią średniej wielkości STEPPERONLINE oferują wszechstronną możliwość dostosowania. Można wybrać najbardziej odpowiedni silnik do swojego zastosowania na podstawie następujących parametrów.

Średnica wału wyjściowego:
Opcjonalnie: 18mm, 22mm, 28mm, 32mm, 40mm, 50mm
Moc silnika:
Opcjonalnie: 100W, 200W, 400W, 750W, 1500W, 2200W, 3700W
Przełożenie:
Opcjonalnie: 3, 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 250-1800
Napięcie robocze:
S: 220V/380V 3PH

B: 220V 1PH
Kierunek skrzynki przyłączeniowej:
G1: Lewo (standardowy)

G2: Prawo

G3: W górę

G4: W dół
Kierunek wlotu:
Opcjonalnie: LD, LT, RD, RT, TL, TR, DL, DR, LF, LB, RF, RB, TF, TB, DF, DB

Uwaga:

T: W górę

B: Wstecz

D: W dół

L: W lewo

F: W przód

R: W prawo
Kierunek uchwytu powietrza

Specyfikacja elektryczna
Moc(W)	100, 200, 400, 750, 1500, 2200, 3700
Napięcie robocze(V)	220V/380V 3PH, 220V 1PH
Specyfikacja fizyczna
Przełożenie(xx:1)	3, 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 250-1800
Średnica wału wyjściowego(mm)	18, 22, 28, 32, 40, 50
