Silnik przekładniowy BLDC 24V, 120W, 300RPM, 2,71Nm(384,38oz.in) Skrzynia biegów kątowa 10:1

0 opinii - Napisz opinię

494.98zł

5 + 473.69zł

10 + 454.17zł

50 + 436.17zł

100 + 419.58zł

w magazynie: 10000
Model: F55B120-24GU-30S/5GU10RC
Waga brutto: 5.27kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

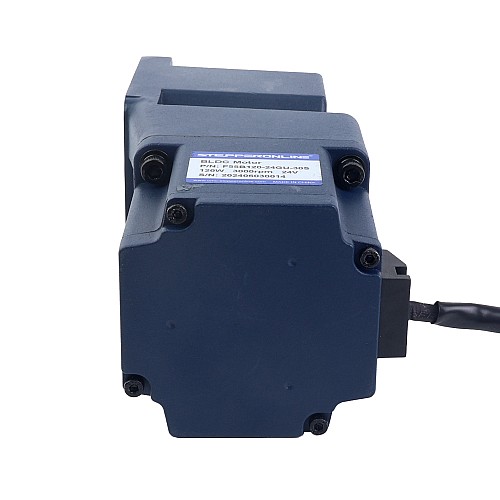

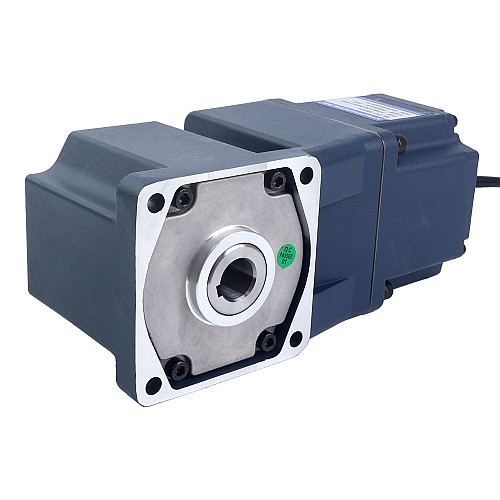

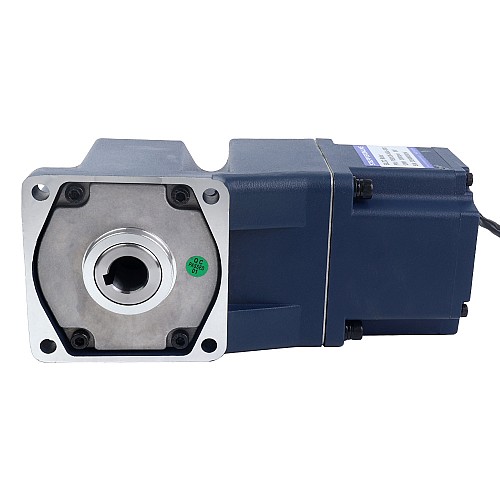

Jest to bezszczotkowy motoreduktor prądu stałego o napięciu 24V i 120W z kołnierzem o wymiarach 90x90mm. Wbudowana przekładnia kątowa 10:1 z wałem drążonym zapewnia prędkość i moment obrotowy do 300rpm and 2,71Nm(384,38oz.in). Zalety przekładni kątowej, takie jak wydajna przekładnia, duża nośność, możliwość zmiany kierunku przekładni i długa żywotność, sprawiają, że silnik ten jest szeroko stosowany w automatyce produkcji przemysłowej, sprzęcie do pakowania logistycznego, sprzęcie medycznym, sprzęcie mechanicznym, sprzęcie fotograficznym i innych dziedzinach.

Zalecany sterownik BLDC pasujący do tego silnika to BLD-510B.

Parametry elektryczne

P/N: F55B120-24GU-30S/5GU10RC
liczba faz silnika: 3
Bieguny silnika: 10
Prąd znamionowy: 6.50A
Napięcie znamionowe: 24V
Prędkość znamionowa: 300rpm
Nominalny moment obrotowy: 2,71Nm(384,38oz.in)
Moc znamionowa: 120W
Klasa izolacji: E 120°C[248°F]
Rezystancja izolacji: 50MΩ Min @500V
Żywotność: Ponad 5000 godzin

Specyfikacje fizyczne

Rozmiar ramki: 90x90mm
Całkowita długość: 210mm
Typ skrzyni biegów: Skrzynia biegów kątowa
Przełożenie: 10:1
Typ wału: Pusty
Średnica otworu: Φ15mm
Czujnik: czujnik Halla
Łożysko: kulka poprzeczna

połączenie przewodów

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Żółty(Gruby)	Niebieski(Gruby)	Zielony	Żółty	Zielony(Gruby)	Czarny	Niebieski	Czerwony

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	120
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	6.50
Prędkość znamionowa(rpm)	300
Znamionowy moment obrotowy(Nm)	2.71
Specyfikacja fizyczna
Długość ciała(mm)	210
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	90 x 90
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
