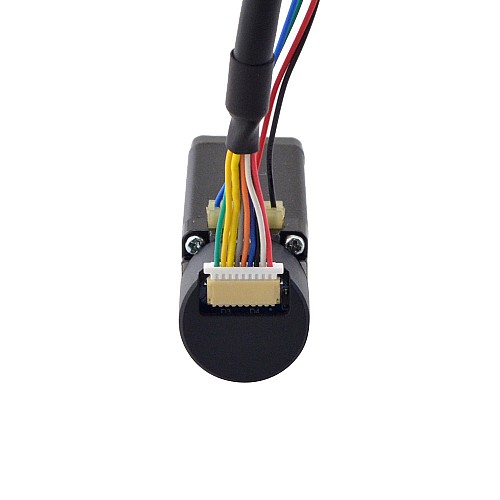

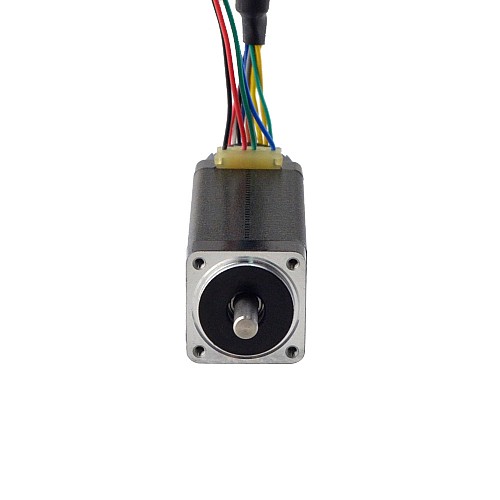

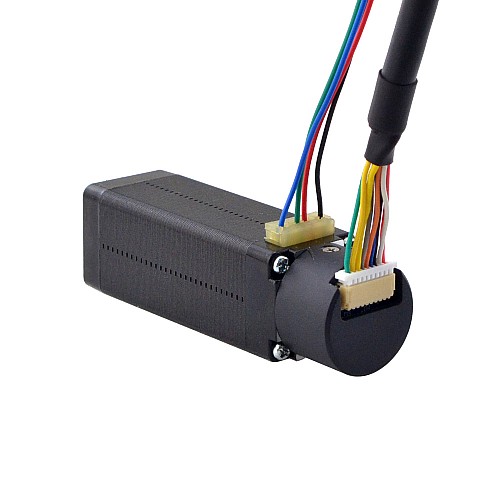

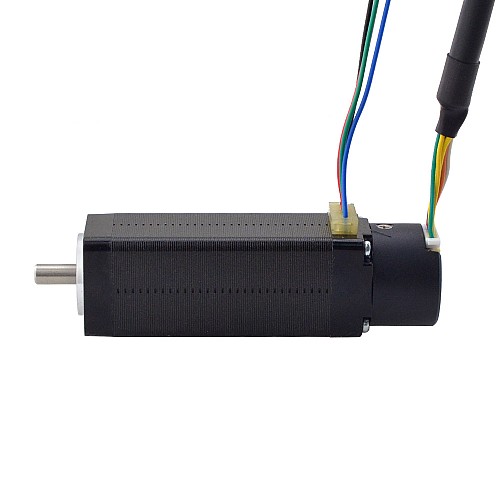

Silnik krokowy Nema 8 z zamkniętą pętlą 0,054Nm(7,65oz.in) Enkoder 1000PPR(4000CPR)

2 opinii - Napisz opinię

268.78zł

5 + 256.72zł

10 + 245.67zł

50 + 235.56zł

100 + 226.20zł

w magazynie: 200
Model: 8HS22-0804D-E1000
Waga brutto: 0.18kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 8HS22-0804D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,054Nm(7,65 uncji)
Prąd znamionowy/faza: 0,8A
Rezystancja fazowa: 8,5ohms ± 10%
Indukcyjność: 4,4mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 20x20mm
Długość ciała: 68mm
Średnica wału: Φ4mm
Długość wału: 10mm
Długość ołowiu: 300mm
Waga: 123g

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 4,5V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 100mA MAX
Wysokie napięcie wyjściowe: ≥Vcc-0,4V
Niskie napięcie wyjściowe: ≤0,4V
Maksymalna częstotliwość wyjściowa: 1,85 Hz

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	1	2	3	4	5	6	7	8	9
Koder	EA+	VCC	GND	NC	NC	EB+	EB-	EA-	NC

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.4
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	5.4
Moment trzymania(oz.in)	7.65
Prąd znamionowy(A)	0.8
Rezystancja fazy(ohms)	8.5
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	68
Długość wału(mm)	10
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica wału(mm)	4
