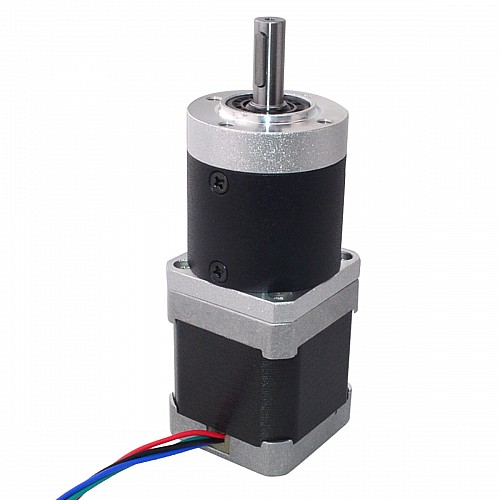

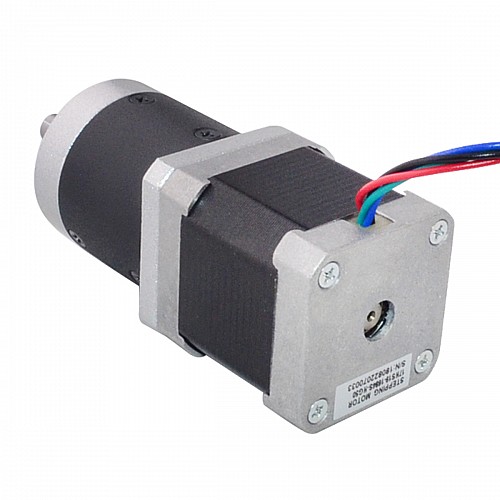

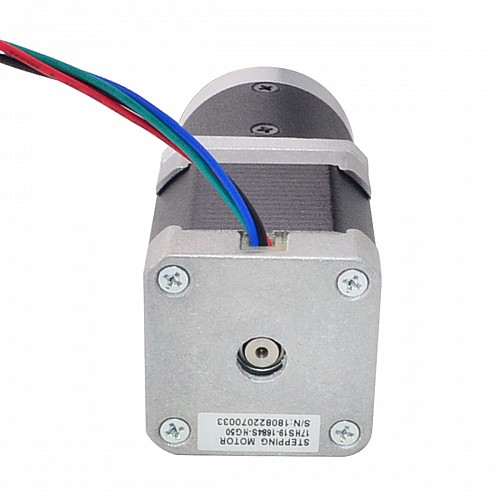

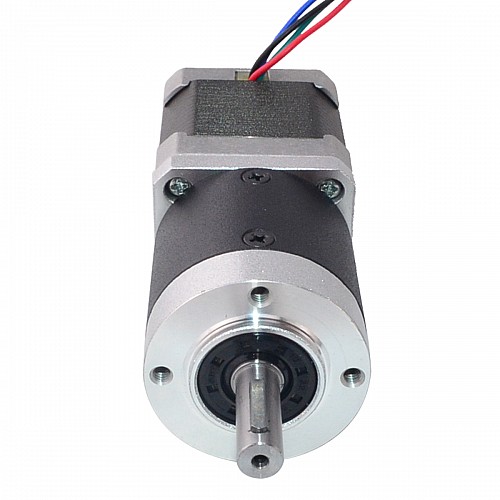

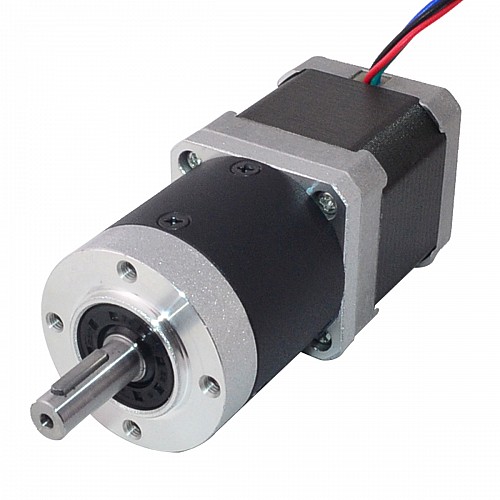

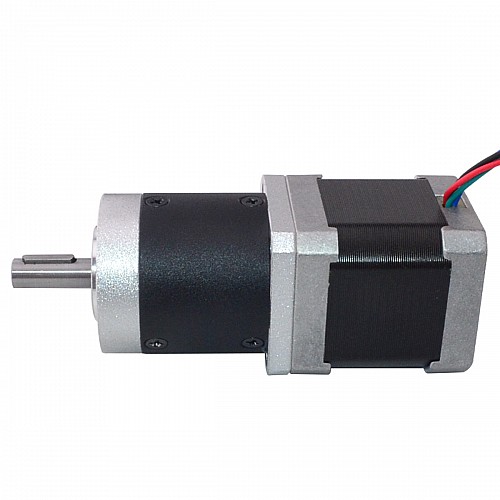

Silnik krokowy Nema 17 L = 48 mm Przełożenie 50:1 Przekładnia planetarna o wysokiej precyzji

Przerwane

Silnik krokowy Nema 17 L = 48 mm Przełożenie 50:1 Przekładnia planetarna o wysokiej precyzji

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS19-1684S-HG50
Waga brutto: 0.71kg
Certyfikowany: ISO, CE, UKCA, RoHS

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy Nema 17 z korpusem 48 mm i prądem znamionowym 1,68 A, zintegrowany z przekładnią planetarną 48,3 mm o przełożeniu 50:1. Jest to dobre rozwiązanie do zastosowań, które wymagają specjalnej przestrzeni, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 17HS19-1684S-HG50
Typ silnika: dwubiegunowy krokowy
Kąt kroku: 1,8 stopnia
Moment obrotowy bez skrzyni biegów: 44 Ncm (62,32 uncji)
Prąd znamionowy/faza: 1,68A
Napięcie: 2,80 V
Rezystancja fazowa: 1,65 oma
Indukcyjność: 2,8 mH ± 20% (1 KHz)

Dane techniczne skrzyni biegów

Typ skrzyni biegów: planetarny
Przełożenie: 50: 1
Wydajność:75%
Luz na biegu jałowym:<=1.6 deg
Maksymalny dopuszczalny moment obrotowy: 10N.m(1416.4oz.in)
Moment dopuszczalny moment obrotowy: 15N.m(2124oz.in)
Maksymalne obciążenie promieniowe: 100N
Temperatura otoczenia:-10-50 ℃
Klasa izolacji: B
Hałas: <= 50dB
Życie: 6000 godzin

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość silnika: 48mm
Długość skrzyni biegów: 48,3 mm
Średnica wału: Φ8mm
Długość wału: 23,5 mm
Długość wpustu: 14mm
Liczba wyprowadzeń: 4
Długość przewodu: 320mm
Waga: 350g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 17HS19-1684S-PG51.

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Indukcyjność(mH)	2.8
Moment trzymania bez skrzyni biegów(Nm)	0.44
Prąd (A)	1.68
Rezystancja fazy(ohms)	1.65
Specyfikacja sprzęgła
Długość korpusu silnika(mm)	96.3
Specyfikacja fizyczna
Długość ołowiu(mm)	320
Długość wału(mm)	23.5
Ilość kabli	4
Klasa IP	40
Materiał przekładni	Stal stopowa
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	50
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Precyzyjny Planetarny
Typ wału wyjściowego	Wpust
Waga(g)	350
Zarys	<=1.6 deg
