Silnik krokowy Nema 17 bipolarny L = 34mm z przełożeniem 5:1 przekładnia planetarna z kablem

Przerwane

Silnik krokowy Nema 17 bipolarny L = 34mm z przełożeniem 5:1 przekładnia planetarna z kablem

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17HS13-0404S-PG5-C4
Waga brutto: 0.45kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 0

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

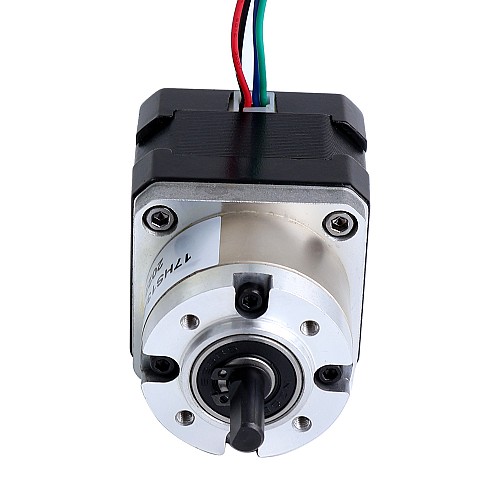

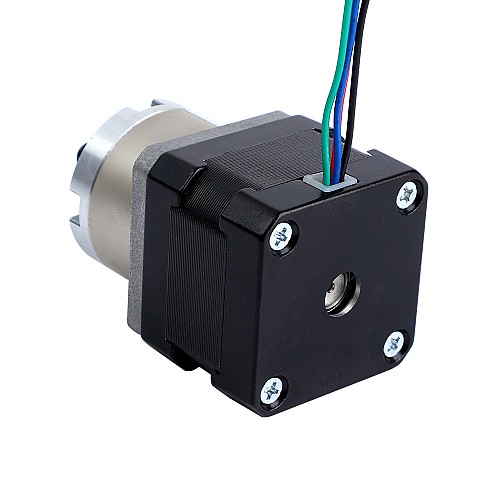

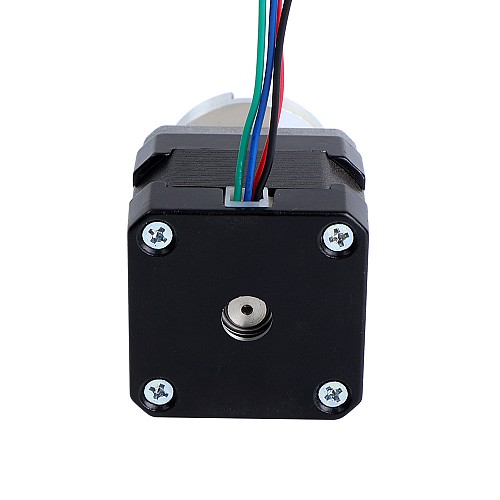

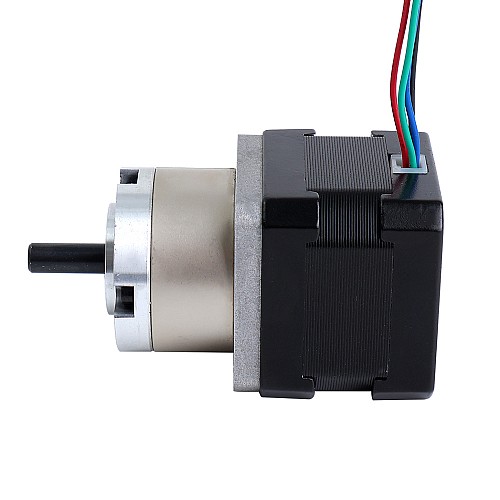

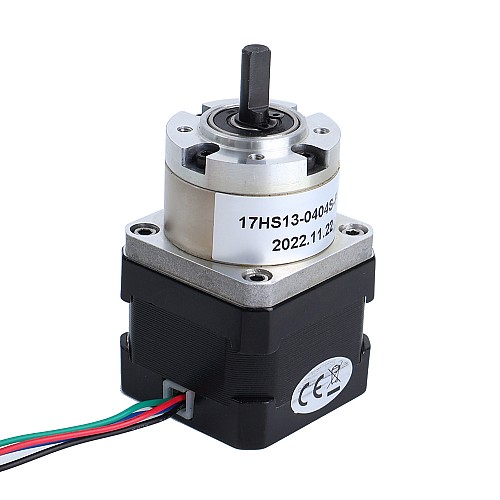

Ten silnik krokowy Nema 17 o długości korpusu 33 mm i prądzie znamionowym 0,4 A ma zintegrowaną przekładnię planetarną o przełożeniu 5,18:1 i złącze. To dobre rozwiązanie do zastosowań, które dysponują ograniczoną przestrzenią, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 17HS13-0404S-PG5-C4
Typ silnika: dwubiegunowy silnik krokowy
Kąt kroku: 0,35 stopnia
Moment trzymania bez skrzyni biegów: 25Ncm(31,2oz.in)
Prąd znamionowy/faza: 0,4 A
Rezystancja fazowa: 27 omów
Indukcyjność: 28,5 mH ± 20% (1 kHz)

Specyfikacje skrzyni biegów

Typ skrzyni biegów: planetarna
Przełożenie: 5,18:1
Wydajność: 90%
Luz przy braku obciążenia: <=1 stopień
Maks. dopuszczalny moment obrotowy: 2 Nm (283oz.in)
Dopuszczalny moment obrotowy: 4 Nm(566oz.in)
Maksymalne obciążenie osiowe wału: 50 N
Maksymalne obciążenie promieniowe wału: 100 N

Specyfikacje fizyczne

Rozmiar ramy: 42 x 42 mm
Długość silnika: 34 mm
Długość skrzyni biegów: 27,3 mm
Średnica wału: Φ6mm
Długość wału: 18 mm
Długość cięcia w kształcie litery D: 12 mm
Liczba odprowadzeń: 4
Długość przewodu: 300 mm

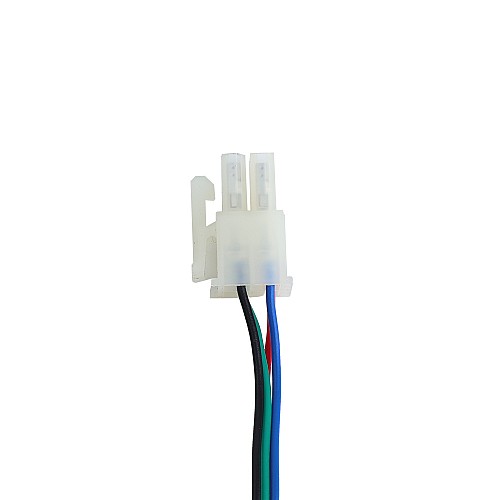

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 17HS13-0404S-PG5.

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Indukcyjność(mH)	28.5
Moment trzymania bez skrzyni biegów(Nm)	0.25
Prąd (A)	0.4
Rezystancja fazy(ohms)	27
Specyfikacja fizyczna
Długość ciała(mm)	61.3
Długość ołowiu(mm)	300
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5.18
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	6
Typ skrzyni biegów	Gospodarka planetarna
Typ wału wyjściowego	D
Zarys	<=1deg
