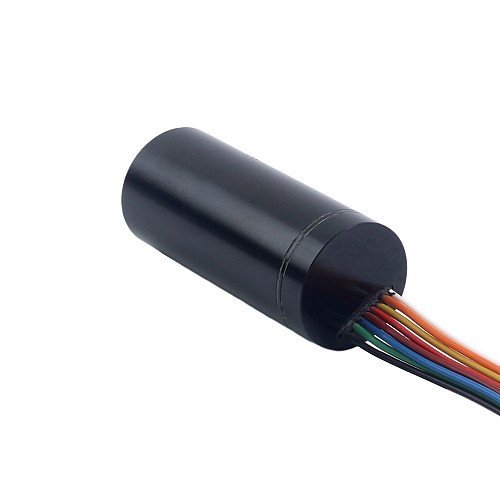

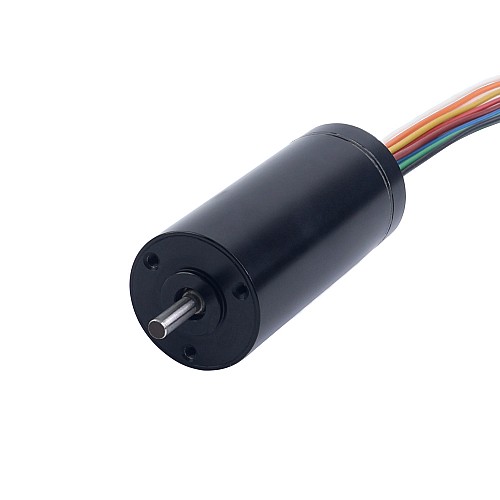

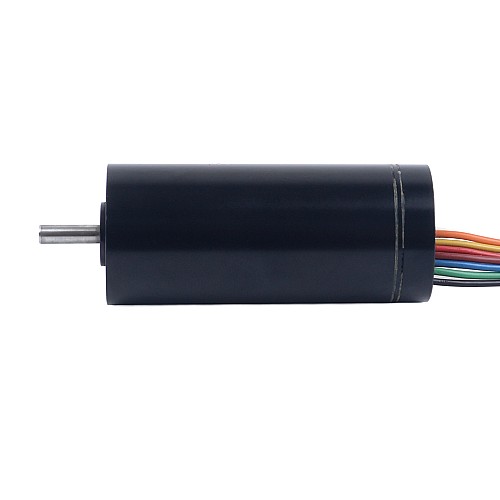

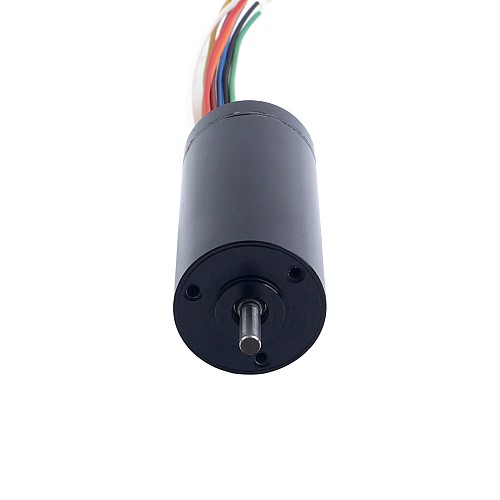

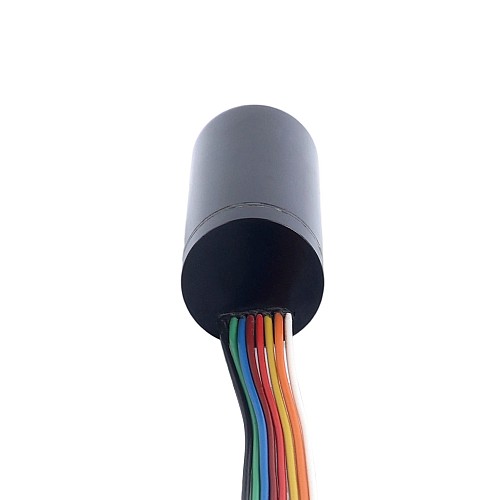

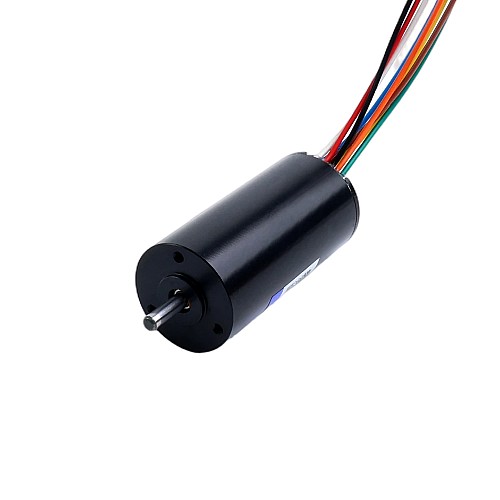

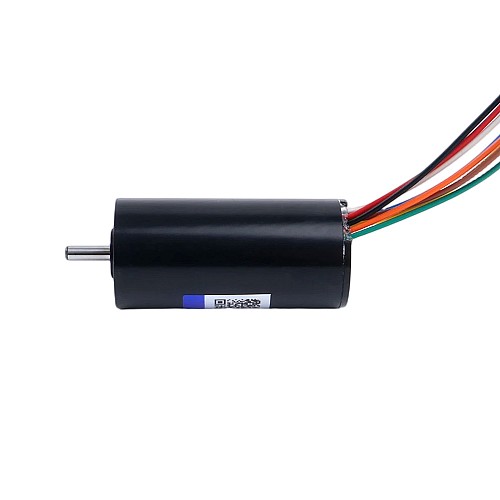

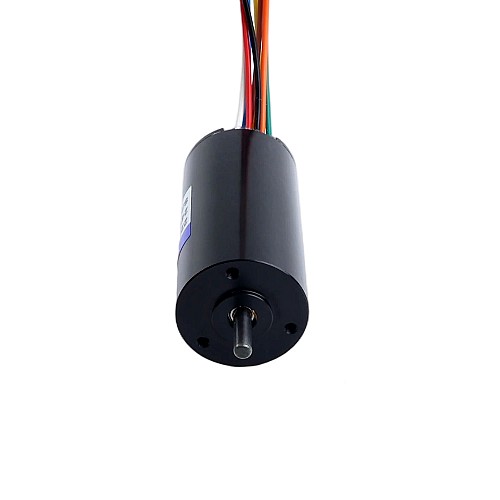

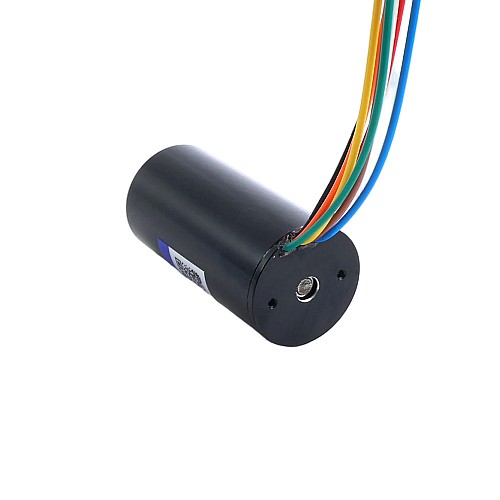

Silnik bezszczotkowy bezrdzeniowy okrągły 24V 32000RPM 23,5mNm 78,74W 4,22A Ф22x45mm

Ten bezszczotkowy silnik bezrdzeniowy 24 V zapewnia moc wyjściową 78,74 W. Osiąga prędkość znamionową 32000 obr./min przy poborze prądu 4,22 A i zapewnia moment obrotowy 23,5 mNm. Nadaje się do kompaktowych, responsywnych zastosowań wymagających niskiej bezwładności.

Silnik bezrdzeniowy zapewnia wyjątkową wydajność dzięki eliminacji strat żelaza, co znacznie zmniejsza zużycie energii w automatyce ciągłej. Jego wyjątkowo niska bezwładność umożliwia reakcję na poziomie milisekund, co pozwala na precyzyjne pozycjonowanie. Ultrakompaktowa konstrukcja i cicha, niskowibracyjna praca zapewniają łatwą integrację oraz niezawodną i bezobsługową pracę. Idealny do robotyki, automatyki laboratoryjnej i precyzyjnych urządzeń medycznych.

Specyfikacja elektryczna

• Numer części producenta: 22CL45-24-P2-32000
• Liczba par biegunów: 1
• Napięcie znamionowe: 24 V
• Rezystancja zacisków: 1,1 oma
• Indukcyjność zacisków: 0,1 mH
• Prędkość bez obciążenia: 40000 obr./min
• Prąd bez obciążenia: 0,6 A
• Prędkość znamionowa: 32000 obr./min
• Prąd znamionowy: 4,22 A
• Moment znamionowy: 23,5 mNm
• Moc znamionowa: 78,74 W
• Największa moc wyjściowa: 123,81 W
• Sprawność: 69,58%
• Stały moment obrotowy: 5,57 mNm/A
• Moment obrotowy utyku: 118,23 mNm
• Stała siła elektromotoryczna: 0,58 mV/obr.
• Stała prędkość: 1713,8 obr./min/V
• Moment obrotowy tarcia: 3,34 mNm
• Stała wartość prądu: 0,18 A/mNm
• Amplituda wibracji: <=0,1mm
• Maks. dopuszczalna temperatura skrzydeł: 180°C
• Zakres temperatury roboczej: -20–80°C
• Hałas: <=35dB
• Żywotność: 8000 godzin

Specyfikacja fizyczna

• Rozmiar ramy: Φ22mm
• Długość silnika: 45,5mm
• Średnica wału: Φ3mm
• Długość wału: 10,2mm
• Długość kabla: 150mm

Połączenie
