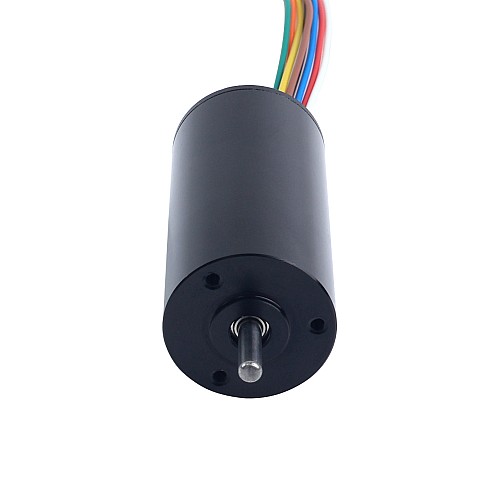

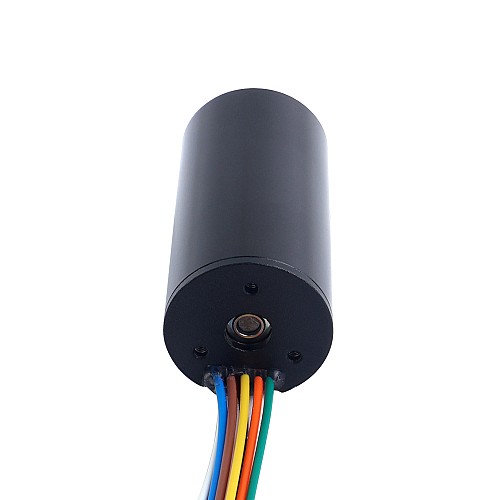

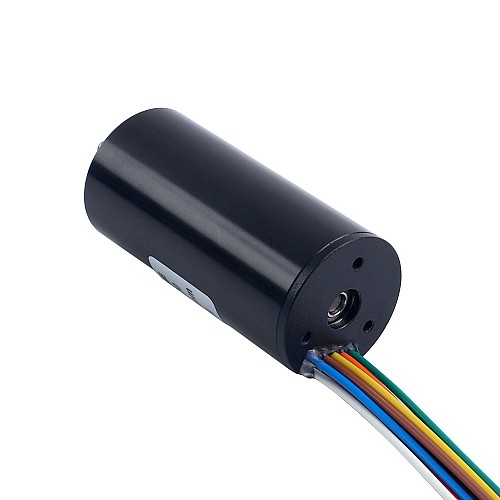

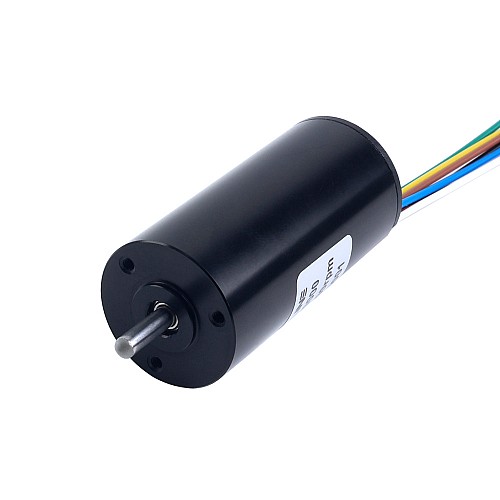

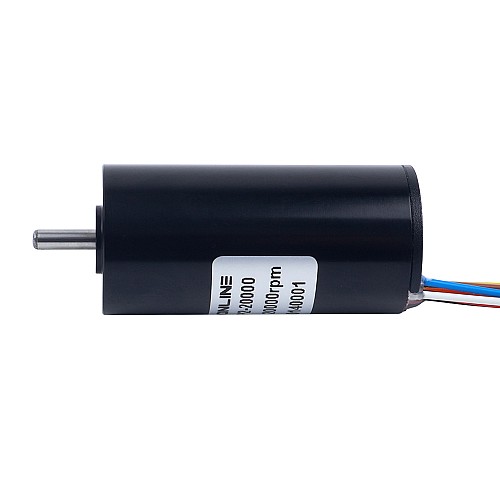

Silnik bezszczotkowy bezrdzeniowy okrągły 24V 20000RPM 15mNm 31,41W 1,55A Ф22x45mm

Ten bezszczotkowy silnik bezrdzeniowy o napięciu 24 V zapewnia moc wyjściową 31,41 W. Osiąga prędkość znamionową 20000 obr./min przy poborze prądu 1,55 A i zapewnia moment obrotowy 15 mNm. Nadaje się do kompaktowych, responsywnych zastosowań wymagających niskiej bezwładności.

Silnik bezrdzeniowy zapewnia wyjątkową wydajność dzięki eliminacji strat żelaza, co znacznie zmniejsza zużycie energii w automatyce ciągłej. Jego wyjątkowo niska bezwładność umożliwia reakcję na poziomie milisekund, co pozwala na precyzyjne pozycjonowanie. Ultrakompaktowa konstrukcja i cicha, niskowibracyjna praca zapewniają łatwą integrację oraz niezawodną i bezobsługową pracę. Idealny do robotyki, automatyki laboratoryjnej i precyzyjnych urządzeń medycznych.

Specyfikacja elektryczna

• Numer części producenta: 22CL45-24-P2-20000
• Liczba par biegunów: 1
• Napięcie znamionowe: 24 V
• Rezystancja zacisków: 1,9 oma
• Indukcyjność zacisków: 0,16 mH
• Prędkość bez obciążenia: 23000 obr./min
• Prąd bez obciążenia: 0,35 A
• Prędkość znamionowa: 20000 obr./min
• Prąd znamionowy: 1,55 A
• Moment znamionowy: 15 mNm
• Moc znamionowa: 31,41 W
• Największa moc wyjściowa: 71,65 W
• Sprawność: 69,48%
• Stała momentu obrotowego: 9,69 mNm/A
• Moment utyku: 118,99 mNm
• Stała siły elektromotorycznej przeciwskurczowej: 1,01 mV/obr./min
• Stała prędkości: 985,64 obr./min/V
• Moment tarcia: 3,39 mNm
• Stała prądu: 0,1 A/mNm
• Amplituda wibracji: <=0,1mm
• Maks. dopuszczalna temperatura skrzydeł: 180°C
• Zakres temperatury roboczej: -20–80°C
• Hałas: <=35dB
• Żywotność: 8000 godzin

Dane techniczne

• Rozmiar ramy: Φ22 mm
• Długość silnika: 45,5 mm
• Średnica wału: Φ3 mm
• Długość wału: 10,2 mm
• Długość kabla: 150 mm

Połączenie
