Seria TS 12,0Nm(1699,34oz.in) 1-osiowyzestaw CNC z zamkniętą pętlą Nema 34 Silnik i sterownik

Seria TS 12,0Nm(1699,34oz.in) 1-osiowyzestaw CNC z zamkniętą pętlą Nema 34 Silnik i sterownik

0 opinii - Napisz opinię

413.68zł

5 + 400.42zł

10 + 388.00zł

50 + 376.34zł

100 + 365.34zł

w magazynie: 10000
Model: 1-CL86T-S120-V41
Waga brutto: 7.10kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Wielka Brytania

Australia

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Przedmioty w zestawie

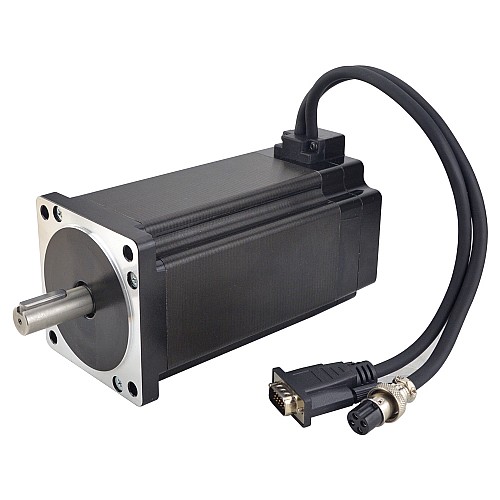

1 x 34HS59-6004D-E1000: Silnik krokowy z zamkniętą pętlą 12,0Nm
1 x CL86T-V41: sterownik krokowy z zamkniętą pętlą V4.1 0 ~ 8,0A 18~80VAC/24~110VDC dla silnika krokowego Nema 34
1 x CE2-M2-18: 1,7m przedłużacza silnika i enkodera
1 x CABLE-PC-1: kabel do debugowania RS232

Specyfikacja silnika

Numer części: 34HS59-6004D-E1000
Liczba faz: 2
Moment trzymania: 12,0Nm(1699.34oz.in)
Prąd znamionowy/faza: 6.0A
Rezystancja fazowa: 0,53oma ± 10%
Indukcyjność: 4,8mH ± 20%(1KHz)
Rozmiar ramy: 86x86mm
Długość ciała: 175mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustu: 25mm
Długość ołowiu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Numer części: CL86T
Szczytowy prąd wyjściowy: 0 ~ 8,0A
Napięcie wejściowe: +18~80VAC/24~110VDC
Napięcie sygnału sterującego: 5 V(dodaj rezystor 2 KΩ, aby zastosować 24 V)
Prąd sygnału logicznego: 7 ~ 16mA(typowe 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

CL86T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Liczba osi	1
Moment trzymania(Ncm)	1200
Moment trzymania(oz.in)	1699.34
Napięcie wejściowe odniesienia(V)	18 - 80AC / 24 - 110DC
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria TS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	NIE

Plik	Rozmiar
34HS59-6004D-E1000_Full_Datasheet.pdf	144.91KB	Download
CL86T-V41.STEP	6.95MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
