Seria DSY 1000W RS485 DC Servo Motor 24-70V DC 3,20Nm z hamulcem 3000rpm 17-bitowy enkoder przyrostowy IP65

0 opinii - Napisz opinię

1,179.97zł

5 + 1,139.61zł

10 + 1,101.95zł

50 + 1,066.69zł

100 + 1,033.60zł

w magazynie: 10000
Model: DSY-RS1000L2B2-M17S
Waga brutto: 6.05kg
Certyfikowany: ISO, CE

Sprzedane: 22

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

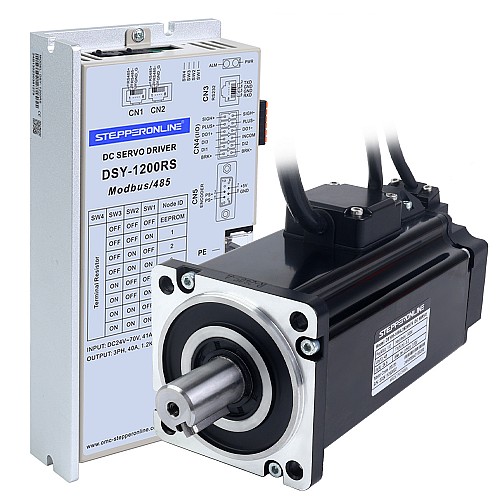

To najnowszy system serwo DC serii DSY, składający się z serwosilnika 48VDC 1000W z hamulcem 24V 8,5W i serwonapędem 24-70VDC 1200W. Serwosilnik ma znamionowy moment obrotowy 3,20Nm, szczytowy moment obrotowy 9,60Nm i znamionową prędkość 3000rpm.
Standardowo jest wyposażony w 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny i przyjmuje konstrukcję o dużej gęstości mocy, co pozwala mu dostarczać dużą moc w kompaktowych rozmiarach, osiągając 3-krotnie większe natychmiastowe przeciążenie. Nowa konstrukcja obwodu magnetycznego redukuje tętnienie momentu obrotowego, minimalizując wibracje podczas pracy i zapewniając płynniejszy moment obrotowy.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne (AMR, AGV), roboty serwisowe, roboty specjalne, logistyka, magazynowanie i sortowanie, sprzęt medyczny, instrumenty i przemysł tekstylny, gdzie ograniczenia napięcia i rozmiaru mają znaczenie.

Elementy w zestawie

1 x DSY-1200RS: 1200W Pulse/RS485 DC Servo Motor Driver

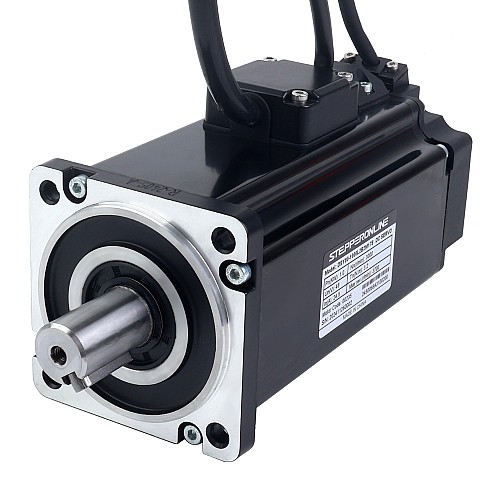

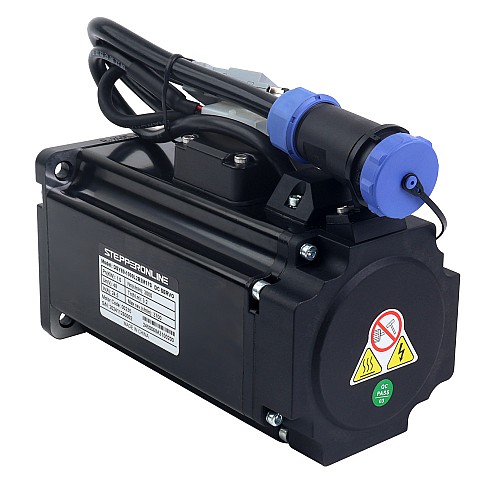

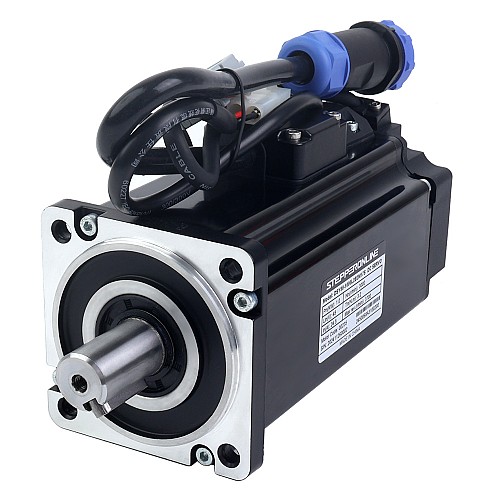

1 x DSY80-1000L2B2M17S: 1000W 48V DC Servo Motor 3000rpm 3,20Nm z hamulcem 17-bitowy enkoder IP65

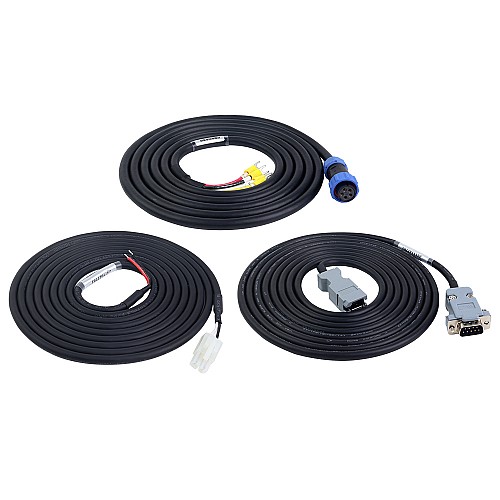

1 x P2-DS-03P30M: 3,0m kabel silnika
1 x P1-DS-03M-S: 3,0m kabel hamulca
1 x E2-DS-03AM: 3,0m kabel enkodera
1 x RS232-5: 1,0m kabel debugowania

Specyfikacja sterownika serwomechanizmu

Numer części: DSY-1200RS
Ciągły prąd wyjściowy: 40,0A
Maksymalny prąd wyjściowy: 120,0A
Wejście zasilania: 24-70VDC
Moc znamionowa 1200W
Wymiary: 200*100*35,8mm

Silnik serwo Specyfikacja

Numer części: DSY80-1000L2B2M17S
Moc znamionowa: 1000W
Napięcie znamionowe: 48V DC
Moment znamionowy: 3,20Nm
Moment szczytowy: 9,60Nm
Prąd znamionowy: 24,5A
Prędkość znamionowa: 3000rpm
Stała momentu obrotowego: 0,13Nm/A
Rezystancja międzyprzewodowa: 0,08ohms ± 10%
Indukcyjność międzyprzewodowa: 0,30mH ± 20%
Bezwładność: 2,12kg*m²*10^-4
Enkoder: 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny
Bieguny: 10
Stopień ochrony IP: IP65
Średnica wału: 19mm
Moment trzymania hamulca: 3,80Nm
Napięcie hamulca: 24V DC
Moc hamulca: 8,5W
Prąd hamulca: 0,42A
Długość kabla: 3m (długości opcjonalne to 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	1000
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	3700
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	9.60
Tryby sterowania	Impuls/RS485
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	TAk
Znamionowy moment obrotowy(Nm)	3.20
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	80 x 80
Średnica wału(mm)	19
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY80-1000L2B2M17S.STEP	2.52MB	Download
DSY80-1000L2B2M17S_Full_Datasheet.pdf	139.59KB	Download
DSY-1200RS.STEP	16.58MB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual_(V1.0).pdf	14.58MB	Download
