Jeśli kiedykolwiek korzystałeś z wiertarki akumulatorowej, ramienia robota, maszyny CNC, robota AGV lub systemu serwonapędu, prawdopodobnie używałeś już przekładnia planetarna.

Przekładnia planetarna pomaga silnikowi osiągnąć:

  • Niższą prędkość
  • Wyższy moment obrotowy
  • Lepszą kontrolę ruchu
  • Bardziej kompaktowe przeniesienie mocy

Dzięki tym zaletom przekładnie planetarne są szeroko stosowane w robotyce, automatyce, systemach CNC, urządzeniach medycznych, pojazdach elektrycznych oraz maszynach przemysłowych.


Czym jest przekładnia planetarna?


Przekładnia planetarna to kompaktowy układ przekładniowy zaprojektowany w celu zmniejszenia prędkości silnika przy jednoczesnym zwiększeniu momentu wyjściowego.

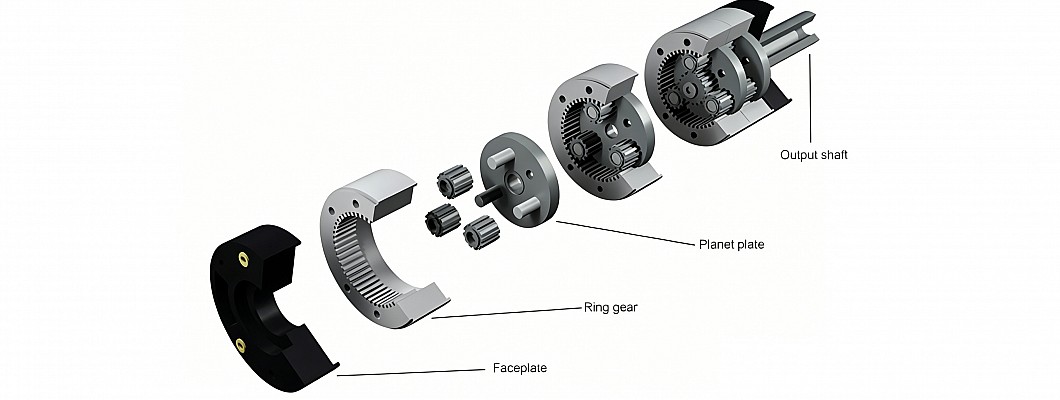

Składa się z czterech głównych elementów:

  • Koło słoneczne
  • Koła planetarne
  • Koło pierścieniowe
  • Jarzmo (nośnik planet)


Dlaczego nazywa się ją „planetarną”?


Struktura przekładni planetarnej przypomina Układ Słoneczny:

  • Koło słoneczne znajduje się w centrum
  • Koła planetarne obracają się wokół niego
  • Koło pierścieniowe otacza cały układ
  • Jarzmo utrzymuje koła planetarne razem


Jak działa przekładnia planetarna?


Wyobraź sobie trzy małe koła zębate umieszczone między centralnym kołem a zewnętrznym pierścieniem.

Gdy silnik obraca koło słoneczne:

  1. Koła planetarne obracają się wokół własnych osi
  2. Jednocześnie krążą wokół koła słonecznego
  3. Jarzmo zbiera ten ruch i przekazuje go na wał wyjściowy


Ten ruch orbitalny jest powodem, dla którego przekładnie planetarne nazywane są również przekładniami epicyklicznymi.

To podwójne działanie odpowiada za wysoką wydajność przekładni:

  • Wysoki moment obrotowy
  • Kompaktowe wymiary
  • Doskonale rozłożone obciążenie
  • Płynne przeniesienie mocy

Ponieważ jednocześnie pracuje wiele zębów, obciążenie rozkłada się na kilka punktów kontaktu zamiast jednego. Dzięki temu przekładnie planetarne mogą przenosić znacznie wyższy moment niż tradycyjne układy o podobnych rozmiarach.


Dlaczego przekładnia planetarna zwiększa moment obrotowy?


Przekładnia nie tworzy energii. Zamiast tego dokonuje wymiany:

  • prędkości
  • momentu obrotowego

Gdy prędkość wyjściowa maleje, moment obrotowy wzrasta proporcjonalnie.

Na przykład:

Prędkość silnika Przełożenie Prędkość wyjściowa Moment wyjściowy
3000 RPM 10:1 300 RPM Około 10× wyższy

Wzór na moment obrotowy:

Tout = Tsilnika × i × η

Gdzie:

  • Tout = moment wyjściowy
  • Tsilnika = moment silnika
  • i = przełożenie
  • η = sprawność przekładni

Dlatego przekładnie planetarne są szeroko stosowane w:

  • robotyce
  • maszynach CNC
  • napędach elektrycznych
  • systemach serwo
  • automatyce przemysłowej

Dlaczego przekładnie planetarne są tak popularne?


1. Wysoki moment w małej obudowie

Wiele kół planetarnych jednocześnie przenosi obciążenie.

Pozwala to uzyskać znacznie większy moment niż w klasycznych przekładniach o podobnych wymiarach.

2. Lepszy rozkład obciążenia

W przeciwieństwie do tradycyjnych przekładni zębatych, układ planetarny rozkłada siły na wiele punktów styku.

Zalety:

  • mniejsze zużycie
  • dłuższa żywotność
  • wyższa niezawodność

3. Kompaktowa konstrukcja współosiowa

Wał wejściowy i wyjściowy są współosiowe.

Idealne rozwiązanie dla:

  • robotyki
  • systemów serwo
  • robotów AGV
  • automatyki przemysłowej

4. Wysoka sprawność

Większość przekładni planetarnych osiąga:

  • 90–97% sprawności

w zależności od:

  • liczby stopni
  • smarowania
  • dokładności wykonania
  • luzu (backlash)

5. Niski poziom hałasu i wysoka sztywność

Przekładnie planetarne zapewniają płynną pracę, niskie drgania oraz wysoką sztywność skrętną, szczególnie w precyzyjnych systemach serwo.


Przekładnie planetarne jedno- i wielostopniowe


1. Jednostopniowa przekładnia planetarna


Cechy:

  • prosta konstrukcja
  • wyższa sprawność
  • niższe przełożenie

Typowe przełożenia:

  • 3:1 do 10:1

Stosowane tam, gdzie wymagane jest umiarkowane zwiększenie momentu i wysoka sprawność.

2. Wielostopniowa przekładnia planetarna

Łączy kilka zestawów przekładni planetarnych.


Zalety:

  • znacznie wyższe przełożenia
  • bardzo niska prędkość wyjściowa
  • większy moment obrotowy

Wady:

  • większy luz
  • niższa sprawność
  • wyższy koszt

Stosowane w aplikacjach wymagających bardzo wysokiego momentu lub precyzyjnej kontroli przy niskich prędkościach.


Co to jest luz (backlash) w przekładni planetarnej?


Luz to niewielki kątowy ruch między zębami kół przed ich zazębieniem.

Niższy luz zapewnia:

  • wyższą dokładność pozycjonowania
  • lepszą powtarzalność
  • płynniejszą pracę serwo

Typowe zakresy luzu:

Typ przekładni Typowy luz
Ekonomiczna przekładnia planetarna 15–30 arcmin
Precyzyjna przekładnia planetarna 3–10 arcmin

Zastosowania wymagające niskiego luzu:

  • maszyny CNC
  • robotyka
  • systemy serwo
  • automatyka przemysłowa

Luz jest jednym z najważniejszych parametrów przy wyborze przekładni do precyzyjnego sterowania ruchem.


Rodzaje przekładni planetarnych


1. Przekładnia do napędu koła


W systemach kołowych koło słoneczne napędza koła planetarne, powodując obrót koła pierścieniowego.

Zalety:

  • kompaktowa integracja z kołem
  • wysoki moment wyjściowy
  • oszczędność miejsca

Zastosowania:

  • roboty AGV
  • roboty mobilne
  • pojazdy elektryczne

2. Przekładnia z wyjściem wałowym


Wyjście realizowane jest poprzez obracający się wał.

Zastosowania:

  • przenośniki
  • automatyka przemysłowa
  • napędy pomp
  • obrabiarki

3. Przekładnia z wyjściem wrzecionowym


Ten typ wykorzystuje wyjście kołnierzowe dla zwiększenia sztywności montażu.

Stosowany w:

  • systemach CNC
  • precyzyjnych układach pozycjonowania
  • systemach serwo

Przekładnie planetarne vs ślimakowe vs harmoniczne


Typ Zalety Wady
Przekładnie planetarne kompaktowe, wydajne, wysoki moment wyższy koszt
Przekładnie ślimakowe tanie, samohamowne niższa sprawność
Przekładnie harmoniczne bardzo wysoka precyzja, bardzo niski luz wysoka cena, niższa odporność na udary

Smarowanie: smar vs olej


Smarowanie jest kluczowe dla przekładni planetarnych, ponieważ kontakt zębów generuje tarcie i ciepło.

Zalety smarowania:

  • zmniejszenie zużycia
  • redukcja hałasu i drgań
  • lepsze chłodzenie
  • wydłużenie żywotności

Typy smarowania:

  • smar
  • olej
  • syntetyczne żele smarne

W zastosowaniach o wysokiej prędkości lub pracy ciągłej może być wymagane chłodzenie i smarowanie olejowe.


Zastosowania przekładni planetarnych


Przekładnie planetarne są szeroko stosowane w wielu branżach dzięki kompaktowej budowie i wysokiej gęstości momentu.

Typowe zastosowania:

  • napędy robotów
  • systemy przenośników
  • maszyny CNC
  • drukarki 3D
  • maszyny pakujące
  • roboty AGV
  • systemy serwo
  • turbiny wiatrowe
  • urządzenia medyczne
  • systemy lotnicze i kosmiczne
  • systemy zabezpieczeń
  • automatyka przemysłowa
  • maszyny drukarskie
  • mieszalniki
  • napędy wyciągarek
  • systemy pompowe

Przekładnie planetarne mogą współpracować z:

  • silnikami krokowymi
  • serwomotorami
  • silnikami DC
  • silnikami BLDC


Jak wybrać przekładnię planetarną?


Przed wyborem przekładni planetarnej należy wziąć pod uwagę następujące czynniki:

  • wymagany moment obrotowy
  • przełożenie
  • typ silnika
  • wymagania dotyczące luzu
  • obciążenia promieniowe
  • prędkość wejściowa
  • wymiary montażowe
  • cykl pracy aplikacji

Na przykład:

  • maszyny CNC → niski luz
  • roboty AGV → wysoka gęstość momentu
  • przenośniki → trwałość
  • systemy krokowe → redukcja rezonansu

Najczęściej zadawane pytania


Jakie są zalety przekładni planetarnej?

Przekładnie planetarne zapewniają:

  • wysoką gęstość momentu
  • kompaktowe rozmiary
  • wysoką sprawność
  • niski luz
  • doskonały rozkład obciążeń

Dlaczego nazywa się ją przekładnią planetarną?

Ponieważ ruch kół przypomina planety krążące wokół słońca.

Czy przekładnie planetarne zwiększają moment obrotowy?

Tak. Poprzez zmniejszenie prędkości wyjściowej zwiększają proporcjonalnie moment obrotowy.

Jaka jest typowa sprawność przekładni planetarnej?

Większość przekładni planetarnych działa z efektywnością 90–97%.

Czy przekładnie planetarne są lepsze niż ślimakowe?

Pod względem sprawności, precyzji i kompaktowych rozmiarów – tak. Przekładnie ślimakowe są zazwyczaj tańsze i mogą mieć funkcję samohamowności.

Jakie silniki mogą współpracować z przekładniami planetarnymi?

  • silniki krokowe
  • serwomotory
  • silniki DC
  • silniki BLDC
