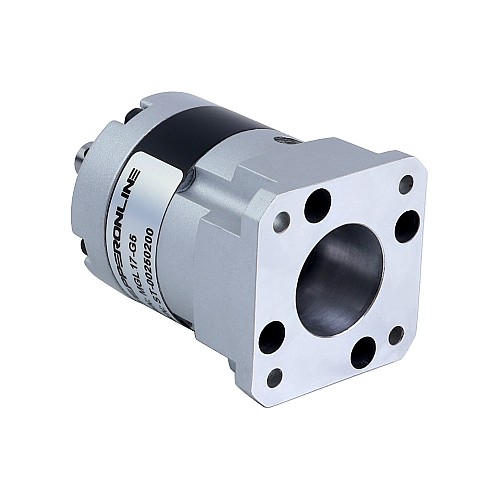

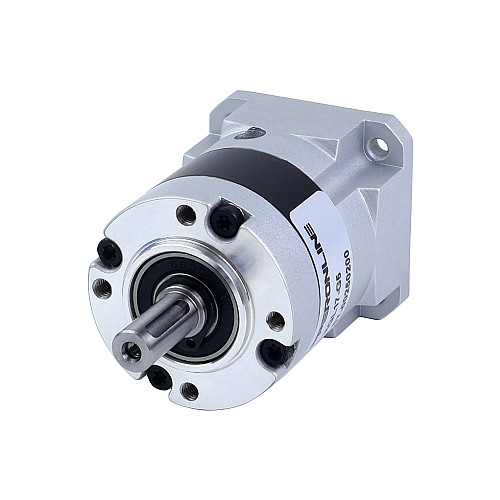

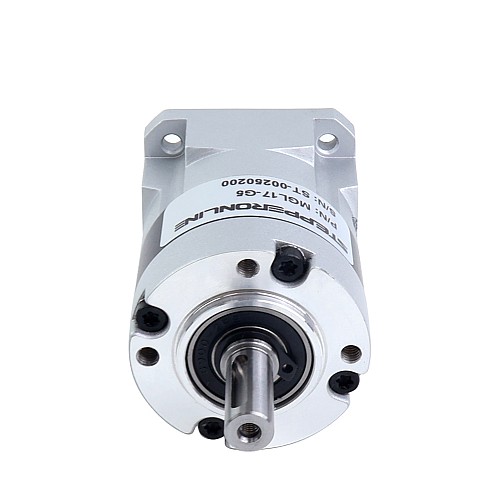

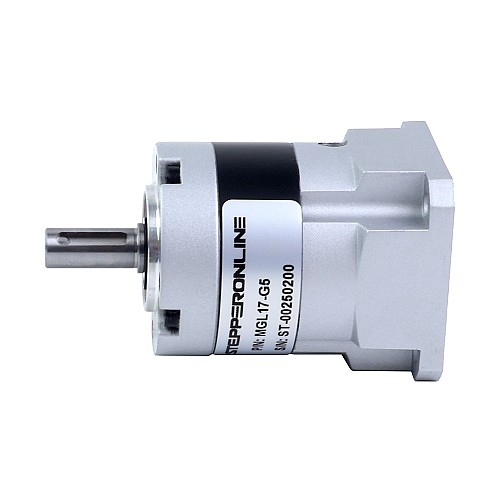

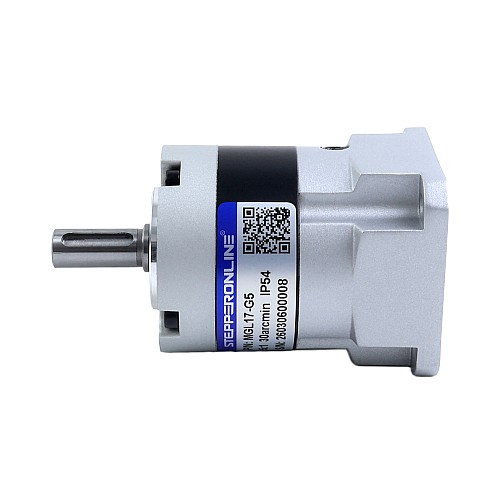

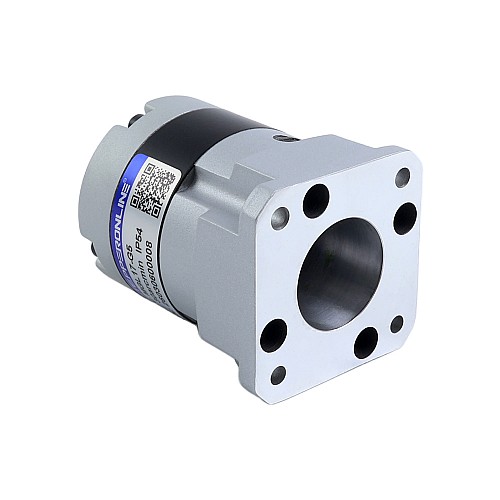

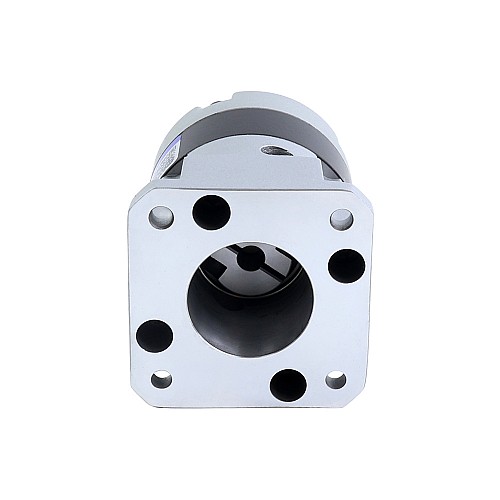

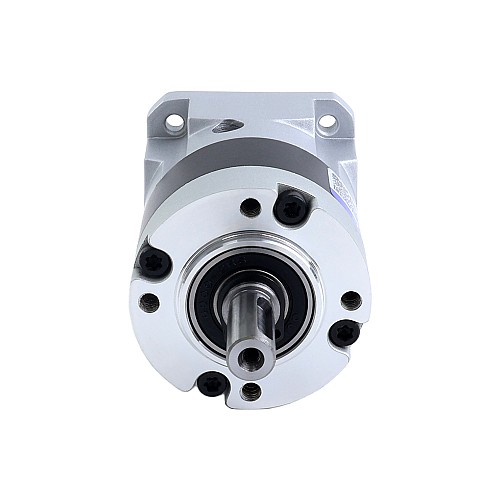

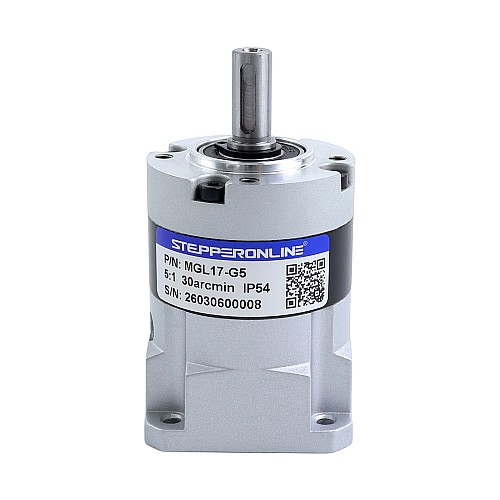

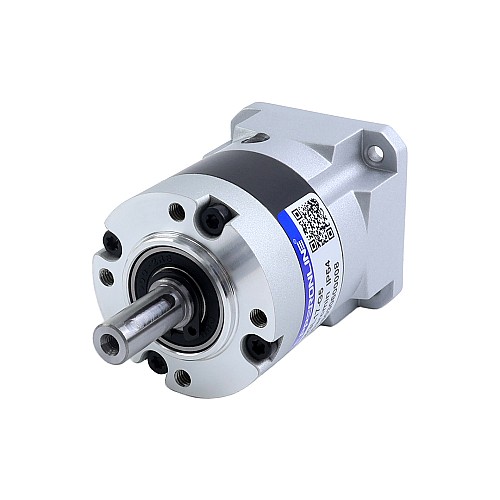

Przekładnia planetarna serii MGL przełożenie 5:1 luz 30arc-min dla wału 5mm standardowy silnik krokowy Nema 17

0 opinii - Napisz opinię

60.99zł

5 + 59.03zł

10 + 57.22zł

50 + 55.49zł

100 + 53.89zł

w magazynie: 10000
Model: MGL17-G5
Waga brutto: 0.33kg
Certyfikowany: ISO, CE, REACH

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Seria MGL wysokiej precyzji planetarnych skrzyń biegów oferuje przełożenie 5:1 oraz maksymalny luz 30arcmin. W przeciwieństwie do serii MG, seria MGL została specjalnie zaprojektowana do obsługi standardowych silników Nema 17 ze standardowymi wałami, co zapewnia większą elastyczność w łączeniu silnika i skrzyni biegów.

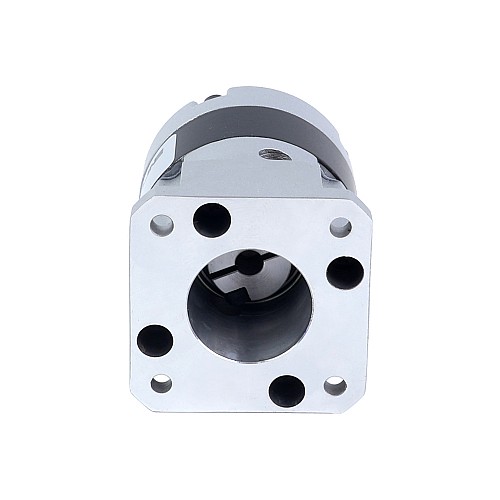

Ta planetarna skrzynia biegów jest wyposażona w wbudowane sprzęgło wału wejściowego, które zapewnia kompatybilność ze standardowymi wałami o średnicy 5mm stosowanymi w silnikach krokowych Nema 17, bezszczotkowych silnikach DC oraz szczotkowych silnikach DC.

Specyfikacje Skrzyni Biegów

Numer części: MGL17-G5
Typ skrzyni biegów: Przekładnia czołowa
Materiał kół zębatych: Metalurgia proszków
Przełożenie: 5:1
Sprawność: 90%
Bezwładność wirnika: 0,03kg·cm²
Luz bez obciążenia: <=30arcmin
Maksymalne dopuszczalne moment obrotowy: 9Nm(79.66lb-in)
Dopuszczalny moment obrotowy: 18Nm(159.31lb-in)
Maksymalne obciążenie osiowe wału: 100N
Maksymalne obciążenie promieniowe wału: 300N
Hałas: <=55dB
Klasa szczelności: IP54
Żywotność: 20000godzin

Specyfikacje Fizyczne

Rozmiar ramy: 42 x 42mm
Długość skrzyni biegów: 55mm
Znamionowa prędkość wejściowa: 1000rpm
Maksymalna prędkość wejściowa: 2000rpm
Typ wału wyjściowego: Wpust
Średnica wału wyjściowego: Φ8mm
Długość wału wyjściowego: 21,5mm
Średnica wału wejściowego: Φ5mm
Długość wału wejściowego: 21,5-25mm

Skrzynie biegów serii MGL są idealnie dopasowane do standardowych silników Nema 17 z długością wału 21,5-25mm.

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 17 Silnik krokowy
Długość skrzyni biegów(mm)	55
Długość wału wejściowego(mm)	21.5 - 25
Długość wału wyjściowego(mm)	21.5
Materiał przekładni	Metalurgia proszków
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	42 x 42
Seria produktu	MGL
Średnica wału wejściowego(mm)	5
Średnica wału wyjściowego(mm)	8
Typ skrzyni biegów	Przekładnia czołowa
Typ wału wyjściowego	Wpust
Zarys	<=30arcmin
