Okrągły silnik BLDC z przekładnią 24V 101W 11,42Nm(1617,20oz.in) Okrągła przekładnia planetarna 51:1

0 opinii - Napisz opinię

308.43zł

5 + 298.23zł

10 + 288.69zł

50 + 279.73zł

100 + 271.35zł

w magazynie: Przed Sprzedaż
Model: 57BYA74-24-01-PG51
Waga brutto: 1.70kg
Certyfikowany: ISO, CE

Sprzedane: 22

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

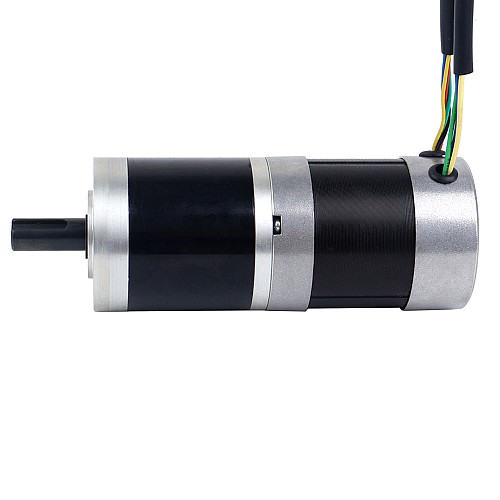

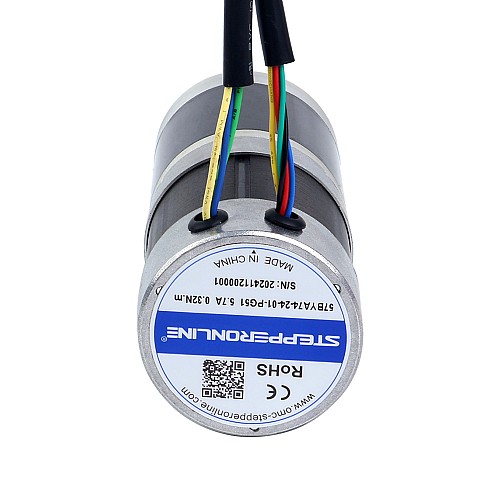

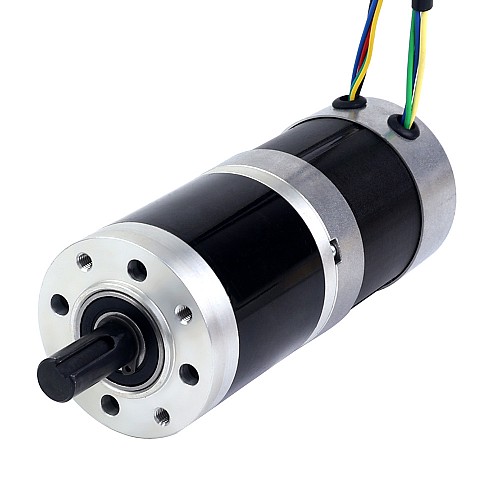

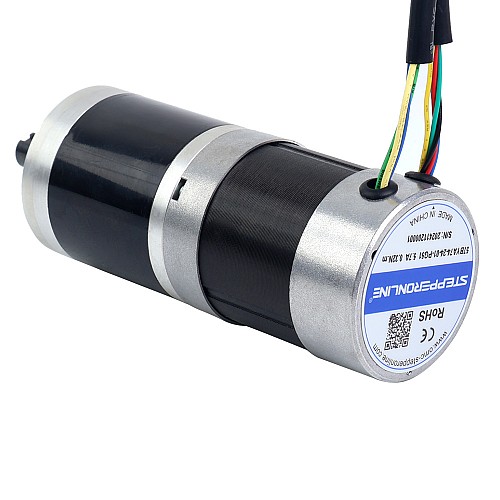

To jest silnik BLDC 24V i 101W z kołnierzem Φ57mm. Wbudowana okrągła przekładnia planetarna 51:1 zapewnia znamionowy moment obrotowy 11,42Nm(1617,20oz.in). Ogólny cylindryczny korpus jest bardziej odpowiedni do montażu w określonych sytuacjach.
Jest to idealne rozwiązanie do zastosowań związanych ze sterowaniem ruchem, które wymagają wysokiego momentu obrotowego, wysokiej precyzji, maksymalnej wydajności i zwartej konstrukcji, takich jak sprzęt medyczny, robotyka i inne zastosowania przemysłowe itp.

Specyfikacja elektryczna

Numer części producenta: 57BYA74-24-01-PG51
Faza: 3
Polacy: 4
Napięcie znamionowe: 24V
Nominalny moment obrotowy bez skrzyni biegów: 0,32Nm(45,32oz.in)
Nominalny moment obrotowy ze skrzynią biegów: 11,42Nm(1617,20oz.in)
Moc znamionowa: 101W
Prędkość znamionowa: 59rpm
Prędkość bez skrzyni biegów: 3000rpm
Prąd znamionowy: 5,70A
Rezystancja/faza: 0,43±10%Ohms
Indukcyjność/faza: 1,18±20%mH
POWROTNE pole elektromagnetyczne: 4,8±5%V/krpm
Czujnik: HALL
Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

Typ skrzyni biegów: Przekładnia planetarna
Przełożenie: 51:1
Rozmiar ramki: Φ57mm
Długość korpusu: 135,5mm
Średnica wału: Φ12mm
Długość trzonka: 30mm
Typ wału: wpust
Liczba potencjalnych klientów: 8
Długość przewodu: 500mm
Waga: 1,57kg

Połączenie

U	V	W	+5V	GND	A	B	C
Żółty	Zielony	Niebieski	Czerwony	Czarny	Żółty	Zielony	Niebieski

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	101
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	5.70
Prędkość znamionowa(rpm)	59
Znamionowy moment obrotowy(Nm)	0.32
Specyfikacja fizyczna
Długość ciała(mm)	135.5
Długość wału(mm)	30
Kształt skrzyni biegów	Okrągły
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	51.06
Rozmiar ramy(mm)	57 Okrągły
Średnica wału(mm)	12
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Zarys	<=3 deg
Ze skrzynią biegów	Tak
