Nema 17 Zewnętrzny stos 48mm 1,3A Przewód 0,794mm(0,031") Długość 250mm

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 17E19S1304LF3-250RS
Waga brutto: 0.62kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 19

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

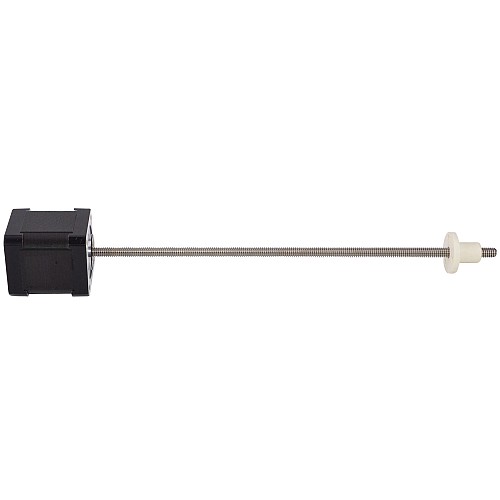

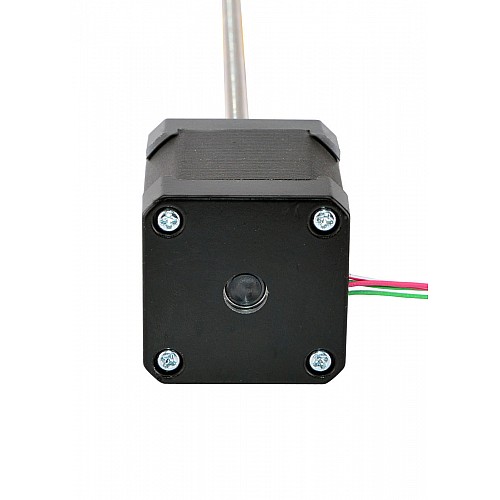

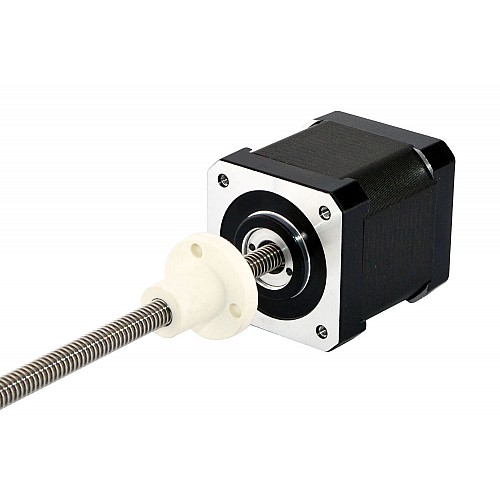

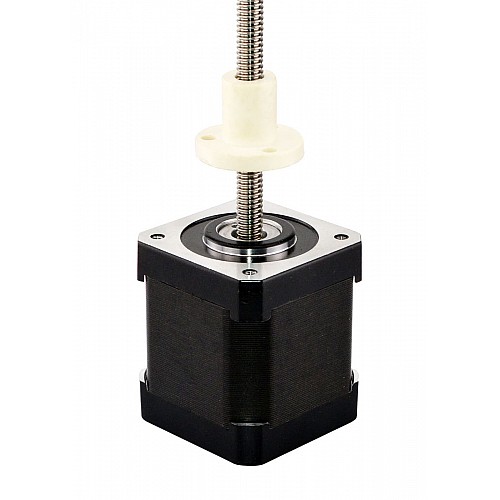

Część silnika to silnik krokowy o średnicy 48 mm 1,8 stopnia 1,3 A Nema 17 i jest on zintegrowany ze śrubą pociągową o średnicy 6,35mm(0,25 cala) o długości 250mm(9,8425 cala) i nakrętką POM, przesuw liniowy wynosi 0,794mm(0,03125") na obrót. Ten model jest prawie dokładnie taki sam jak Haydon Kerk serii 43000 w rozmiarze 17 z podwójnym stosem zewnętrznego siłownika liniowego z silnikiem krokowym.

Specyfikacja elektryczna

Numer części producenta: 17E19S1304LF3-250RS(17E19S1304LF-250RS)
Typ silnika: Zewnętrzny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 560N(300pps)
Prąd znamionowy/faza: 1,3A
Rezystancja fazy: 3.96ohms
Napięcie: 5V
Indukcyjność: 6,66mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 48mm

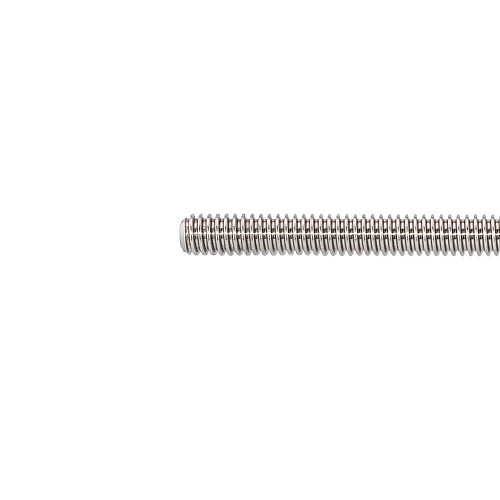

Długość śruby pociągowej: 250mm(9,8425")
Średnica śruby pociągowej: Φ6.35mm(0.25")
Ołów/Krok: 0,00396875mm(0.00015625")
Przesuw/obrót ołowiu: 0,794mm(0,03125")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 352g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Rodzaj produktu
Rodzaj produktu	Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6.66
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	560
Prąd znamionowy(A)	1.3
Rezystancja fazy(ohms)	3.96
Specyfikacja fizyczna
Długość ciała(mm)	48
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	250
Ilość kabli	4
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.00396875
Przesuw/rewolucja ołowiu(mm)	0.794
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica śruby pociągowej(mm)	6.35
Typ silnika liniowego	Zewnętrzny (Acme)
