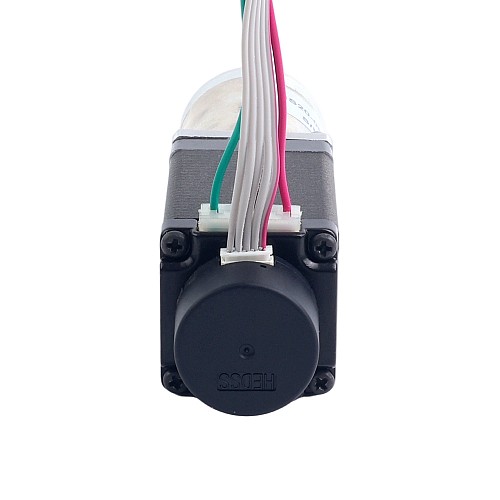

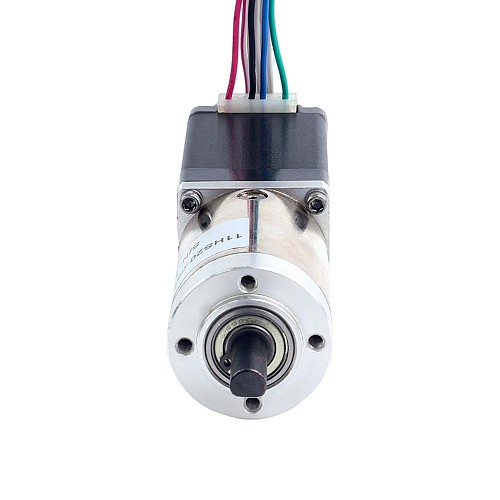

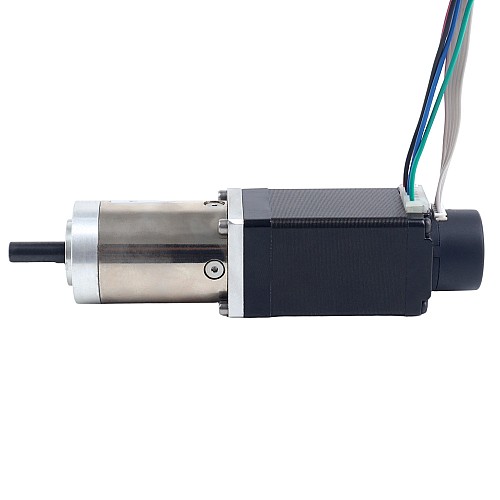

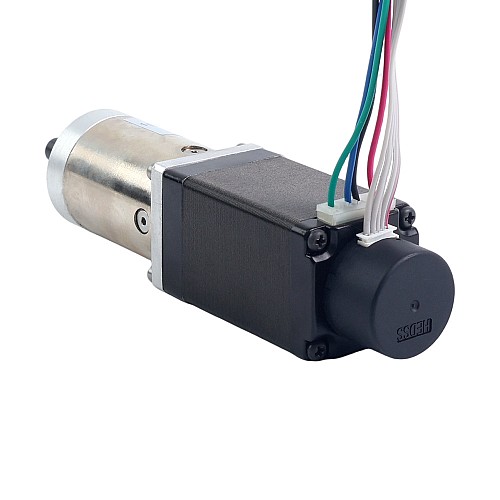

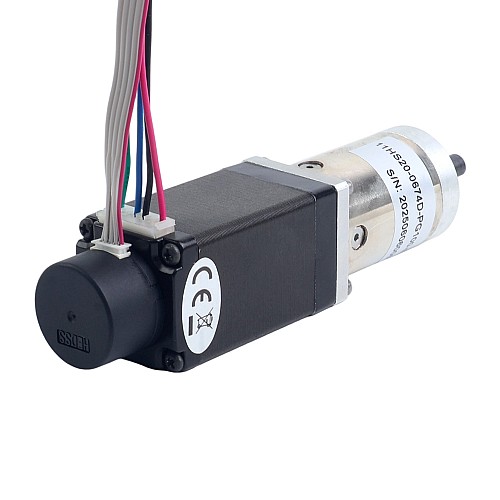

Nema 11 z zamkniętą pętlą z przekładnią krokową L=51mm Przełożenie przekładni 100:1 Enkoder 300PPR

0 opinii - Napisz opinię

290.02zł

5 + 276.36zł

10 + 263.94zł

50 + 252.59zł

100 + 242.17zł

w magazynie: 10000
Model: 11HS20-0674D-PG100-E22-300
Waga brutto: 0.49kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 0

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten silnik krokowy zamkniętej pętli NEMA 11 wyposażony jest w planetarną przekładnię 99.548:1 oraz optyczny enkoder przyrostowy 300 ppr, zapewniający wysoki moment obrotowy i precyzyjne pozycjonowanie nawet przy niskich prędkościach. System zamkniętej pętli gwarantuje dokładność i stabilność, a wysoki przełożenie zwiększa moment obrotowy dla wymagających zastosowań wymagających precyzyjnego sterowania ruchem.

Specyfikacja silnika

Numer części producenta: 11HS20-0674D-PG100-E22-300
Typ silnika: Dwubiegunowy silnik krokowy
Kąt kroku bez przekładni: 1,8°
Moment trzymania bez przekładni: 0,14Nm(19,83oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 12,00ohms
Indukcyjność: 6,50mH ±20% (1kHz)
Klasa izolacji: B 130°C [266°F]
Liczba przewodów: 4
Długość kabla: 500mm

Specyfikacja przekładni

Typ przekładni: Planetarna
Długość przekładni: 44,6mm
Przełożenie: 99,548:1
Sprawność: 73%
Średnica wału: Ø6mm
Długość wału: 18mm
Długość wału typu D: 12mm
Luz na biegu jałowym: ≤1°
Maks. dopuszczalny moment: 4Nm(566,45oz.in)
Chwilowy dopuszczalny moment: 6Nm(849,67oz.in)
Maks. obciążenie osiowe: 5N
Maks. obciążenie promieniowe: 25N

Specyfikacja enkodera

Typ enkodera: Optyczny przyrostowy
Napięcie zasilania: 5VDC
Prąd wyjściowy: ≤20mA
Rozdzielczość: 300PPR
Sygnał wyjściowy: 2kanały
Średnica wału: Φ4mm
Częstotliwość wyjściowa: ≤30 KHz
Niskie napięcie wyjściowe: ≤0,3VDC
Wysokie napięcie wyjściowe: ≥3.4VDC

Podłączenie

Pin	1	2	3	4
Silnik	A+	A-	B+	B-
Kolor	Czarny	Zielony	Czerwony	Niebieski

SZPILKA	1	2	3	4	5
Koder	0V	NC	Ch B	+5V	Ch A

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	6.5
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	14
Prąd znamionowy(A)	0.67
Rezystancja fazy(ohms)	12
Rozdzielczość enkodera	300PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Push-Pull (Single-Ended)
Specyfikacja fizyczna
Długość ciała(mm)	51
Długość wału(mm)	18
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Przekładnia planetarna serii PG
Typ wału wyjściowego	D
