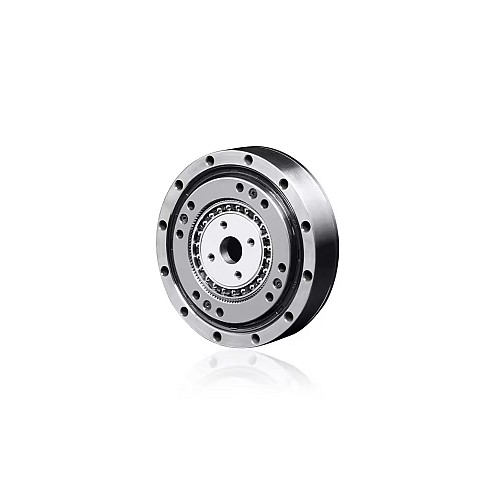

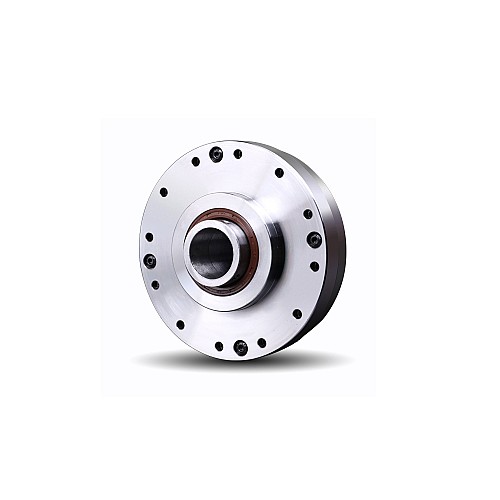

Harmoniczna skrzynia biegów serii HHD Φ80mm Przełożenie 50:1 Luz 20arcsec 8mm Średnica wejściowa

Ta harmoniczna skrzynia biegów ma przełożenie 50, rozmiar ramki Φ80mm i średnicę prowadzącą 8mm oraz maksymalny luz 20arcsec.
W serii HHD Harmoniczna skrzynia biegów zastosowano ultracienką, pustą w środku konstrukcję kołnierzową flexspline, której długość osiowa została skrócona o około 50% bez zmiany parametrów produktu. Strona wyjściowa jest wyposażona w łożysko krzyżowe o dużej sztywności.
Charakteryzująca się ultrapłaską konstrukcją, lekkością i zwartością, seria ta jest szeroko stosowana w robotach humanoidalnych, obrabiarkach do metalu, sprzęcie medycznym, sprzęcie komunikacyjnym itp.

Kluczowe cechy

• Wejście i wyjście koncentryczne
• Wysoka zdolność przenoszenia momentu obrotowego i wysoka sztywność
• Doskonała dokładność pozycjonowania i dokładność obrotu
• Kompaktowa i prosta konstrukcja z niskim lub zerowym luzem, bezpośrednio połączona z silnikiem i łatwa w montażu
• Ultra cienka konstrukcja z pustym kołnierzem, z zamontowanymi po stronie wyjściowej skrzyżowanymi łożyskami wałeczkowymi o dużej sztywności

Dane techniczne skrzyni biegów

• Numer części: HHD-17-50-I-D8
• Typ skrzyni biegów: Harmoniczna skrzynia biegów
• Materiał przekładni: Stal stopowa
• Przełożenie: 50:1
• Luz bez obciążenia: <=20arcsec
• Znamionowy moment obrotowy (prędkość wejściowa 2000obr./min): 11.00Nm(1557.73oz.in)
• Moment Dopuszczalny moment obrotowy: 48.00Nm(6797.36oz.in)
• Szczytowy moment obrotowy Start-Stop: 23.00Nm(3257.07oz.in)
• Maksymalna dozwolona prędkość wejściowa: 7300rpm
• Dozwolona średnia prędkość wejściowa: 3500rpm
• Dożywotni: 9000hours

Specyfikacje fizyczne

• Rozmiar ramki: Φ80mm
• Długość skrzyni biegów: 18.5mm
• Typ wału wejściowego: Wpust
• Średnica wału wejściowego: Φ8mm

Środowisko działania(Tj = 25℃/77℉)

• Temperatura otoczenia: 0-40℃
• Brak rozprysków wody lub oleju
• Nie narażać na działanie żrącego lub wybuchowego gazu
• Brak pyłu, np. proszku metalicznego
