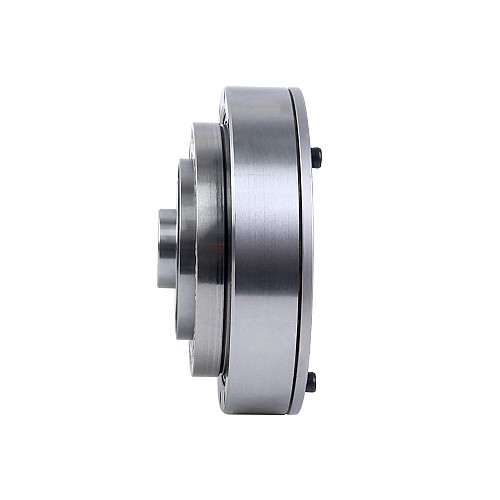

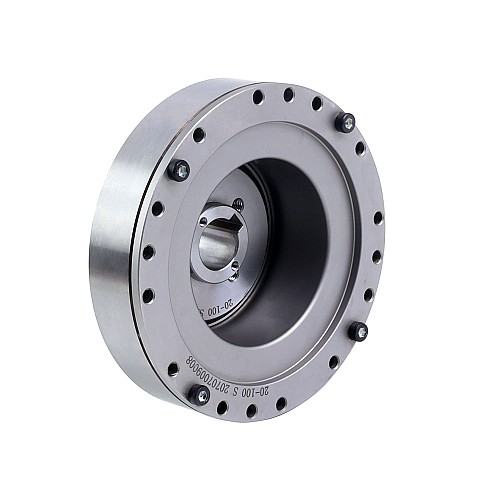

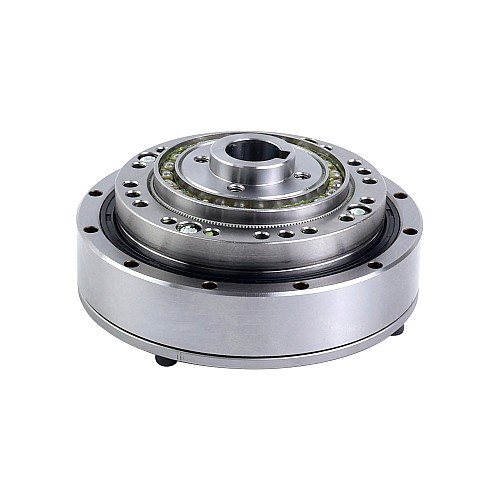

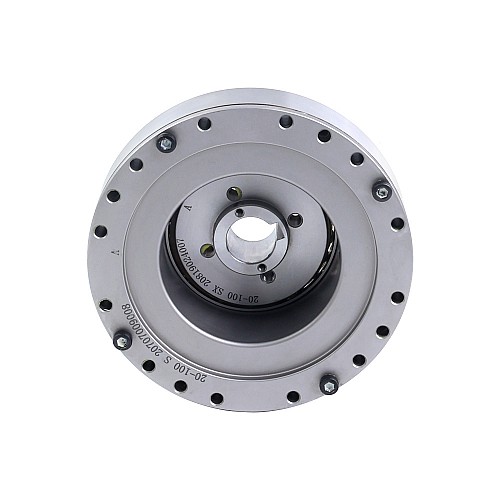

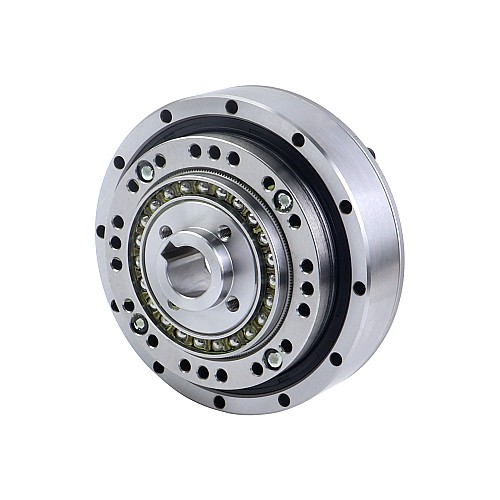

Harmoniczna przekładnia z podwójnym piastem serii HHT Φ90mm Przełożenie 100:1 Luz 20arcsec Średnica wejściowa 14mm

0 opinii - Napisz opinię

1,140.54zł

5 + 1,101.55zł

10 + 1,065.14zł

50 + 1,031.07zł

100 + 999.10zł

w magazynie: 10000
Model: HHT-20-100-I-D14-D
Waga brutto: 0.88kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 3

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ta harmoniczna przekładnia z podwójnym piastem zapewnia lepszą elastyczność montażu i sztywność. Przy przełożeniu 100, rozmiarze ramy Φ90mm, średnicy wału wejściowego 14mm i maksymalnym luzie 20arcsec gwarantuje wysoką precyzję i trwałość.

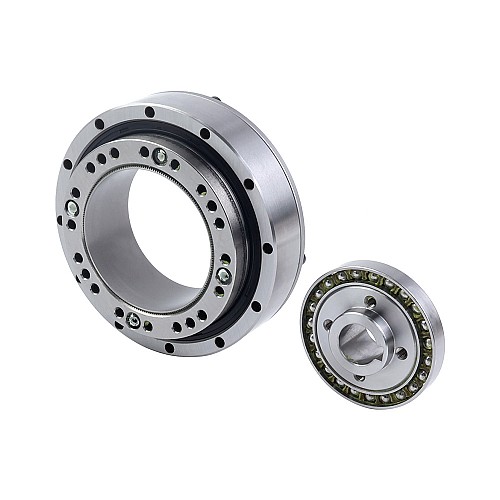

Harmoniczne skrzynie biegów serii HHT charakteryzują się zintegrowanym generatorem fal i zwartą budową. Flexspline i sztywny spline są połączone za pomocą łożysk poprzecznych o dużej sztywności, dzięki czemu jest to łatwy w obsłudze produkt modułowy. Można go zamocować na dowolnym końcu, sztywnie lub elastycznie, w celu podłączenia wyjścia.
Charakteryzująca się ultrapłaską konstrukcją, lekkością i zwartością, seria ta jest szeroko stosowana w robotach humanoidalnych, obrabiarkach do metalu, sprzęcie medycznym, sprzęcie komunikacyjnym itp.

Kluczowe cechy

Wejście i wyjście koncentryczne
Podwójne piasto
Wysoka zdolność przenoszenia momentu obrotowego i wysoka sztywność
Doskonała dokładność pozycjonowania i dokładność obrotu
Kompaktowa i prosta konstrukcja z niskim lub zerowym luzem, bezpośrednio połączona z silnikiem i łatwa w montażu

Dane techniczne skrzyni biegów

Numer części: HHT-20-100-I-D14-D
Typ skrzyni biegów: Harmoniczna skrzynia biegów
Materiał przekładni: Stal stopowa
Przełożenie: 100:1
Luz bez obciążenia: <=20arcsec
Znamionowy moment obrotowy (prędkość wejściowa 2000obr./min): 40.00Nm(5664.47oz.in)
Moment Dopuszczalny moment obrotowy: 147.00Nm(20816.91oz.in)
Szczytowy moment obrotowy Start-Stop: 82.00Nm(11612.15oz.in)
Maksymalna dozwolona prędkość wejściowa: 6500rpm
Dozwolona średnia prędkość wejściowa: 3500rpm
Dożywotni: 15000hours

Specyfikacje fizyczne

Rozmiar ramki: Φ90mm
Długość skrzyni biegów: 29mm
Typ wału wejściowego: Wpust
Średnica wału wejściowego: Φ14mm

Środowisko działania(Tj = 25℃/77℉)

Temperatura otoczenia: 0-40℃
Brak rozprysków wody lub oleju
Nie narażać na działanie żrącego lub wybuchowego gazu
Brak pyłu, np. proszku metalicznego

Specyfikacja elektryczna
Średnia dozwolona prędkość wejściowa(rpm)	3500
Znamionowy moment obrotowy/2000rpm(Nm)	40.00
Specyfikacja fizyczna
Długość skrzyni biegów(mm)	29
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	100
Rozmiar ramy(mm)	Φ90
Seria produktu	HHT
Średnica wału wejściowego(mm)	14
Typ skrzyni biegów	Harmoniczna skrzynia biegów
Zarys	<=20arcsec
