DSY Series 400W RS485 DC Servo Motor 24-70VDC 1,27Nm 3000rpm 17-bitowy enkoder przyrostowy IP65

0 opinii - Napisz opinię

599.30zł

5 + 578.81zł

10 + 559.69zł

50 + 541.77zł

100 + 524.96zł

w magazynie: 10000
Model: DSY-RS400L2A2-M17S
Waga brutto: 2.54kg
Certyfikowany: ISO, CE

Sprzedane: 76

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

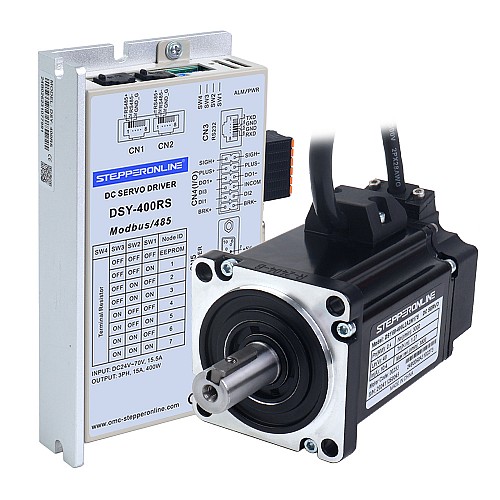

To najnowszy system serwo DC serii DSY, składający się z serwosilnika 48VDC 400W i serwonapędu 24-70VDC 400W. Serwosilnik ma znamionowy moment obrotowy 1,27Nm, szczytowy moment obrotowy 3,81Nm i znamionową prędkość 3000rpm.
Standardowo jest wyposażony w 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny i przyjmuje konstrukcję o dużej gęstości mocy, co pozwala mu dostarczać dużą moc w kompaktowych rozmiarach, osiągając 3-krotnie większe natychmiastowe przeciążenie. Nowa konstrukcja obwodu magnetycznego redukuje wahania momentu obrotowego, minimalizując wibracje podczas pracy i zapewniając płynniejszy moment obrotowy.
Może być szeroko stosowany w różnych zastosowaniach, takich jak roboty mobilne (AMR, AGV), roboty serwisowe, roboty specjalne, logistyka, magazynowanie i sortowanie, sprzęt medyczny, instrumenty i przemysł tekstylny, gdzie ograniczenia napięcia i rozmiaru mają znaczenie.

Elementy w zestawie

1 x DSY-400RS: 400W Pulse/RS485 DC Servo Motor Driver
1 x DSY60-400L2A2M17S: 400W 48V DC Servo Motor 3000rpm 1,27Nm 17-bitowy enkoder IP65

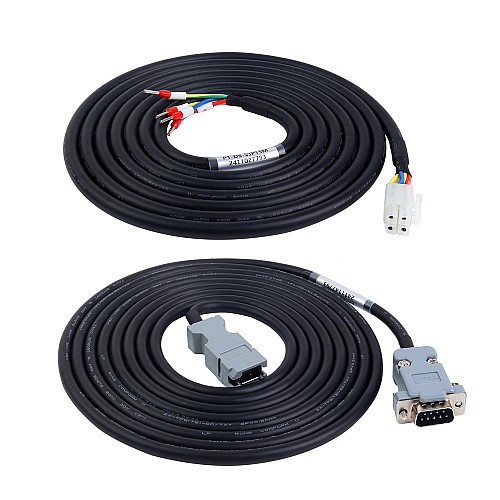

1 x P1-DS-03P15M: 3,0m Motor Kabel
1 x E2-DS-03AM: 3,0m kabel enkodera
1 x RS232-5: 1,0m kabel debugowania

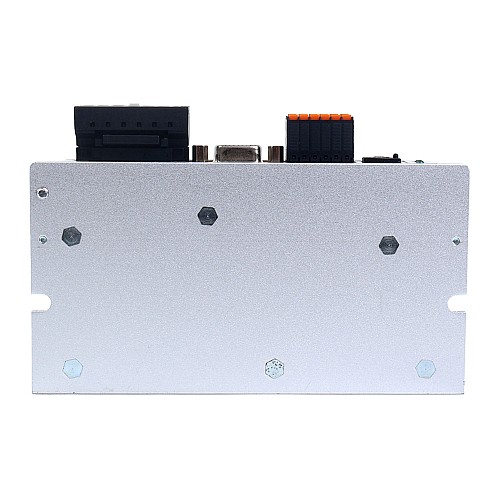

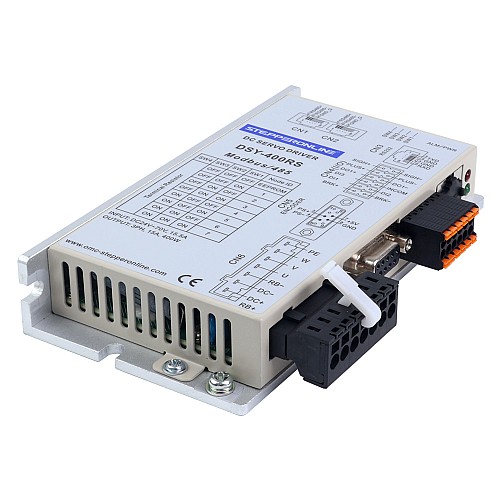

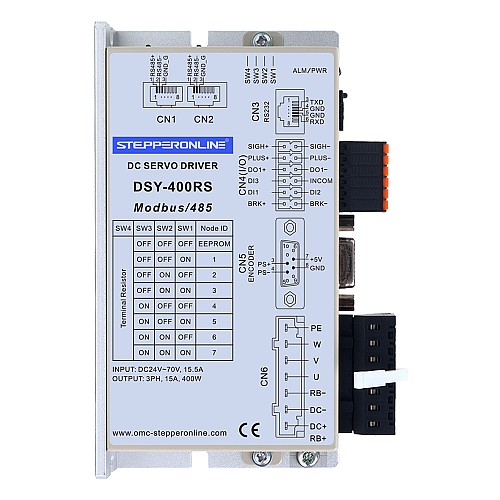

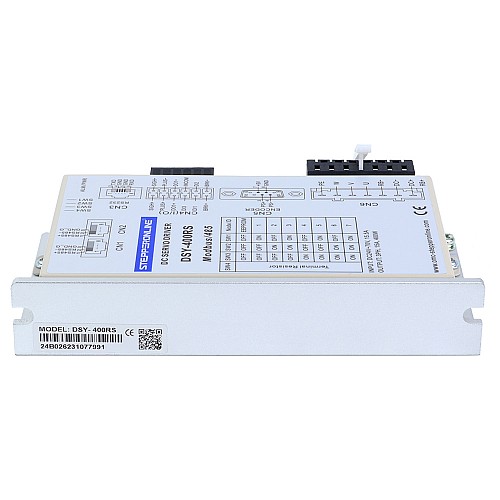

Specyfikacja sterownika serwomechanizmu

Numer części: DSY-400RS
Ciągły prąd wyjściowy: 15,0A
Maksymalny prąd wyjściowy: 48,0A
Wejście zasilania: 24-70V DC
Moc znamionowa 400W
Wymiary: 141*75,5*25,4mm

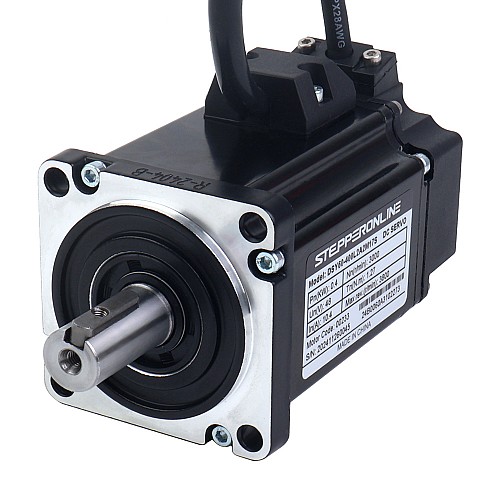

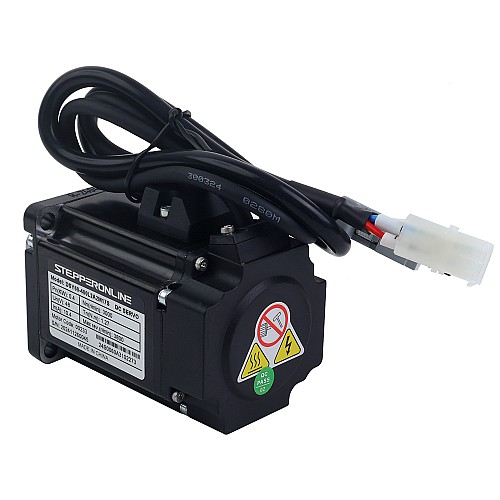

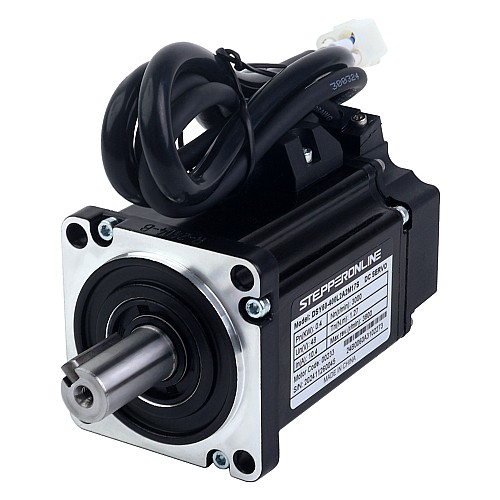

Specyfikacja silnika serwomechanizmu

Numer części: DSY60-400L2A2M17S
Moc znamionowa: 400W
Napięcie znamionowe: 48V DC
Moment znamionowy: 1,27Nm
Moment szczytowy: 3,81Nm
Prąd znamionowy: 10,2A
Prędkość znamionowa: 3000rpm
Stały moment obrotowy: 0,124Nm/A
Rezystancja międzyprzewodowa: 0,33ohms ± 10%
Indukcyjność międzyprzewodowa: 0,65mH ± 20%
Bezwładność: 0,49kg*m²*10^-4
Enkoder: 17-bitowy jednoobrotowy magnetyczny enkoder inkrementalny
Bieguny: 10
Stopień ochrony IP: IP65
Średnica wału: 14mm
Długość kabla: 3m (długości opcjonalne to 1,5m i 5m)

Pobierz oprogramowanie debugujące serii serwomechanizmów DSY tutaj.

Aby dowiedzieć się więcej o różnicach pomiędzy wszystkimi serwomotorami sprzedawanymi na STEPPERONLINE, zapoznaj się z tym artykułem.

Oprogramowanie do debugowania serii DSY firmy STEPPERONLINE zostało opracowane i przetestowane w systemie Windows 10, Używanie innych wersji systemu Windows może powodować problemy ze zgodnością(np. zniekształcony tekst) lub wpływać na funkcjonalność oprogramowania.

Specyfikacja elektryczna
Moc znamionowa(W)	400
Napięcie wejściowe(V)	24 - 70VDC
Napięcie znamionowe(V)	48VDC
Prędkość maksymalna(rpm)	3800
Prędkość znamionowa(rpm)	3000
Rozdzielczość enkodera	17bit
Szczytowy moment obrotowy(Nm)	3.81
Tryby sterowania	Impuls/RS485
Typ enkodera	Magnetyczny Przyrostowy
Z hamulcem	Nie
Znamionowy moment obrotowy(Nm)	1.27
Specyfikacja fizyczna
Klasa IP	65
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	60 x 60
Średnica wału(mm)	14
Wtyczka lotnicza czy nie	Nie
Zintegrowany lub nie	Nie

Plik	Rozmiar
DSY60-400L2A2M17S_Full_Datasheet.pdf	132.82KB	Download
DSY60-400L2A2M17S.STEP	2.64MB	Download
DSY-400RS.STEP	16.58MB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual_(V1.0).pdf	14.58MB	Download
