Silnik BLDC z przekładnią 24V 150W 15RPM 20,00Nm(2832,24oz.in) Skrzynia biegów czołowa 200:1

Bezszczotkowy silnik prądu stałego 24V 150W 15RPM z przekładnią 20,00Nm(2832,24oz.in) Skrzynia biegów czołowa 200:1 - F55B150-24GU-30S/5GU200KB | StepperOnline

Silnik BLDC z przekładnią 24V 150W 15RPM 20,00Nm(2832,24oz.in) Skrzynia biegów czołowa 200:1

0 opinii - Napisz opinię

361.57zł

5 + 346.66zł

10 + 332.91zł

50 + 320.27zł

100 + 308.52zł

w magazynie: 10000
Model: F55B150-24GU-30S/5GU200KB
Waga brutto: 3.50kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Jest to bezszczotkowy silnik przekładniowy prądu stałego o napięciu 24V i mocy 150W z kołnierzem o wymiarach 90x90mm. Wbudowana przekładnia czołowa 200:1 zwiększa prędkość i moment obrotowy do 15rpm i 20,00Nm(2832,24oz.in). Ze względu na zwartą konstrukcję, wysoką wydajność, niski poziom hałasu, długą żywotność, dobre możliwości sterowania, bezszczotkowe motoreduktory prądu stałego są szeroko stosowane w automatyce przemysłowej, sprzęcie gospodarstwa domowego, sprzęcie medycznym, przemyśle motoryzacyjnym i lotniczym itp.

Zalecany sterownik BLDC pasujący do tego silnika to BLD-510B.

Parametry elektryczne

P/N: F55B150-24GU-30S/5GU200KB
liczba faz silnika: 3
Bieguny silnika: 10
Prąd znamionowy: 8.00A
Napięcie znamionowe: 24V
Prędkość znamionowa: 15rpm
Nominalny moment obrotowy: 20,00Nm(2832,24oz.in)
Prąd bez obciążenia: 1,00A
Moc znamionowa: 150W
Klasa izolacji: E 120°C[248°F]
Rezystancja izolacji: 50MΩ Min @500V
Żywotność: Ponad 5000 godzin

Specyfikacje fizyczne

Rozmiar ramki: 90x90mm
Całkowita długość: 137mm

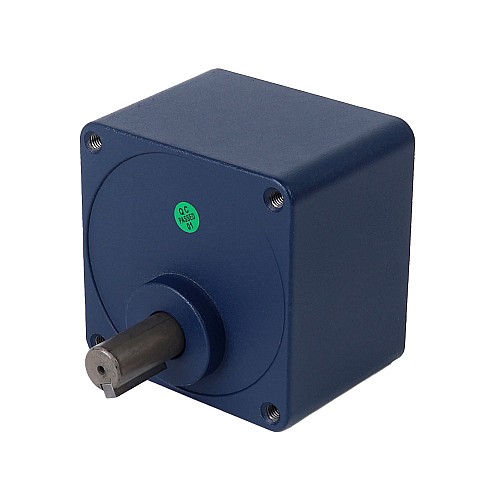

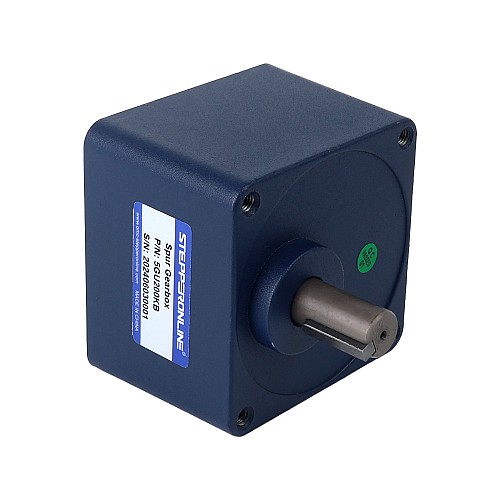

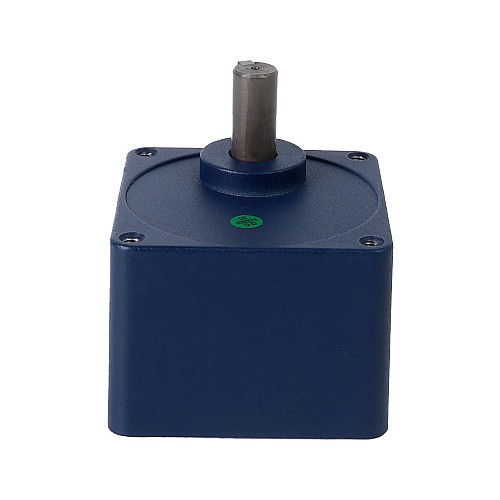

Typ skrzyni biegów: Skrzynia biegów czołowa
Przełożenie: 200:1
Typ wału: Wał wpustowy
Średnica wału: Φ15mm
Długość wału: 38mm
Długość wpustu: 25mm
Czujnik: czujnik Halla
Łożysko: kulka poprzeczna
Waga: 3,1kg

połączenie przewodów

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Żółty(Gruby)	Niebieski(Gruby)	Zielony	Żółty	Zielony(Gruby)	Czarny	Niebieski	Czerwony

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	150
Napięcie znamionowe(V)	24
Prąd bez obciążenia(A)	1.0
Prąd znamionowy(A)	8.00
Prędkość znamionowa(rpm)	15
Znamionowy moment obrotowy(Nm)	20.00
Specyfikacja fizyczna
Długość ciała(mm)	137
Długość wału(mm)	38
Przełożenie(xx:1)	200
Rozmiar ramy(mm)	90 x 90
Średnica wału(mm)	15
Typ skrzyni biegów	Kwadratowa przekładnia zębata
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
