4-osiowy 12,0Nm(1699,34oz.in) ZestawNema 34 z zamkniętą pętlą z zasilaczem i 2-metrowym kablem

1 opinii - Napisz opinię

1,953.26zł

5 + 1,890.77zł

10 + 1,832.13zł

50 + 1,777.05zł

100 + 1,725.15zł

w magazynie: 10000
Model: 4-CLTS120-V41
Waga brutto: 31.60kg
Certyfikowany: ISO, CE

Sprzedane: 50

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

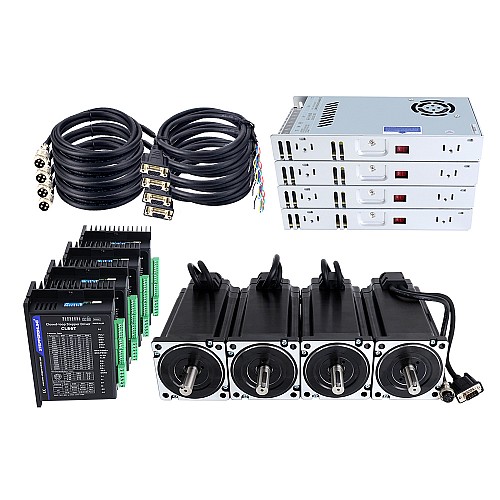

Ten zestaw CNC zawierał::

4 x 34HS59-6004D-E1000: silnik krokowy Nema 34 z zamkniętą pętlą 12.0Nm/1699.34oz.in z enkoderem 1000PPR

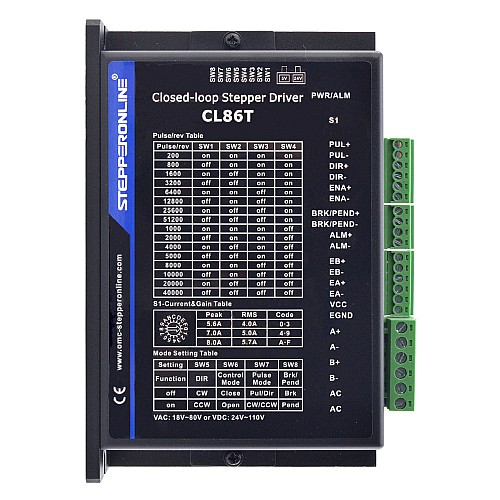

4 x CL86T-V41: sterownik krokowy z zamkniętą pętląV4.1 0 ~ 8,0A 18~80VAC/24~110VDC dla silnika krokowego Nema 34
4 x LE-350-60: 350W 60V 5.8A 115/230V Zasilacz impulsowy Zestawy routerów CNC z silnikiem krokowym
4 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
4 x CM2M-18: AWG18 1.7m(67") przedłużacz do silnika z wtyczką lotniczą GX16
1 x CABLE-PC-1: Kabel do debugowania RS232

Specyfikacja silnika

Numer części producenta: 34HS59-6004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 12,0Nm(1699,34uncji)
Prąd znamionowy/faza: 6,0A
Rezystancja fazowa: 0,53oma ± 10%
Indukcyjność: 4,8mH ± 20%(1KHz)
Rozmiar ramy: 86x86mm
Długość korpusu: 175mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustu: 25mm
Długość przewodu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 0 ~ 8,0A
Napięcie wejściowe: +18~80VAC/24~110VDC
Prąd sygnału logicznego: 7~16mA(typowy 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szybka reakcja, brak opóźnień i prawie brak czasu na rozliczenie
Wysoki moment obrotowy przy rozruchu i niskiej prędkości, wysoka sztywność podczas postoju
Oferuj wydajność zbliżoną do serwomechanizmu przy znacznie niższych kosztach

Specyfikacja zasilania

Numer części: LE-350-60
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47–63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 60 V
Prąd wyjściowy: 5,8A
Nominalna moc wyjściowa: 350W
Prąd upływowy: <0,5mA/230VAC
Wymiary: 215*115*30mm(dł.*szer.*wys.)
Wewnętrzny filtr EMI
Wysoka wydajność i niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

CL86T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.8
Kanały sygnału wyjściowego	3
Liczba osi	4
Moment trzymania(Ncm)	1200
Moment trzymania(oz.in)	1699.34
Napięcie wejściowe odniesienia(V)	18 - 80AC / 24 - 110DC
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.53
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria TS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	Zasilanie
