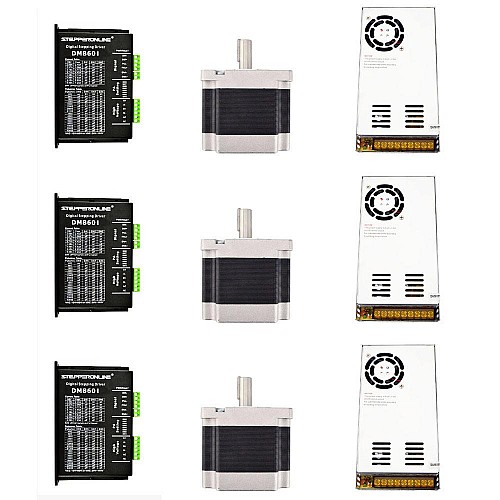

3-osiowy zestaw routera CNC 4,5Nm(637oz.in) Nema 34 Silnik krokowy i sterownik

• 3 x cyfrowy napęd krokowy 2,4-7,2A 20-80V DC dla zestawu CNC z silnikiem krokowym Nema 34
• 3 x 4,5Nm(637uncji) silnika krokowego Nema 34
• 3 x 350W 60V 5.9A 115/230V Zasilacz impulsowy

Specyfikacja sterownika

• Anti-Resonance zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie
• Technologia automatycznej identyfikacji silnika i automatycznej konfiguracji parametrów zapewnia optymalne reakcje z różnymi silnikami
• Multi-Stepping umożliwia wejście krokowe o niskiej rozdzielczości w celu uzyskania wyższego wyjścia mikrokrokowego, dzięki czemu zapewnia płynniejszy ruch silnika
• 16 wybieranych rozdzielczości mikrokroków, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Miękki start bez „skoku” po włączeniu
• Napięcie wejściowe 20-80VDC
• 8 wybieranych prądów szczytowych, w tym 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Częstotliwość wejściowa impulsowa do 200KHz, wejście kompatybilne z TTL i izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2-fazowych i 4-fazowych
• Obsługa trybów PUL/DIR i CW/CCW
• Zabezpieczenie nadnapięciowe, nadprądowe

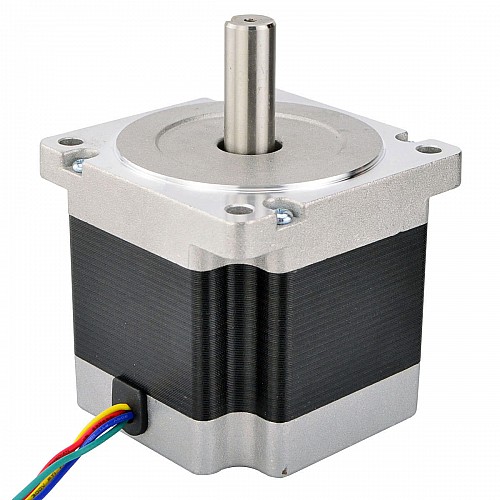

Specyfikacja silnika

• Numer części producenta: 34HS31-5504S
• Typ silnika: bipolarny krokowy
• Kąt kroku: 1,8stopnia
• Moment trzymania: 4,5Nm(637uncji)
• Prąd znamionowy/faza: 5,5A
• Rezystancja fazowa: 0,4 oma
• Indukcyjność: 3,5mH±20%(1KHz)
• Rozmiar ramy: 86x86mm
• Długość ciała: 80mm
• Średnica wału: Φ14mm
• Długość wału: 35mm
• Długość cięcia w kształcie litery D: 25mm
• Liczba wyprowadzeń: 4
• Długość przewodu: 500mm
• Waga: 2,3kg

Połączenie

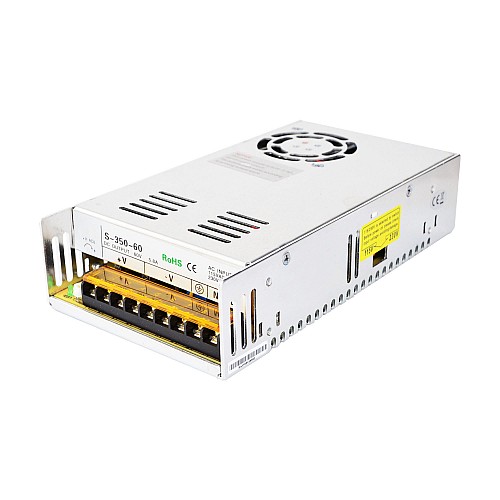

Specyfikacja zasilania

• Wyjście 60V DC 5.9A
• Zakres napięcia wejściowego AC: 93~132V/176~264VAC
• 115V/230V AC wybierane przełącznikiem
• Wysoka wydajność niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator DC
• Niskie tętnienie wyjściowe i yawp
• Zabezpieczenie przed przetężeniem, przepięciem, zwarciem i przegrzaniem
• 215 * 115 * 50mm(dł. * szer. * wys.)
